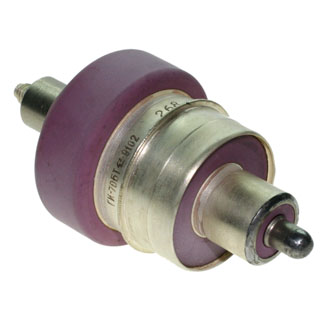

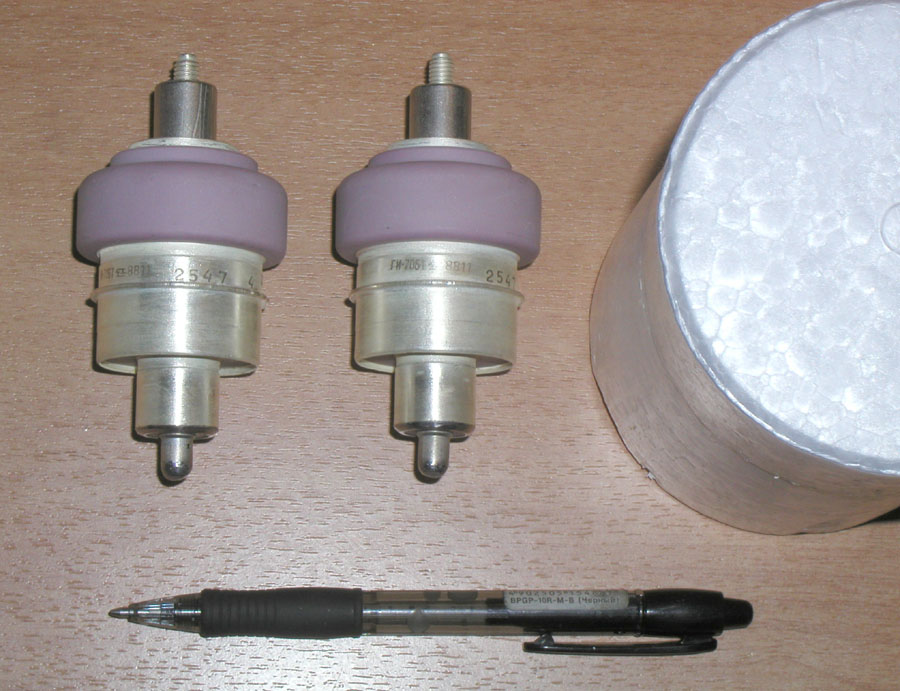

ГИ-70БТ

600.00

Импульсный генераторный триод для генерирования и усиления высокочастотных колебаний дециметрового диапазона в непрерывном режиме работы и в импульсном при анодной модуляции. Оформление — металлокерамическое.

Артикул: 4c01d0594e97 Категория:

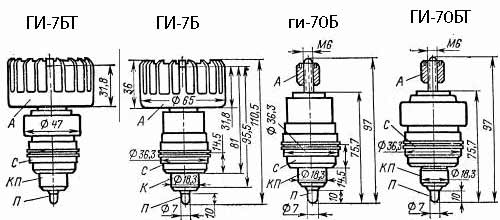

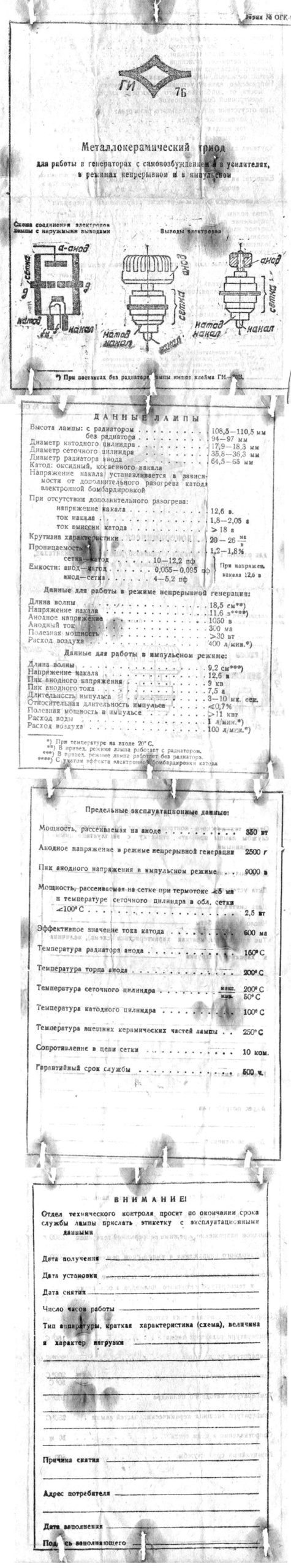

Импульсный генераторный триод для генерирования и усиления высокочастотных колебаний дециметрового диапазона в непрерывном режиме работы и в импульсном при анодной модуляции. Оформление — металлокерамическое. Охлаждение — принудительное: ГИ-7Б и ГИ-7БТ — воздушное не менее 24 м3/ч; ГИ-70Б и ГИ-70БТ: анода — водяное 1 л/мин, сеточного и катодного цилиндров — воздушное не менее 6 м3/ч. Масса ГИ-7Б и ГИ-7БТ 330 г, ГИ-70Б и ГИ-70БТ 170 г.



Основные параметры
при Uн=12,6 В, Uа=1,3 кВ, Uа имп=9 кВ, Iа=150 мА,
Iа имп=7,5 А, l=10 см (9,2 для ГИ-70Б,БТ), t =10мкс, скважность 1400

Ток накала1,925 ± 0,125  А
Ток анода в начале характеристики (при Uа=1,5 кВ, Uс= -40 В)£ 5 мА
Ток сетки обратный (при Uа=1,5 кВ)£ 50
(96 для ГИ-70Б,БТ) мкА
Ток эмиссии в импульсе (при Uа=Uс=400 В)  ³ 20 А
Ток утечки сетка — катод (при Uс= -200 В)40 — 80  А
Крутизна характеристики23 ± 3 мА/В
Проницаемость (при изменении Uа на 200 В)1,5 ± 0,3 %
Напряжение в рабочей точке (отрицательное)10 ± 2,5 В
Колебательная мощность в импульсном режиме³ 12
(11 для ГИ-70Б,БТ) Вт
Междуэлектродные емкости, пФ:
     входная11,1 ± 1,1
     выходная4,6 ± 0,4
     проходная0,075 ± 0,02
Долговечность³ 650
(500 для ГИ-70Б,БТ) ч

Предельные эксплуатационные данные

Напряжение накала12 — 13,2 В
Напряжение анода в режиме непрерывного генерирования2,5 кВ
Напряжение анода при холодном катоде3 кВ
Напряжение анода (мгновенное значение)5 кВ
Напряжение анода в импульсе9 кВ
Напряжение сетки80 В
Отрицательное напряжение сетки (минимальное)400 В
Напряжение сетки в импульсе600 В
Отрицательное напряжение сетки в импульсе (мгновенное значение) минимальное900 В
Ток катода0,6 А
Ток катода (мгновенная составляющая) в режиме класса В без модуляции1,25 А
Ток анода в импульсе (постоянная составляющая)7,5 А
Мощность, рассеиваемая анодом350 Вт
Мощность, рассеиваемая сеткой7 Вт
Длина волны в импульсном режиме (минимальная)9 (11 для ГИ-70Б,БТ) см
Длительность импульса10 мкс
Температура торца анода200 С
Температура радиатора анода160 С
Температура вывода катода100 С
Температура выводов сетки200 С
Температура внешних керамических частей250 С
Сопротивление в цепи сетки10 Ом
Интервал рабочих температур окружающей среды ГИ-7Б и ГИ-7БТот -60 до +70 С
Интервал рабочих температур окружающей среды ГИ-70Б и ГИ-70БТот 0 до +70 С
