СГ-13П

70.00

СГ13П
Стабилитроны тлеющего разряда.
Предназначены для непосредственной стабилизации напряжения или создания опорного напряжения.

Артикул: sg13p Категории: ,

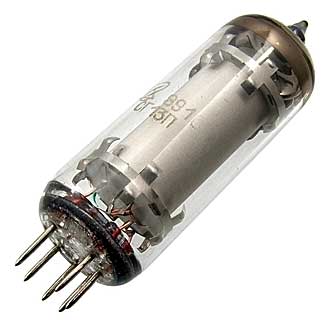

СГ13П
Стабилитроны тлеющего разряда.
Предназначены для непосредственной стабилизации напряжения или создания опорного напряжения.
Оформление — стеклянное (РШ4).
Работает в любом положении.
Срок службы не менее 1000 час.
Масса 15 г.

Основные технические характеристики СГ13П:
• Напряжение зажигания, В …… не более 175
• Напряжение стабилизации, В …… 150
• Наименьший ток стабилизации, мА …… 5
• Наибольший ток стабилизации, мА …… 30
• Изменение напряжения стабилизации при изменении тока в рабочем диапазоне, В …… не более 3,5



Схема включения газового стабилизатора напряжения

Схема включения газового стабилизатора напряжения
В зависимости от выпрямленного напряжения U при токах нагрузки Iн не более 30 мА применяются лампы различных типов (см. технические характеристики газовых стабилизаторов). Коэффициент стабилизации для приведенной схемы равен примерно 10.



Расчетные соотношения

Для СГ-2С:


Для СГ-3С и СГ-2П:


Для СГ4С и СГ1П:




Пример расчета

Дано: U = 200 В; Iн = 10 мА.
Выбираем лампу типа СГ-4С.
По рекомендуемым пределам тока через лампу (см. технические данные лампы) принимаем его равным 15 мА. Чем больше колебание напряжения, тем большим (в указанных пределах) берется этот ток. Сопротивление

Мощность, рассеиваемая на этом сопротивлении,





Электронные стабилизаторы напряжения

Эти устройства используются также для стабилизации выпрямленного напряжения, причем коэффициент стабилизации у них выше (несколько десятков), чем у газовых стабилизаторов, а величина тока нагрузки принципиально не ограничена и зависит от примененной регулирующей лампы. Кроме того, схема электронного стабилизатора позволяет по желанию изменять в достаточно широких пределах величину выходного напряжения.
Ниже приведена одна из практических схем электронного стабилизатора напряжения.

Практическая схема электронного стабилизатора напряжения.
