6Н12С

2,000.00

Двойной триод с отдельными катодами

Назначение: усиление напряжения низкой частоты и мощности в двухтактных схемах.

Артикул: 6n12s Категории: ,

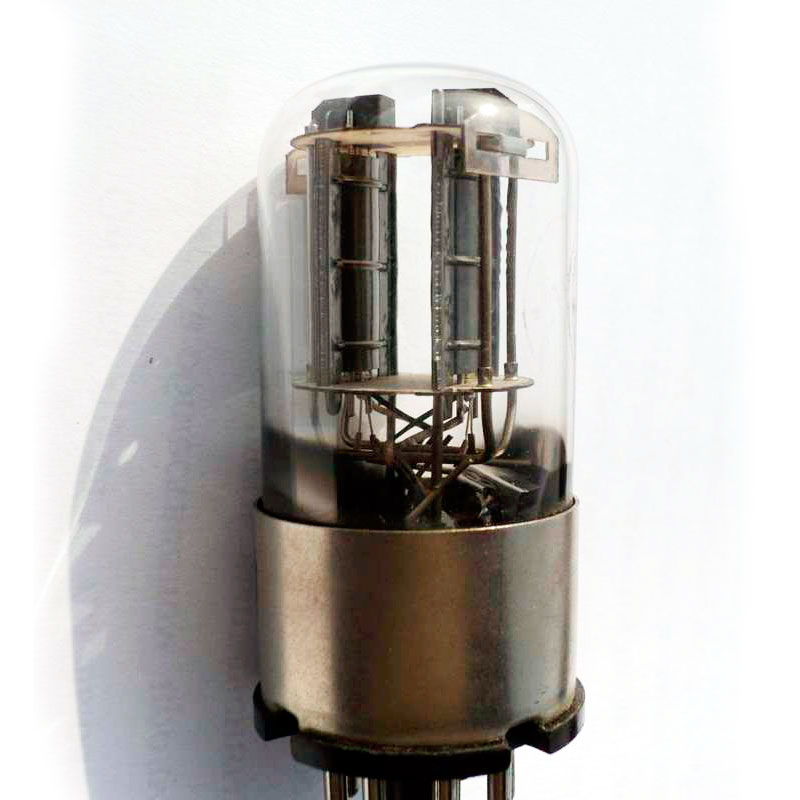

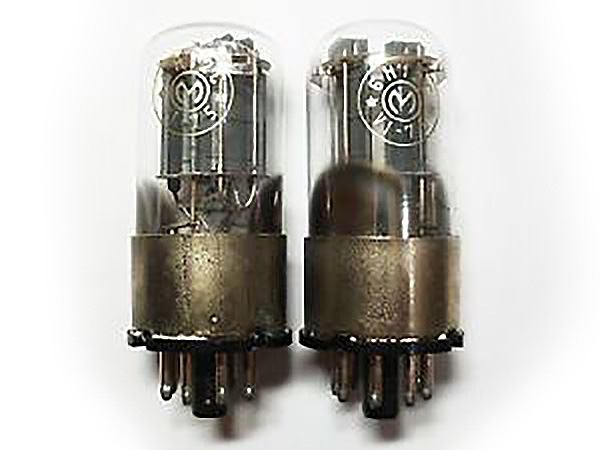

6Н12С

Двойной триод с отдельными катодами

Назначение: усиление напряжения низкой частоты и мощности в двухтактных
схемах.

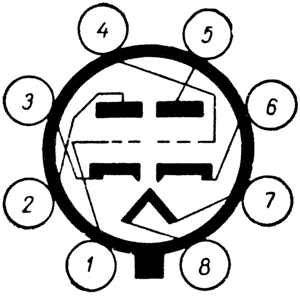

Схема соединения электродов лампы 6Н12С со штырьками: 1 — сетка первого триода; 2 — анод первого триода; 3 — катод первого триода: 4 -сетка второго триода; 5 — анод второго триода; 6 — катод второго триода; 7 и 8 — подогреватель (накал).

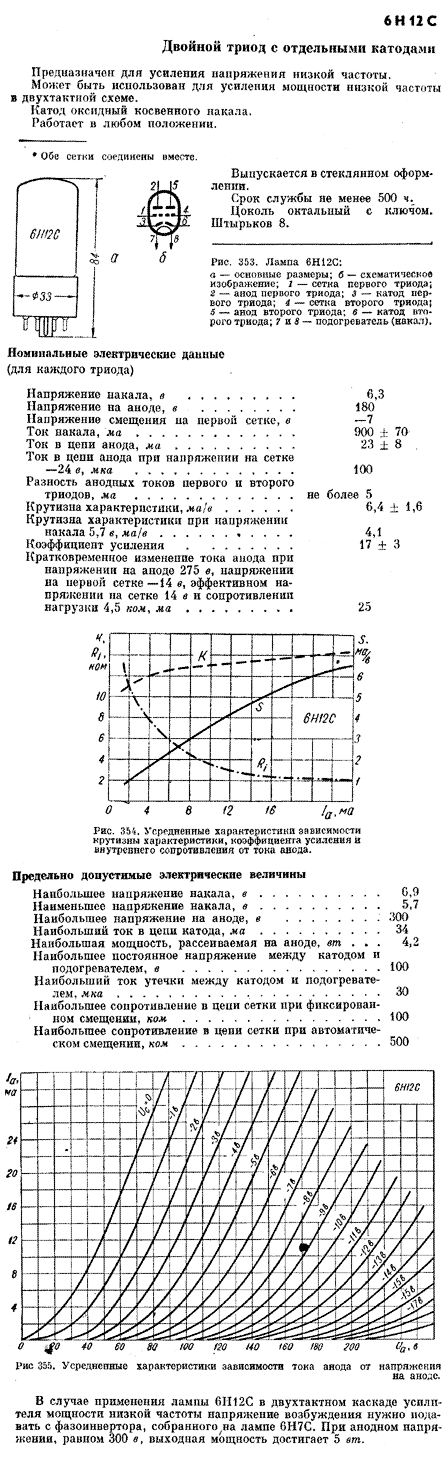

Основные данные
Напряжение накала 6,3 ± 0,6 В
Ток накала 900 ± 70 мА
Напряжение анода номинальное (постоянное) 180 В
Напряжение анода предельное (постоянное) 300 В
Напряжение сетки номинальное (постоянное) Минус 7 В
Ток анода 23 ± 8 мА
Ток анода при напряжении на сетке -24 В 100 мкА
Разность анодных токов первого и второго триодов, мА не более 5
Наибольший ток катода 45 мА
Крутизна характеристики 6,4 ±1,6 мА/В
Крутизна характеристики при напряжении накала 5,7 В 4,1 мА/В
Наибольшая мощность, рассеиваемая на аноде триода 4,2 Вт
Наибольшее постоянное напряжение между катодом и
подогревателем 100 В
Наибольший ток утечки между катодом и подогревателем 30 мкА
Внутреннее сопротивление 2,7 кОм
Коэффициент усиления 17 ± 3
Наибольшее сопротивление в цепи сетки (фикс. смещение) 100 кОм
Наибольшее сопротивление в цепи сетки (авт. смещение) 500 кОм
Наибольший ток в цепи катода, мА 34
Емкость входная 7 пФ
Емкость выходная 4,2 пФ
Емкость проходная 9 пФ
Катод оксидный косвенного накала
Работает в любом положении
Оформление — стеклянное с октальным цоколем

Прим 1. В случае применения лампы 6Н12С в двухтактном каскаде для усиления
мощности низкой частоты, напряжение возбуждения нужно подавать с
фазоинвертора, собранного на лампе 6Н7С. При анодном напряжении, равном 300
В, выходная мощность достигает 5 Вт.
