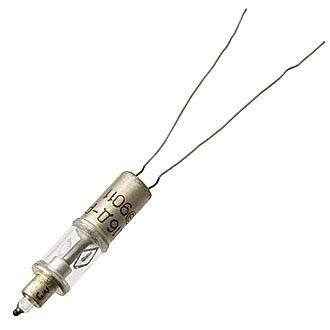

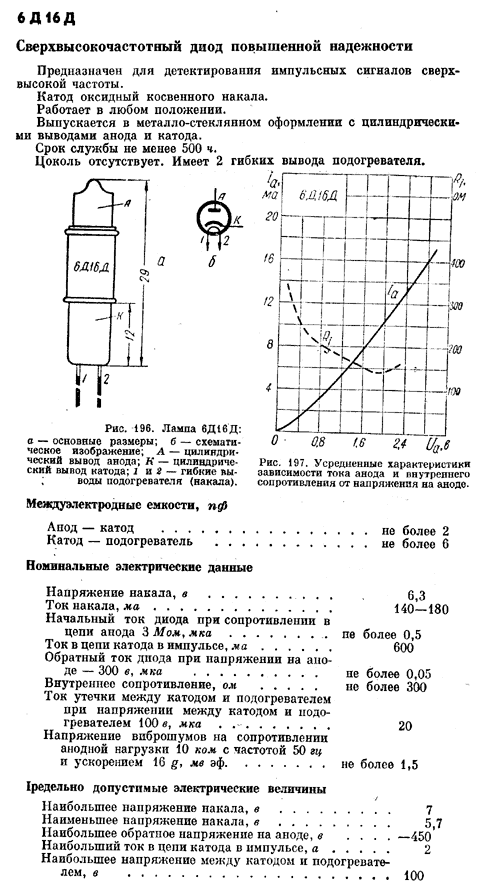

6Д16Д-Р



Сверхвысокочастотный диод

 Обозначения:А — верхний вывод анода, К — верхний вывод катода, п — подогреватель катода.

Диоды 6Д16Д сверхвысокочастотные для детектирования импульсных сигналов СВЧ.
Оформление в металлостеклянной оболочке, сверхминиатюрное.
Масса 3,5 г.

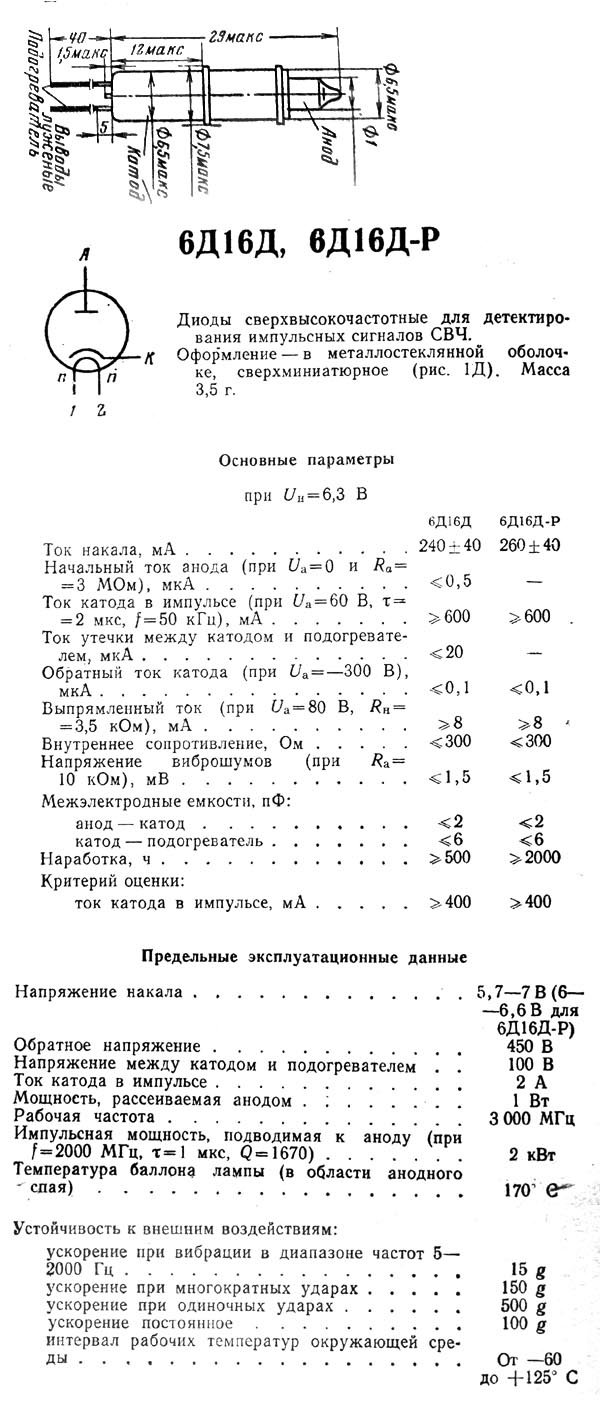

Основные технические характеристики 6Д16Д:
Номинальные электрические данные:
• Ток накала, мА …… 240 ±40
• Начальный ток анода, мкА …… не более 0,5
• Ток катода в импульсе, мА …… не менее 600
• Ток утечки между катодом и подогревателем, мкА …… не более 20
• Обратный ток катода, мкА …… не более 0,1
• Выпрямленный ток, мА …… не менее 8
• Внутреннее сопротивление, Ом ….. не более 300
• Напряжение виброшумов, мВ ….. не более 1,5
• Межэлектродные емкости, пФ:
— анод-катод ….. не более 2
— катод-подогреватель ….. не более 6

Предельно допустимые электрические величины:
• Напряжение накала, В …… 5,7-7,0
• Обратное напряжение, В …… 450
• Напряжение катод-подогреватель, В ….. 100
• Ток катода в импульсе, А …… 2
• Мощность, рассеиваемая анодом, Вт …… 1
• Рабочая частота, МГц …… 3000
• Импульсная мощность, подводимая к аноду, кВт …… 2
• Температура баллона лампы, С …… 170
• Интервал рабочих температур, С …… от -60 до +85
