6Д20П

Демпферный диод

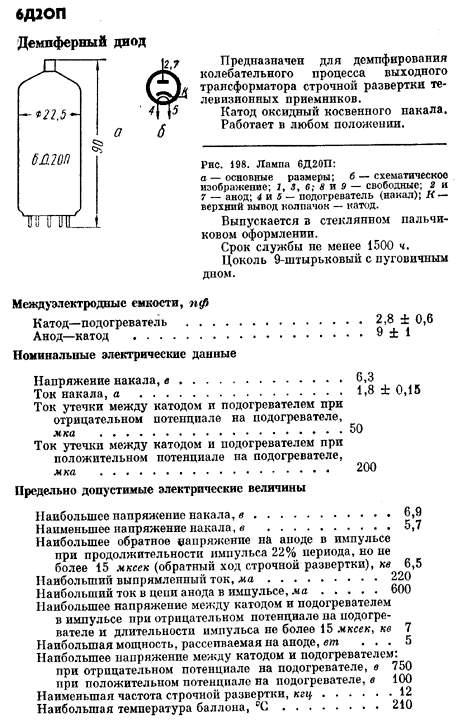

 Обозначения:а — анод, К — верхний вывод катода, п — подогреватель катода.

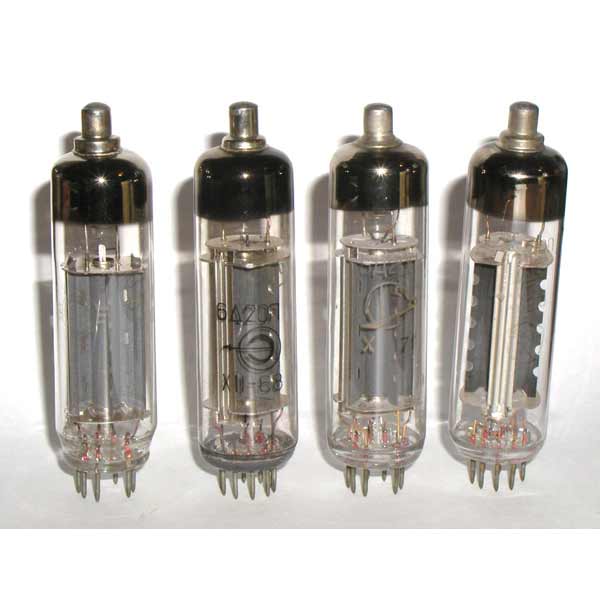

Демпферный диод 6Д20П с оксидным катодом косвенного накала.
Предназначен для работы в блоках строчной развертки телевизионных приемников с углом отклонения луча кинескопа до 110°. Долговечность не менее 2000 ч.
Масса не более 25 г.

Основные технические характеристики на 6Д20П:
Напряжение накала …… 6,3 ± 0,6 В
Ток накала …… 1,8 ± 0,15 А
Напряжение анода обратное предельное (амплитуда импульса) …… 6,5 кВ
Ток анода предельный (амплитуда импульса) …… 600 мА
Выпрямленный ток предельный (среднее значение) …… 220 мА
Мощность, рассеиваемая анодом, предельная …… 5 Вт
Напряжение между катодом и подогревателем предельное (амплитуда импульса) …… 7 кВ
Напряжение между катодом и подогревателем предельное (постоянное):
— при отрицательном потенциале подогревателя …… 750 В
— при положительном потенциале подогревателя …… 100 В
Частота строчной развертки наименьшая …… 12 кГц
Емкость катод-подогреватель …… 2,8 ± 0,6 пФ
Емкость анод-катод …… 9 ± 1пФ
