1Б2П Диод-пентод

Назначение: детектирование и предварительное усиление напряжения низкой частоты.



Артикул: 1b2p Категории: , ,





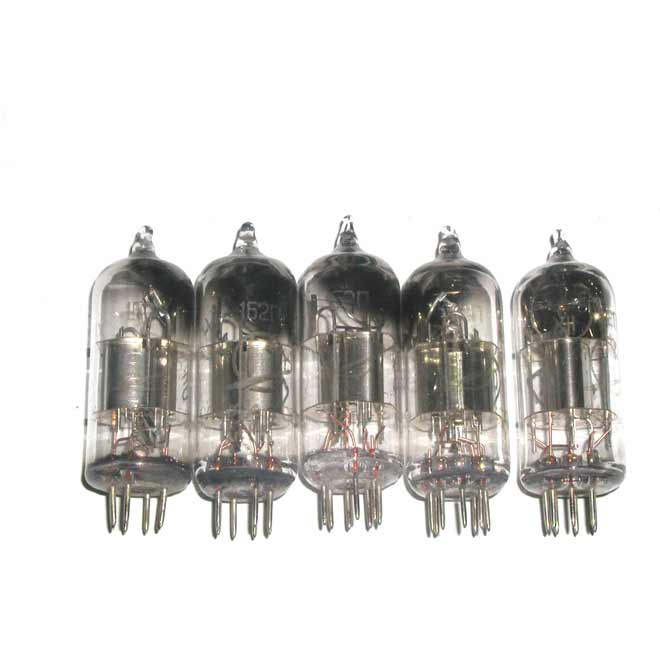

1Б2П



Диод-пентод



S Ri Rа Pа Pвых
0.55 1000 1.85 2.1 0.27

Назначение: детектирование и предварительное усиление напряжения низкой частоты.

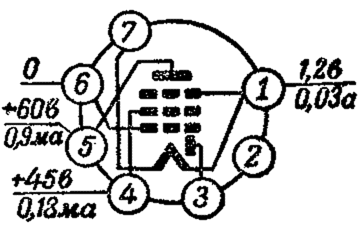

Габаритный чертеж и схема соединений электродов с внешними
выходами лампы 1Б1П.
1 — катод (минус нити накала) и сетка третья;
2 — не подключен;
3 — анод диода;
4 — сетка вторая;
5 — анод пентода;
6 — сетка первая;
7 — катод (плюс нити накала).

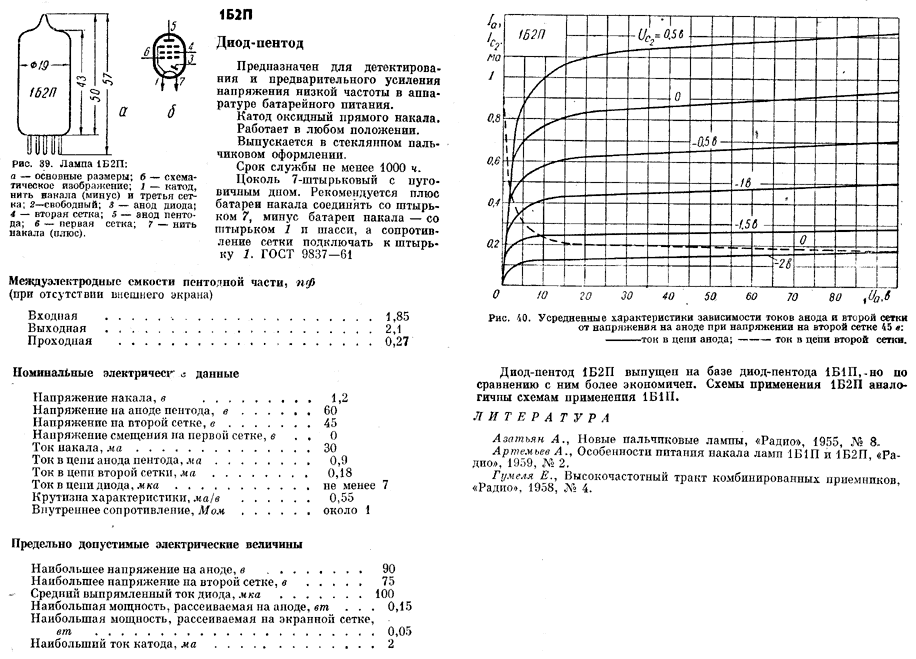

Основные данные
Напряжение накала номинальное (постоянное) 1,2 В
Напряжение накала наибольшее (постоянное) 1,4 В
Напряжение накала наименьшее (постоянное) 0,9 В
Ток накала 30 ± 3 мА
Напряжение анода номинальное (постоянное) 60 В
Напряжение анода предельное (постоянное) 90 В
Ток анода пентода номинальный 0,9 ± 0,4 мА
Ток анода пентода предельный 2 мА
Ток анода диода (прим 1) 7 мкА
Напряжение сетки второй номинальное (постоянное) 45 В
Напряжение сетки второй предельное (постоянное) 75 В
Ток сетки второй номинальный 0,18 мА
Ток сетки второй предельный 0,35 мА
Напряжение источника питания анода и сетки второй (предел) 250 В
Мощность, рассеиваемая анодом, предельная 0,15 Вт
Крутизна характеристики 0,55 мА/В (не
менее 0,35 мА/В)
Внутреннее сопротивление 1 МОм
Емкость входная пентода 1,85 пФ
Емкость выходная пентода 2,1 пФ
Емкость проходная пентода 0,27 пФ
Емкость анод диода — катод 0,3 пФ
Оформление — стеклянное миниатюрное
Масса 9 г
Прим 1. При напряжении анода диода 1,2 В.
Источники:
1) Ю.Л. Голубев, Т.В. Жукова «Электровакуумные приборы», «Энергия», Москва,
1969, 296 стр.
