ГУ-81М

2,300.00

Генераторный пентод для работы в качестве усилителя высокочастотных колебаний на частотах до 50 МГц.
Оформление — стеклянное с цоколем.
Рабочее положение — вертикальное, баллоном вверх.
Охлаждение — естественное.

Масса: 100 г.

Артикул: gu81m Категория:

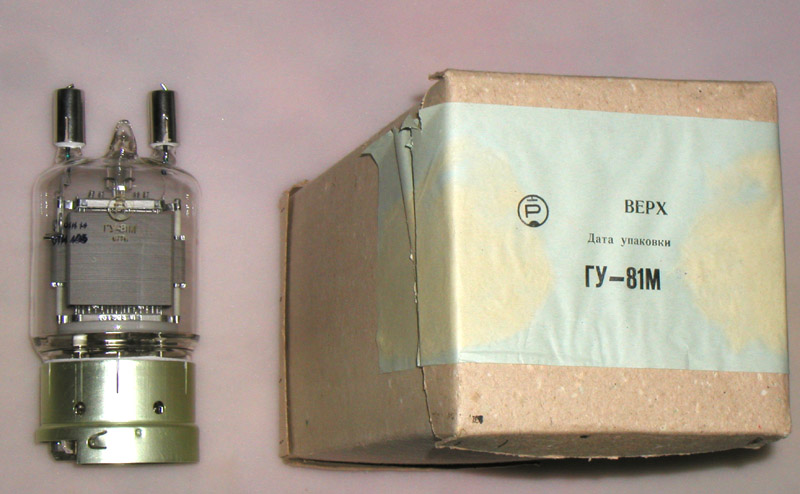

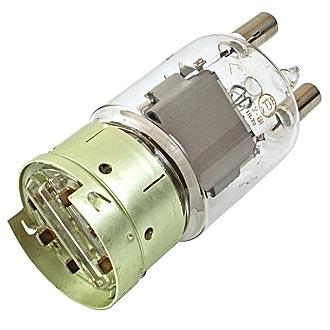

Лампа генераторная ГУ-81М

Лампа ГУ-81М является самым мощным генераторным пентодом в стеклянном оформлении с прямонакальным вольфрамовым торированным карбидированным катодом с естественным охлаждением. Она предназначена для генерирования и усиления электрических колебаний низких и высоких частот и находит широкое применение в радиосвязи и радиовещании, для сверхвысококачественного воспроизведения звуковых частот, в радиоэлектронных устройствах эксперементальной физики и медицины.

Лампа может применяться в установках индукционного нагрева, в том числе для закалки режущего инструмента и шестерён, высококачественной сушки и обжига керамических деталей, в промышленности пластмасс и в резиновой промышленности для высококачественной вулканизации, в пищевой промышленности для консервирования продуктов, просушивания чая, овощей, фруктов, для сушки зерна.


К числу преимуществ лампы относятся:

  • высокий коэффициент использования анодного напряжения, то есть высокий коэффициент полезного действия;

  • высокая стабильность параметров и работоспособность в широком диапазоне изменения температур окружающей среды — от минус 60 °С до плюс 350 °C;

  • устойчивость и работоспособность при воздействии ионизирующих излучений;

  • мгновенное время готовности к работе — не более 5 секунд;

  • достаточно высокая механическая прочность конструкции, позволяющая применять лампы не только в стационарной, но и в подвижной аппаратуре;

  • широкий диапазон рабочих частот и достаточно высокий уровень выходной мощности позволяет применять лампу в аппаратуре самого различного назначения.

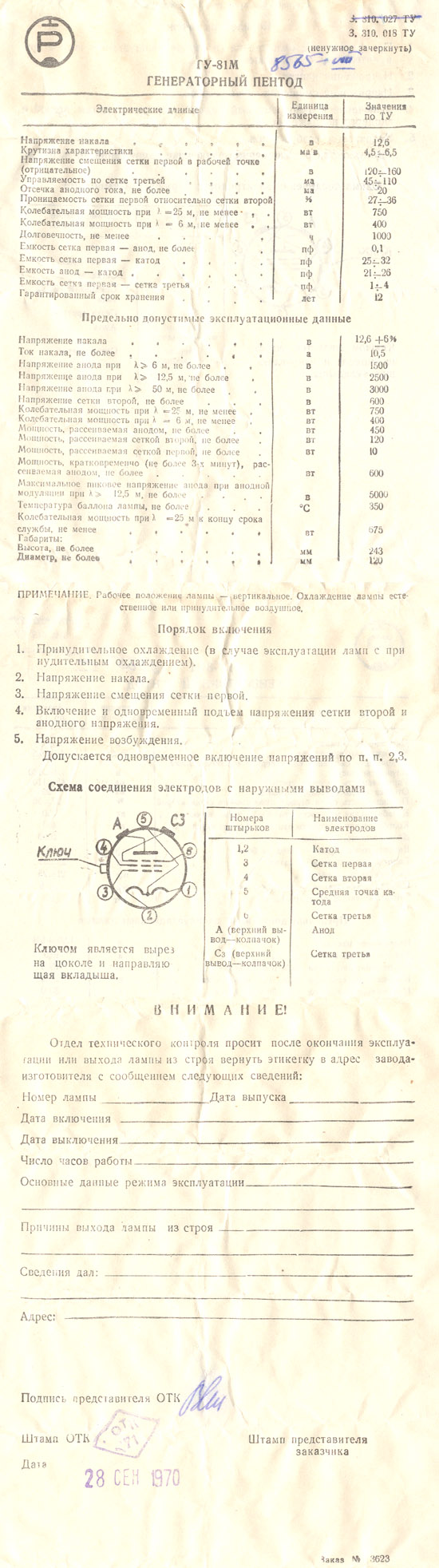

Основные электрические параметры:

Наименование параметра, единицы измерения

Норма

Не менее

Не более
Напряжение накала, В 11,8

13,4

Напряжение анода, кВ

3

Ток накала, А

10,5

Ток анода, мА

20

Обратный ток первой сетки, мкА

50

Ток утечки между электродами, мкА

20

Напряжение смещения первой сетки, В

— 115

-160

Мощность выходная, Вт:

при l =25м

при l =6м

750

400

Крутизна характеристики, мА/В

4,5

6,5

Коэффициент усиления первой сетки относительно второй, %

2,6

3,7

Межэлектродные емкости, пФ:

— входная (катод — сетка первая)

— выходная (катод — анод)

— проходная (сетка первая — анод)

— проходная (сетка первая — сетка третья)

25

21

1

32

26

0,1

4

Пределы изменения тока анода, мА

45

Мощность, развиваемая анодом, Вт

600

Рабочая частота, МГц

50

Сопротивление в цепи анода, Ом

2000

Лампа генераторная ГУ-81М Лампа генераторная ГУ-81М Лампа генераторная ГУ-81М

.

Схема соединения электродов с выводами

Лампа генераторная ГУ-81М

Обозначение вывода

Наименование электрода

А — верхний вывод-колпачок

Анод

C3 — верхний вывод-колпачок

Третья сетка

1,2

Катод

3

Первая сетка

4

Вторая сетка

5

Средняя точка катода

6

Третья сетка

Масса 1000 г

Типовые режимы применения лампы ГУ-81М

1. Усиление мощности в диапазоне частот 5-20 кГц в двухтактном реостатном усилителе:

Напряжение анода, кВ

2,5-3

Ток анода, мА

250 — 500

Напряжение второй сетки, В

500 — 600

Напряжение третей сетки, В

0

Напряжение смещения первой сетки, В

минус 120 — 160

Ток первой сетки, мА

2-20

Амплитуда напряжения первой сетки, В

150 — 200

Выходная мощность, Вт

до 750

2. Усиление мощности в дапазоне частот до 24 мГц в двухтактном усилителе:

Напряжение анода, кВ

2-2,5

Ток анода, мА

150-500

Напряжение второй сетки, В

450 — 600

Напряжение смещения первой сетки, В

минус (130 — 200)

Ток первой сетки, мА

2-20

Амплитуда напряжения первой сетки, В

до 300

Выходная мощность, Вт

до 675

3. Усиление мощности в дапазоне частот до 50 мГц в двухтактном усилителе:

Напряжение анода, кВ

1,5

Ток анода, мА

400 — 600

Напряжение второй сетки, В

500 — 600

Напряжение смещения первой сетки, В

минус 200

Ток первой сетки, мА

2-30

Амплитуда напряжения первой сетки, В

до 300

Выходная мощность, Вт

до 400

Примечание: при мощности, рассеиваемой анодом 400-600 Вт, а также токе первой сетки до 30 мА, режим работы должен быть повторно-кратковременным:

3 минуты, не более — работа,
3 минуты — пауза.

Указания по эксплуатации:

  • Рабочее положение лампы — вертикальное, цоколем вниз.
  • При эксплуатации лампы значения параметров, определяющих режим, не должны превышать предельно допустимые значения.
  • Длительная работа лампы при предельно допустимых значениях не допускается.
  • Охлаждение лампы — естественное или принудительное воздушное.
Производитель
