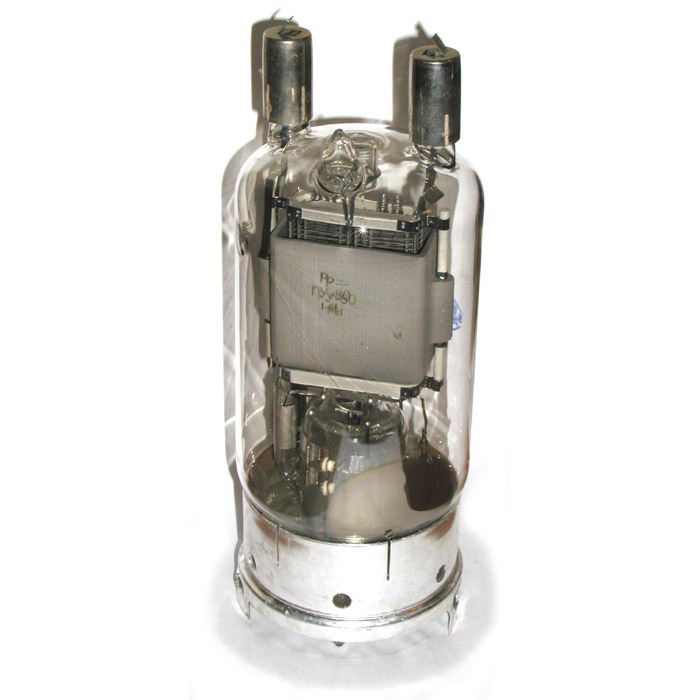

ГУ-80
2,200.00₽
Генераторный пентод для усиления высокочастотных колебаний на частотах до 50 МГц.
Оформление — стеклянное с цоколем.
Рабочее положение — вертикальное.
Охлаждение — естественное.
Масса: 1 кг.
ГУ-80
 | Генераторный пентод для усиления высокочастотных колебаний на частотах до 50 МГц. Оформление — стеклянное с цоколем. Рабочее положение — вертикальное. Охлаждение — естественное. Масса: 1 кг. |
|
Основные параметры | |
| Ток накала | £ 10,5 А |
| Ток анода | ³ 200 мА |
| Ток 1-й сетки обратный (при Uн=13,6 В) | £ 50 мкА |
| Крутизна характеристики (при изменении Uс1 на 10 В) | 5,5 ± 1 мА/В |
| Проницаемость 1-й сетки относительно 2-й сетки (при Uс2=0,5 и 0,6 кВ) | 31,5 ± 4,5 % |
| Колебательная мощность | ³ 75 Вт |
| Междуэлектродные емкости, пФ: | |
| сетки — катод | 23,5 ± 1,5 |
| анод — катод | 22,5 ± 2,5 |
| сетка — анод | £ 0,11 |
| 1-я сетка — 3-я сетка | 4,5 ± 1 |
| Долговечность средняя | ³ 1000 ч |
Предельные эксплуатационные данные | |
| Напряжение накала | 11,8 — 13,4 В |
| Напряжение анода | |
| на частоте 6 МГц | 3 кВ |
| на частоте 24 МГц | 2,5 кВ |
| на частоте 50 МГц | 1,5 кВ |
| Напряжение 2-й сетки | 0,6 кВ |
| Напряжение 2-й сетки пиковое | 1,2 кВ |
| Мощность, длительно рассеиваемая анодом | 450 Вт |
| Мощность, рассеиваемая анодом в течение 3 мин | 600 Вт |
| Мощность, рассеиваемая 2-й сеткой | 120 Вт |
| Мощность, рассеиваемая 1-й сеткой | 10 Вт |
| Температура баллона | 350 С |
| Интервал рабочих температур окружающей среды | от -60 до +70 С |
| Производитель |
|---|
