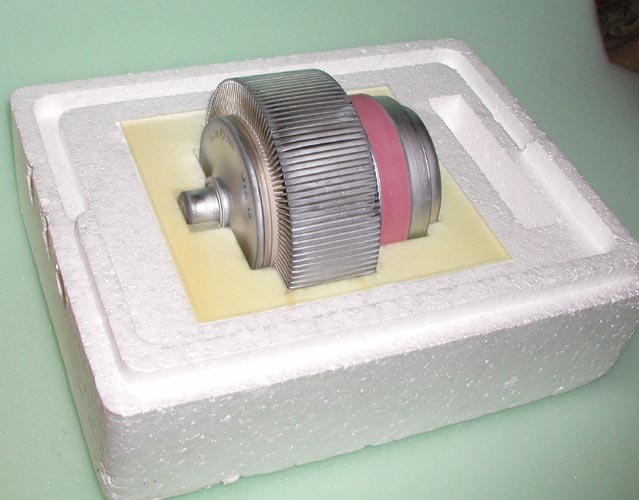

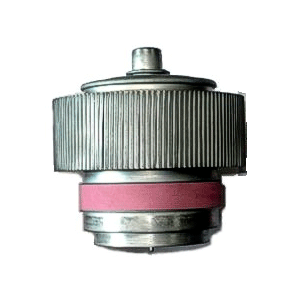

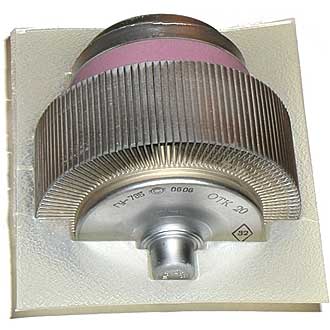

ГУ-78Б

19,800.00

Генераторный тетрод ГУ-78Б предназначен для усиления высокочастотных колебаний в усилителях однополосного сигнала мощностью до 2,5 кВт на частотах до 250 МГц.

Катод-оксидный косвенного накала.

Оформление — металлокерамическое.

Охлаждение — принудительное воздушное не менее 280 м3/ч.

Масса — 1,8 кг.

Артикул: gu78b Категория:

ГУ-78Б

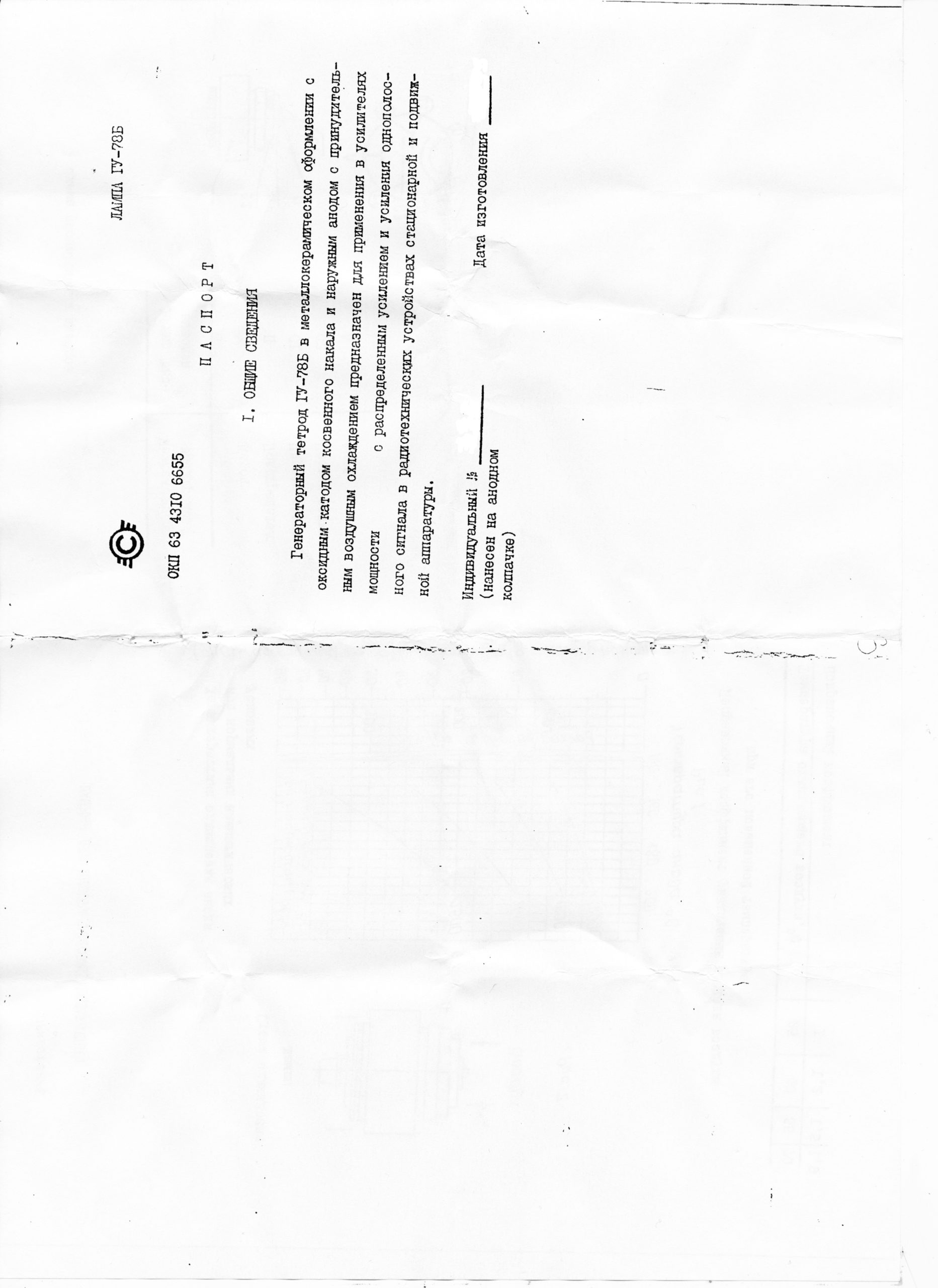

Генераторный тетрод ГУ-78Б предназначен для усиления высокочастотных колебаний в усилителях однополосного сигнала мощностью до 2,5 кВт на частотах до 250 МГц.

Катод-оксидный косвенного накала.

Оформление — металлокерамическое.

Охлаждение — принудительное воздушное не менее 280 м3/ч.

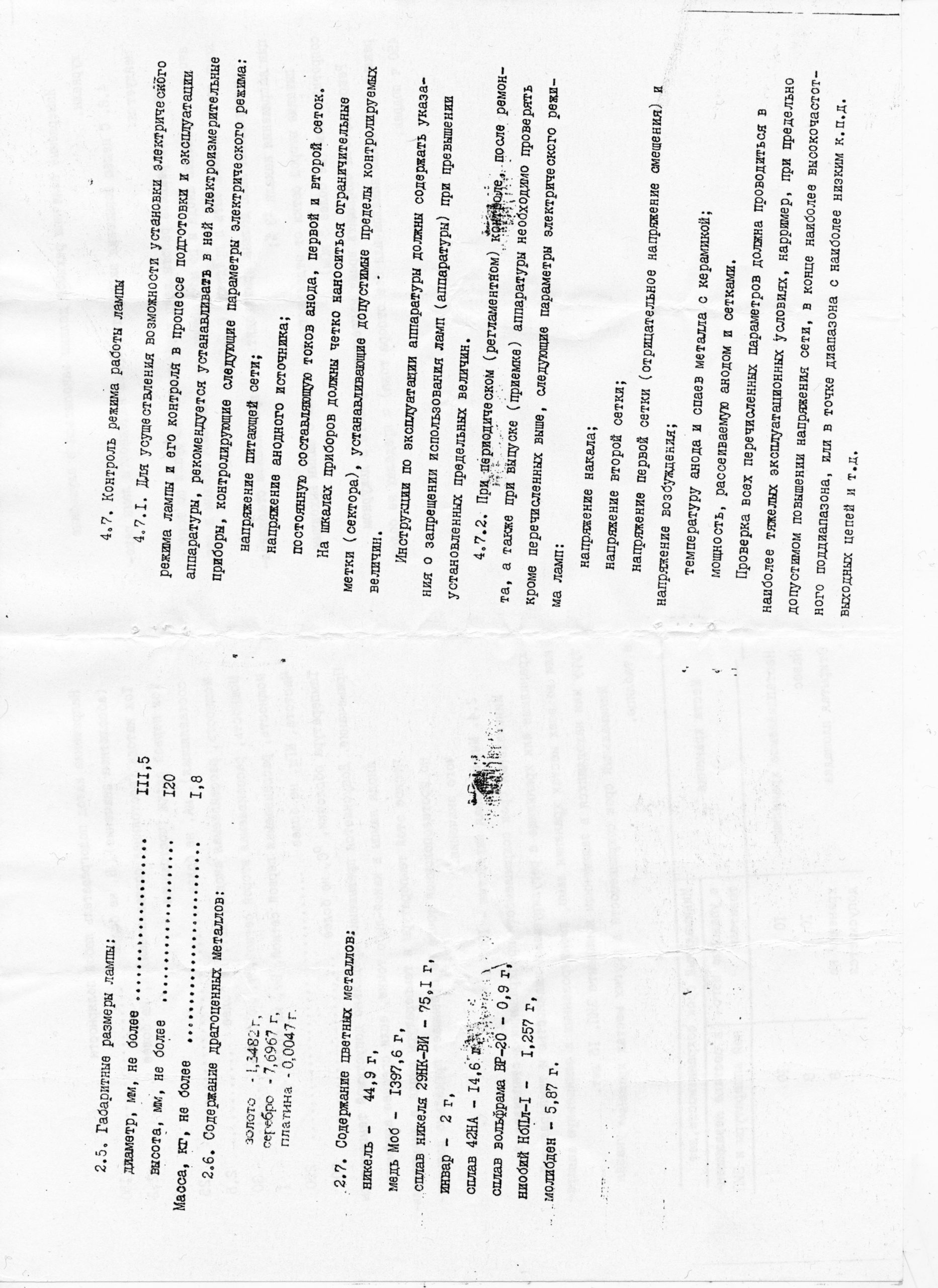

Масса — 1,8 кг.

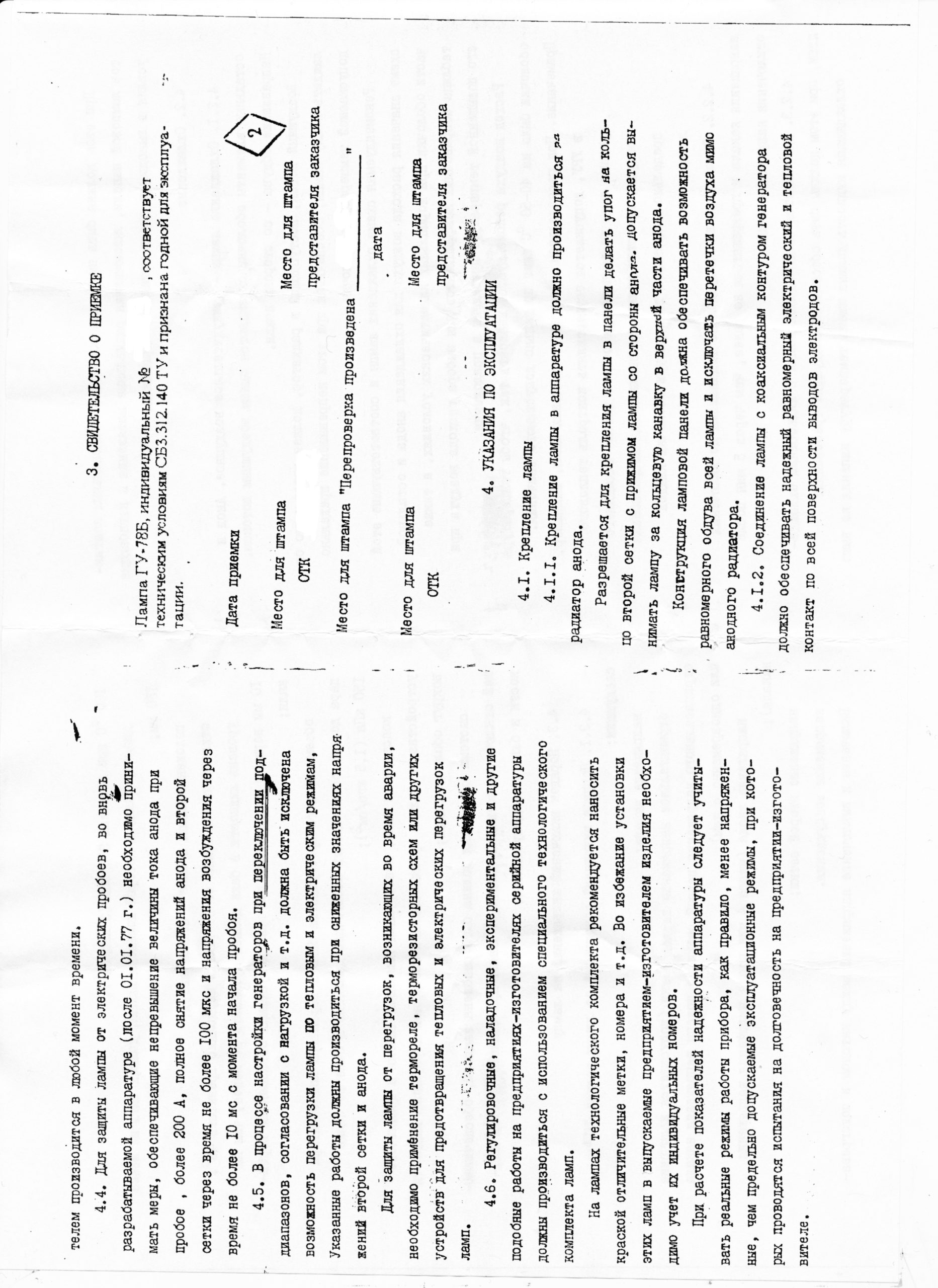

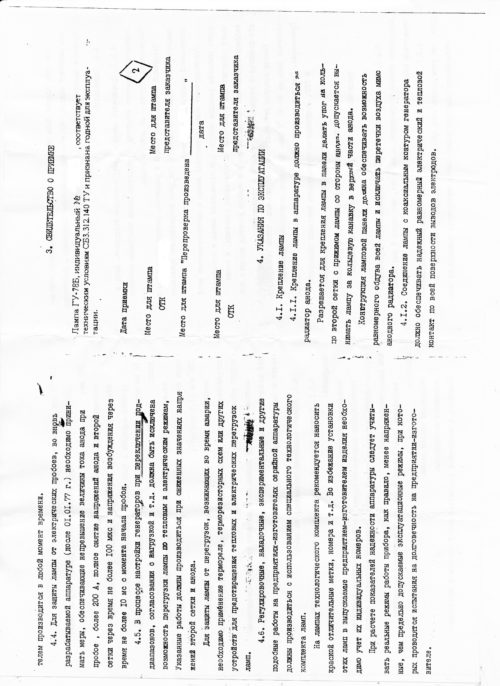

Технические условия: СБ3.312.140 ТУ.

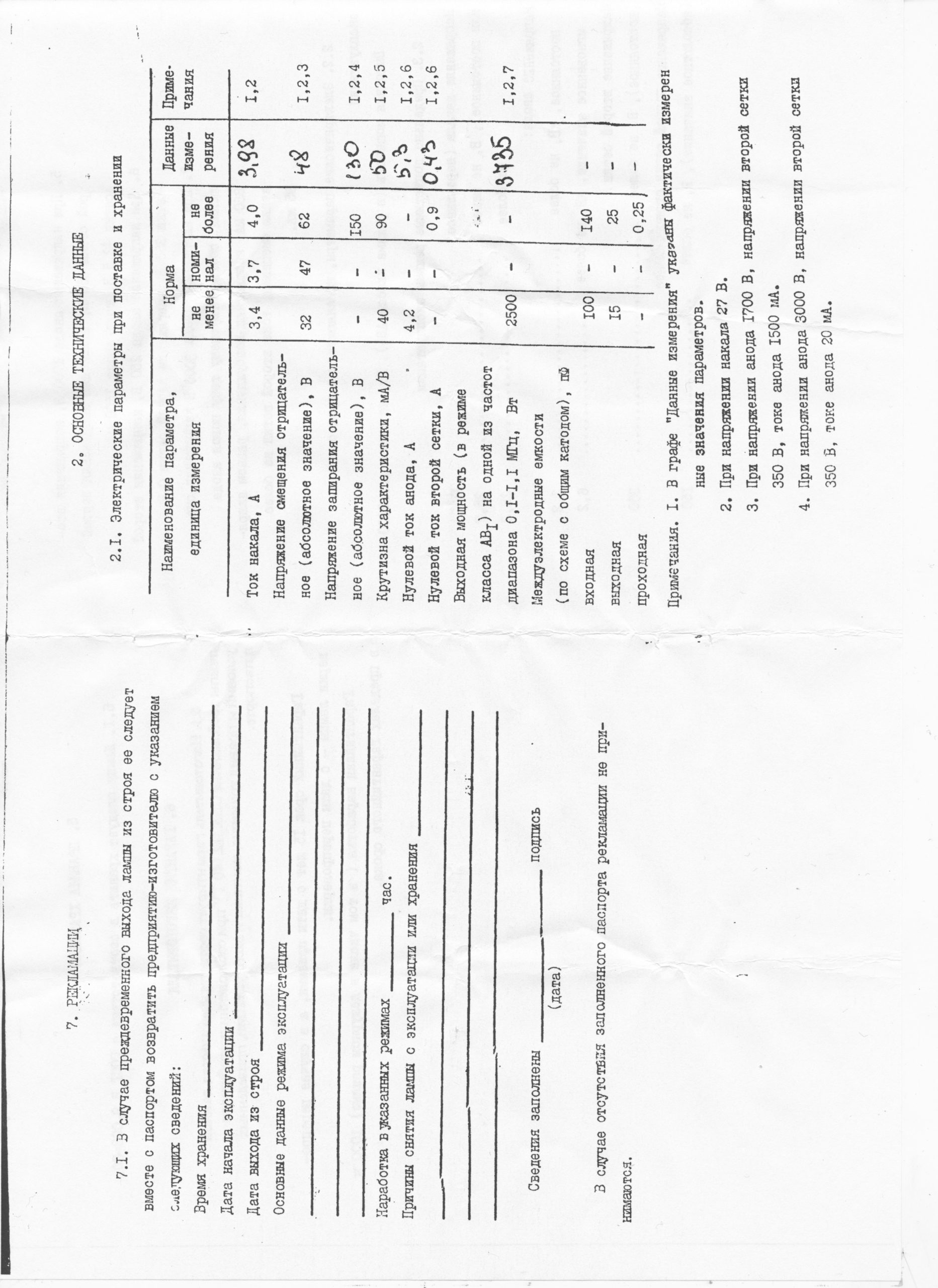

Основные технические параметры ГУ-78Б:
Напряжение накала

27 В

Ток накала

3,4-4,0 А

Напряжение анода

1,7 кВ

Напряжение 2-й сетки

300 В

Напряжение смещения 1-й сетки, отрицательное

51 В

Напряжение запирания (при Ua=3 кВ; la=20 мА), отрицательное

не более 150 В

Ток анода

1,5 А

Ток анода нулевой (при Ua=250 В; Uc1=0 В)

не менее 4,2 А

Ток 2-й сетки нулевой (при Ua=250 В; Uc1=0 В)

не более 0,9 мА

Крутизна характеристики

60 ± 20 мА/В

Выходная мощность в режиме класса АВ1 (при Uн=27 В)

2,5 кВт

Выходная мощность в режиме класса АВ1 (при Uн=25,7 В)

2,2 кВт

Междуэлектродные емкости:
   — входная

100-150 пФ

   — выходная

15-30 пФ

   — проходная

не более 0,25 пФ

Долговечность

не менее 1000 ч

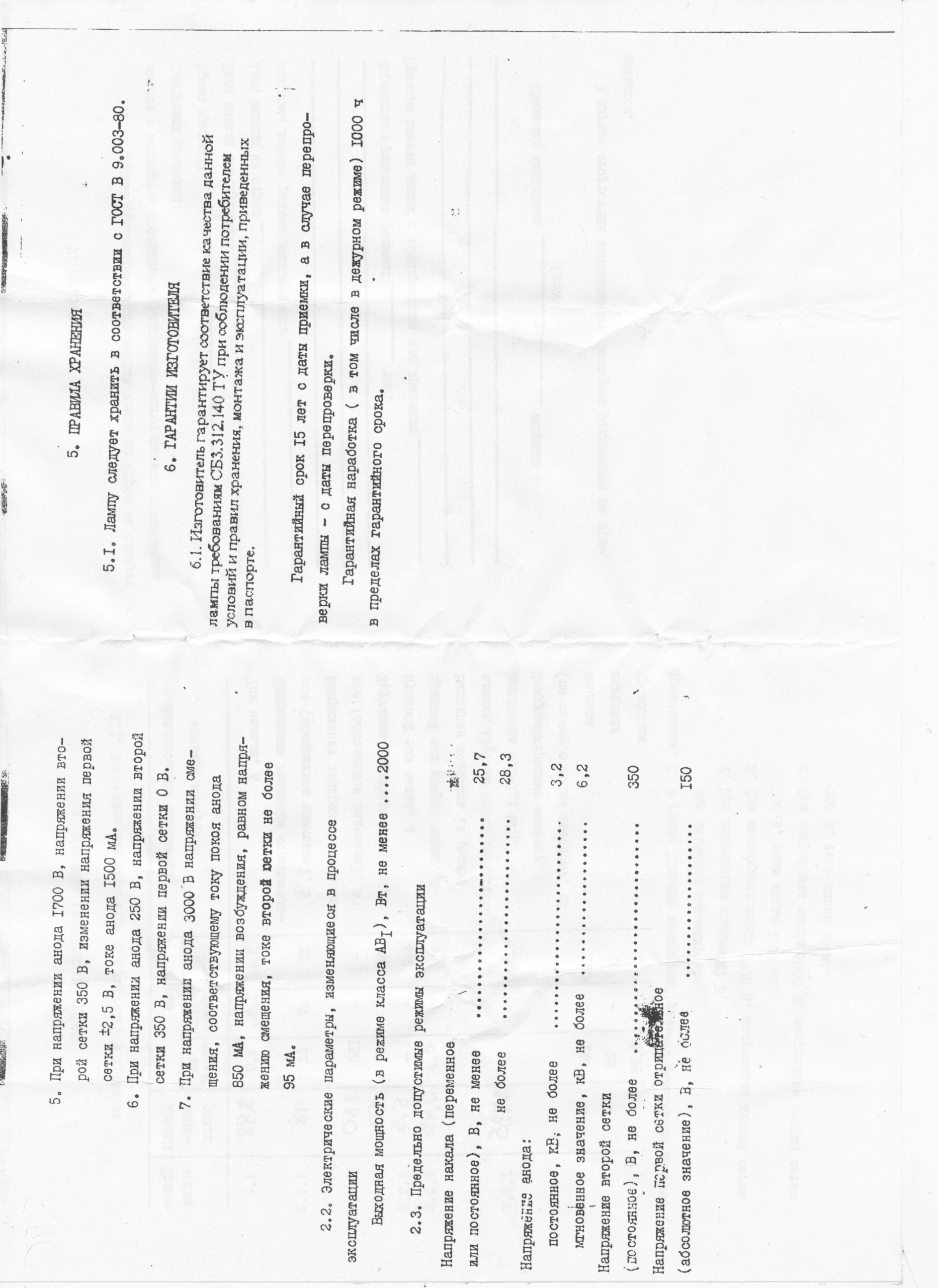

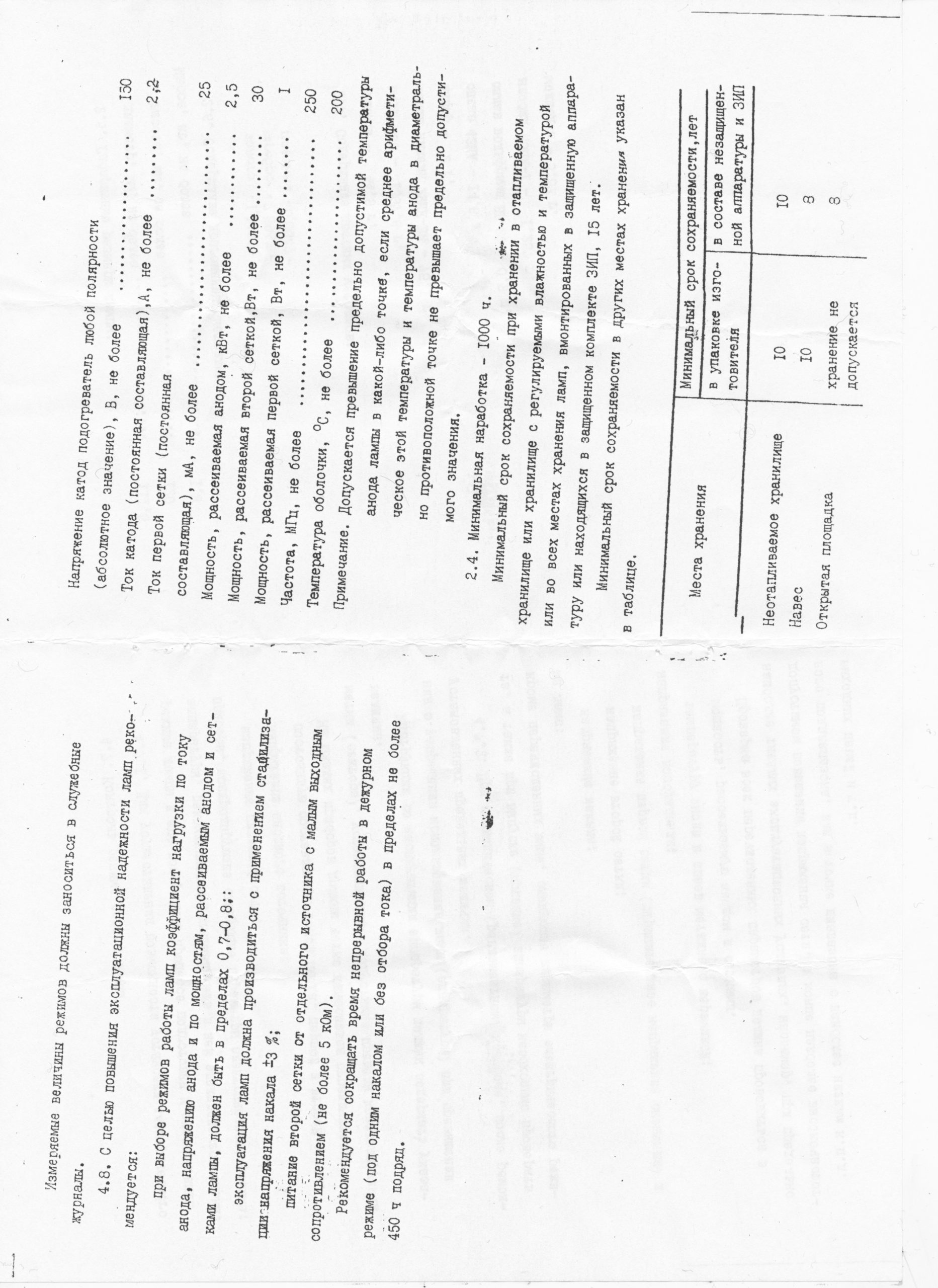

Предельные эксплуатационные характеристики ГУ-78Б:
Напряжение накала

 25,7-28,3 В

Напряжение анода постоянное

 3 кВ

Напряжение анода (мгновенное значение)

 6,2 кВ

Напряжение 2-й сетки постоянное

350 В

Отрицательное напряжений 1-й сетки (абсолютное значение)

150 В

Ток катода

2,2 А

Ток 1-й сетки (постоянная составляющая)

25 мА

Мощность, рассеиваемая анодом

 2,5 кВт

Мощность, рассеиваемая 2-й сеткой

 30 Вт

Мощность, рассеиваемая 1-й сеткой

 1 Вт

Рабочая частота

 250 МГц

Время разогрева катода

240 с

Температура оболочки и спаев

  200 °С
