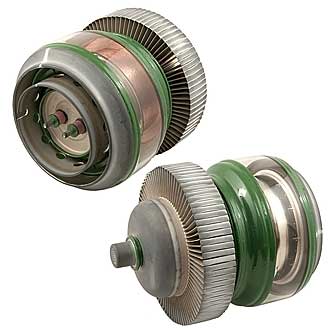

ГМИ-40Б

9,800.00

Импульсный модуляторный триод для работы в импульсных модуляторах.
Оформление — металлостеклянное.
Охлаждение — воздушное принудительное: анода 100 м3/ч, ножки 50 м3/ч.

Масса 1,7 кг.

Артикул: gmi40b Категории: ,

ГМИ-40Б

       Импульсный модуляторный триод для работы в импульсных модуляторах.
Оформление — металлостеклянное.
Охлаждение — воздушное принудительное: анода 100 м3/ч, ножки 50 м3/ч.
Масса 1,7 кг.



Основные параметры
при Uн=26 В, Uа=2,5 кВ, Uс= -200 В, Uс имп=1,1 кВ
t=10 мкс

Ток накала 7,9 ± 0,3 А
Ток анода в импульсе:
     при Uн=26 В ³ 50 А
     при Uн=24,2 В ³ 45 А
Ток сетки в импульсе £ 5 А
Напряжение запирания сетки отрицательное (при Uа=12 кВ, Iа=1 мА) £ 160 В
Время готовности £ 4 мин
Междуэлектродные емкости, пФ:
     входная 180 ± 20
     выходная 33 ± 5
     проходная £ 3,5
Долговечность ³ 1000 ч
Критерий долговечности: ток анода в импульсе ³ 40 А

Предельные эксплуатационные данные

Напряжение накала 24,2 — 27,8 В
Напряжение анода 10 кВ
Напряжение сетки отрицательное 300 В
Напряжение сетки в импульсе 1,2 кВ
Мощность, рассеиваемая анодом 1 кВт
Мощность, рассеиваемая сеткой 60 Вт
Ток катода в импульсе: при скважности 500 55 А
Длительность импульса (при Iк £ 55 А в импульсе) 50 мкс
Время готовности при форсированном напряжении накала 38 В (минимальное) 1 мин
Температура оболочки 150 С
Устойчивость к внешним воздействиям окружающей среды:
     интервал рабочих температур от -60 до +85 С
     линейные нагрузки с ускорением до 25 g
     виброустойчивость в диапазоне частот 5 — 1000 Гц с ускорением до 7,5 g
     ударные нагрузки многократные с ускорением до 35 g
     ударные нагрузки одиночные с ускорением до 150 g
