ГМИ-16Р

450.00

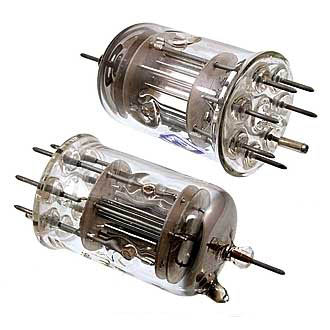

Импульсный модуляторный лучевой тетрод для работы в импульсных усилителях и модуляторах.
Оформление — стеклянное, бесцокольное (РШ3).
Охлаждение — естественное или воздушное принудительное.

Масса 65 г.

Артикул: gmi16r Категории: ,

Скачать тех. документацию в формате PDF GMI16R.pdf

ГМИ-16Р, ГМИ-16

       Импульсный модуляторный лучевой тетрод для работы в импульсных усилителях и модуляторах.
Оформление — стеклянное, бесцокольное (РШ3).
Охлаждение — естественное или воздушное принудительное.

Масса 65 г.



Основные параметры
при Uн=6,3 В, Uа=1 кВ, Uc2=0,6 кВ, Uс1= -95 В,
Uс1имп=55 В, t=3 мкс, f=666 имп/с

Ток накала 1,45 ± 0,15 А
Ток анода в импульсе   4,1 ± 0,6 А
Ток анода в импульсе (при Uн=5,7 В)   ³ 3 А
Ток 2-й сетки в импульсе   0,43(+0,27; -0,28) А
Ток 1-й сетки в импульсе 0,4 ± 0,2 А
Ток 1-й сетки обратный £ 1 мкА
Ток утечки между катодом и подогревателем £ 30 мкА
Напряжение запирания отрицательное (при Uа=3,8 кВ, Iа=0,1 мА) 75(+20; -10) В
Междуэлектродные емкости, пФ:
     входная 30 ± 6
     выходная 6,5 ± 1,5 (6 ± 2 для ГМИ-16)
     проходная £ 0,8
Долговечность при нормальной температуре в непрерывном режиме ³ 2000 ч
Критерий долговечности: ток анода в импульсе ³ 2,5 А

Предельные эксплуатационные данные

Напряжение накала 5,7 — 7 В
Напряжение анода 4 (4,5 для ГМИ-16) кВ
Напряжение 2-й сетки 0,9 к В
Напряжение 1-й сетки отрицательное 200 В
Напряжение 1-й сетки в импульсе 100 В
Ток катода в импульсе 6 А
Мощность, рассеиваемая анодом 9 (8 для ГМИ-16) Вт
Мощность, рассеиваемая 2-й сеткой 1,8 Вт
Мощность, рассеиваемая 1-й сеткой 1 Вт
Длительность импульса 10 мкс
Температура баллона 250 С
Напряжение между катодом и подогревателем -100 ¸ +100 В
Устойчивость к внешним воздействиям окружающей среды:
     интервал рабочих температур от -60 до +125 С
     линейные нагрузки с ускорением до 100 g
     виброустойчивость в диапазоне частот 5 — 600 Гц с ускорением до 10 g
     ударные нагрузки многократные с ускорением до 35 g
     ударные нагрузки одиночные с ускорением до 300 g
