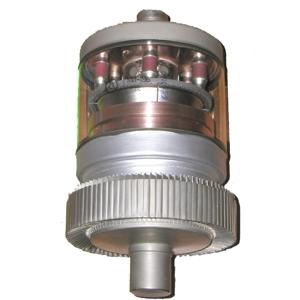

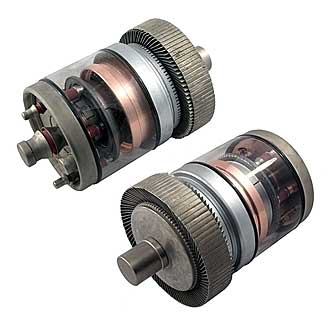

ГМИ-19Б
26,000.00₽
Импульсный модуляторный тетрод для работы в импульсных коммутаторах мощностью 3,6 МВт и импульсных модуляторах.
Оформление — металлостеклянное.
Рабочее положение — вертикальное, под углом не более 45 град.
Охлаждение — воздушное принудительное 460 м3/ч.
Масса 5 кг.

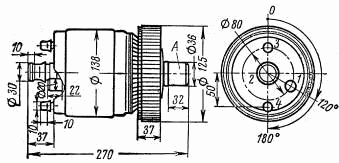

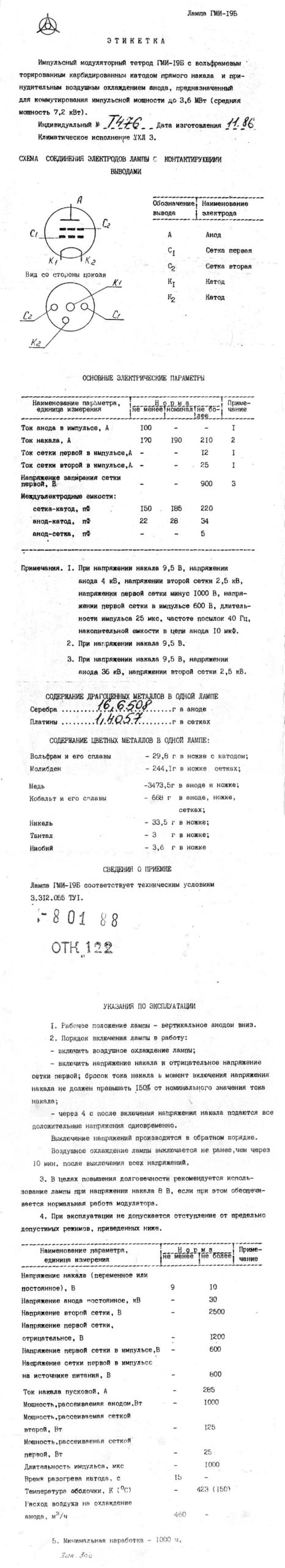

Скачать тех. документацию в формате PDF GMI19B.pdf
ГМИ-19Б
 |
Импульсный модуляторный тетрод для работы в импульсных коммутаторах мощностью 3,6 МВт и импульсных модуляторах. Оформление — металлостеклянное. Рабочее положение — вертикальное, под углом не более 45 град. Охлаждение — воздушное принудительное 460 м3/ч.Масса 5 кг. |
|
|
|
Основные параметры |
|
| Ток накала | 190 ± 20 А |
| Ток анода в импульсе | ³ 120 А |
| Ток 1-й сетки в импульсе | £ 12 А |
| Ток 2-й сетки в импульсе | £ 25 А |
| Напряжение запирания 1-й сетки отрицательное (при Uа=36 кВ) | £ 900 В |
| Междуэлектродные емкости, пФ: | |
| входная | 28 ± 6 |
| выходная | 185 ± 35 |
| проходная | £ 5 |
| Долговечность | ³ 1000 ч |
| Критерии долговечности: | |
| ток анода в импульсе | ³ 100 А |
| напряжение запирания 1-й сетки | £ 900 В |
|
Предельные эксплуатационные данные |
|
| Напряжение накала | 9 — 10 В |
| Напряжение анода | 30 кВ |
| Напряжение 2-й сетки | 2,5 кВ |
| Напряжение 1-й сетки отрицательное | 1,2 кВ |
| Напряжение 1-й сетки в импульсе | 600 В |
| Ток накала пусковой | 285 А |
| Ток катода в импульсе | 165 А |
| Ток анода в импульсе в конце гарантированной долговечности (минимальный) | 100 А |
| Мощность, рассеиваемая анодом | 1 кВт |
| Мощность, рассеиваемая 2-й сеткой | 125 Вт |
| Мощность, рассеиваемая 1-й сеткой | 25 Вт |
| Длительность импульса | 1000 мкс |
| Температура оболочки | 150 С |
| Накопительная емкость в цепи анода | 1,25 мкФ |
| Интервал рабочих температур окружающей среды | от -60 до +100 С |
| Производитель |
|---|
