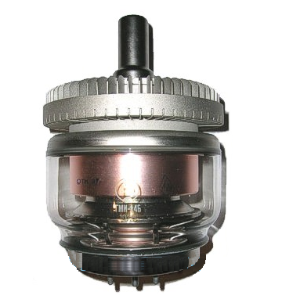

ГМИ-14Б

21,000.00

Импульсный модуляторный тетрод для работы в импульсных модуляторах.
Оформление — металлостеклянное.
Охлаждение — принудительное воздушное не менее 60 м3/ч.

Масса 2800 г.

Артикул: gmi14b Категории: ,

Скачать тех. документацию в формате PDF GMI14B.pdf

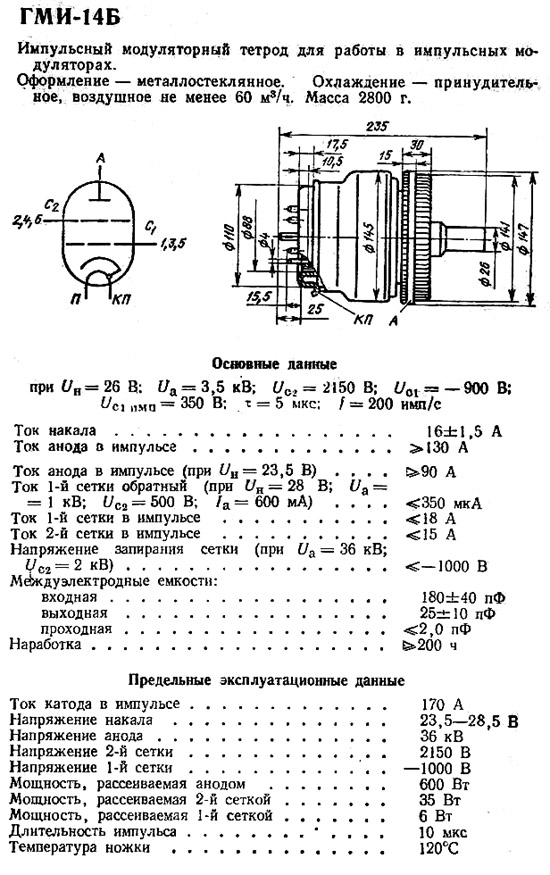

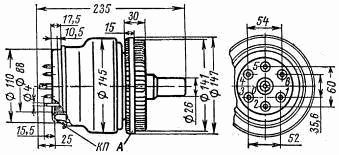

ГМИ-14Б

      Импульсный модуляторный тетрод для работы в импульсных модуляторах.
Оформление — металлостеклянное.
Охлаждение — принудительное воздушное не менее 60 м3/ч.
Масса 2800 г.



Основные параметры
при Uн=26 В, Uа=3,5 кВ, Uc2=2150 В, Uс1= -900 В,
Uс1имп=350 В, t=5 мкс, f=200 имп/с

Ток накала 16,0 ± 1,5 А
Ток анода в импульсе   ³ 130 А
Ток анода в импульсе (при Uн=23,5 В)   ³ 90 А
Ток 1-й сетки обратный (при Uн=28 В, Uс2=500 В, Uа=1 кВ, Iа=600 мА) £ 350 мкА
Ток 1-й сетки в импульсе £ 18 А
Ток 2-й сетки в импульсе £ 15 А
Отрицательное напряжение запирания (при Uа=36 кВ, Uс2=2 кВ) £ 1000 В
Междуэлектродные емкости, пФ:
     входная 180 ± 40
     выходная 25 ± 10
     проходная £ 2
Долговечность ³ 200 ч
Критерий долговечности: ток анода в импульсе ³ 120 А



Предельные эксплуатационные данные

Напряжение накала 23,4 — 28,6 В
Напряжение анода 36 кВ
Напряжение 2-й сетки 2150 В
Напряжение 1-й сетки отрицательное 1000 В
Ток катода в импульсе 170 А
Мощность, рассеиваемая анодом 600 Вт
Мощность, рассеиваемая 2-й сеткой 35 Вт
Мощность, рассеиваемая 1-й сеткой 6 Вт
Длительность импульса 10 мкс
Температура ножки 120 С
Интервал рабочих температур окружающей среды от -60 до +70 С
