1,500.00₽

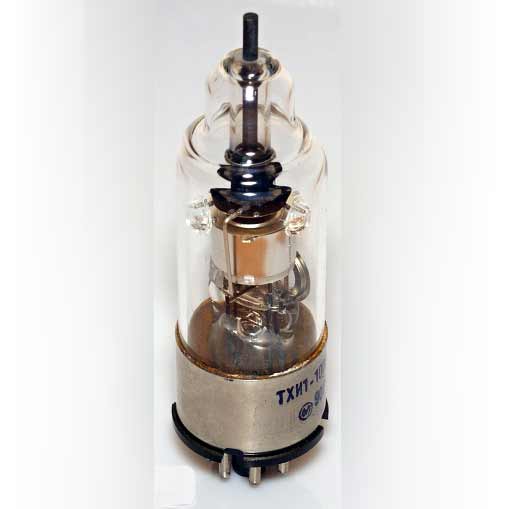

Крайтрон ТХИ1-1000/2,5
Основное назначение — работа в качестве ключа в режиме одиночных или кратковременных периодических импульсов.
Конструктивная особенность этого прибора — для снижения положительного импульса, сообщаемого сетке в момент открытия крайтрона, к нижней части сетки присоединена металлическая нить, облегчающая формирование разряда на сетку и дальнейшую его передачу на анод (такой способ облегчения формирования разряда на сетку проницаемости применяется и в некоторых типах водородных тиратронов).
Скачать паспорт в формате PDF thi1_1000_25_pasp.pdf
Скачать Тех. документацию в формате PDF thi1_1000_25.pdf

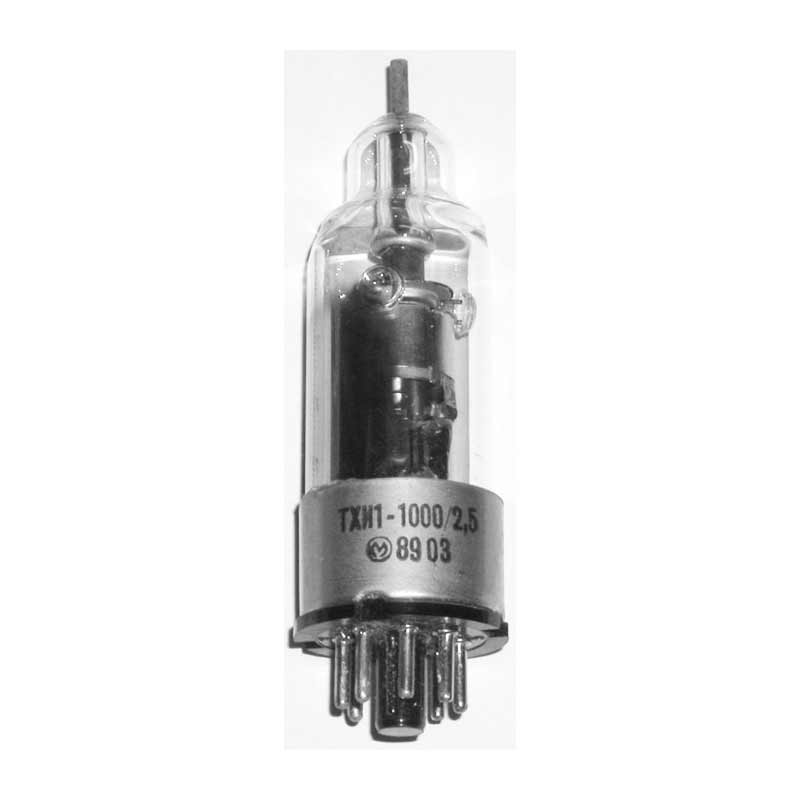

Крайтрон ТХИ1-1000/2,5
Основное назначение — работа в качестве ключа в режиме одиночных или кратковременных периодических импульсов.
Конструктивная особенность этого прибора — для снижения положительного импульса, сообщаемого сетке в момент открытия крайтрона, к нижней части сетки присоединена металлическая нить, облегчающая формирование разряда на сетку и дальнейшую его передачу на анод (такой способ облегчения формирования разряда на сетку проницаемости применяется и в некоторых типах водородных тиратронов).
Электрические параметры
Напряжение анода — 1000…2500 В
Ток анода (амплитудное значение) — 100…1000 А
Ток анода (среднее значение) — 80 мА
Ток вспомогательного анода — 100…300 мкА
Напряжение вспомогательного анода — 1000…2500 В
Длительность импульсов тока анода — 2…10 мкс
Крутизна фронтов тока анода — не более 10000 А/мкс
Частота повторения импульсов тока анода — не более 65 имп/с
Амплитуда импульсов напряжения сетки — не менее 500 В
Длительность импульсов напряжения сетки — 3…10 мкс
Крутизна фронта импульса напряжения сетки — не менее 500 В/мкс
Амплитуда тока поджигающего импульса — не менее 50 мА
Сопротивление резистора утечки в сеточной цепи — 20…100 кОм
Емкость разделительного конденсатора — не более 0,05 мкФ
Минимальная наработка — 300 000 имп
Эти газоразрядные приборы подобны тиратронам с холодным катодом (в отечественной классификации они включены в этот раздел), но, в отличии от них используют дуговой, а не тлеющий газовый разряд.
Принцип работы и конструкция у них весьма близки аркатронам; основными различиями между этими двумя приборами являются род и давление наполняющего прибор газа, а также структура и конструктивное исполнение основного узла прибора — катода. Они имеют четыре электрода — обычные анод, катод и сетку, и вспомогательный анод, поддерживающий начальный разряд в приборе.
