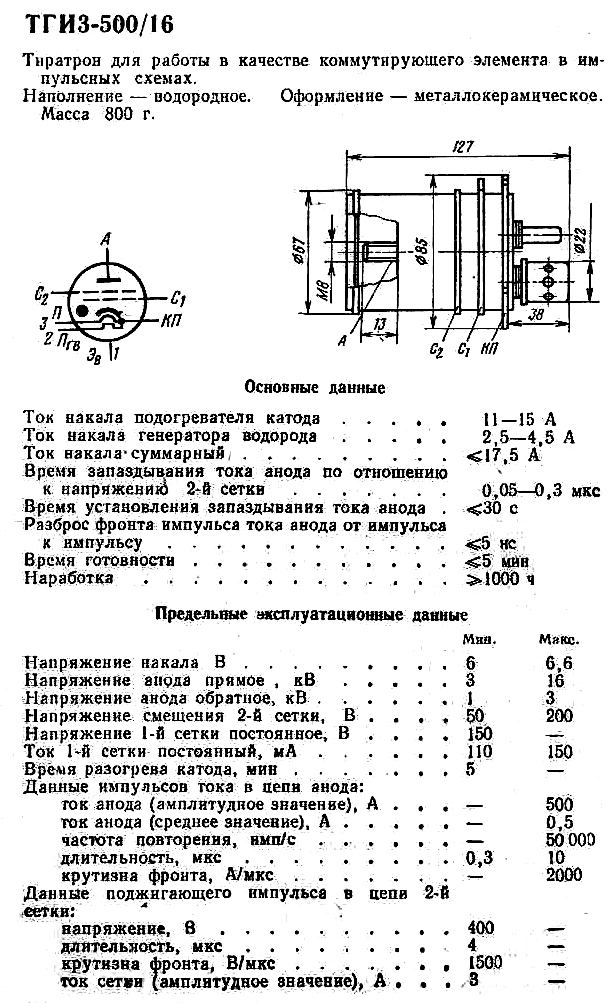

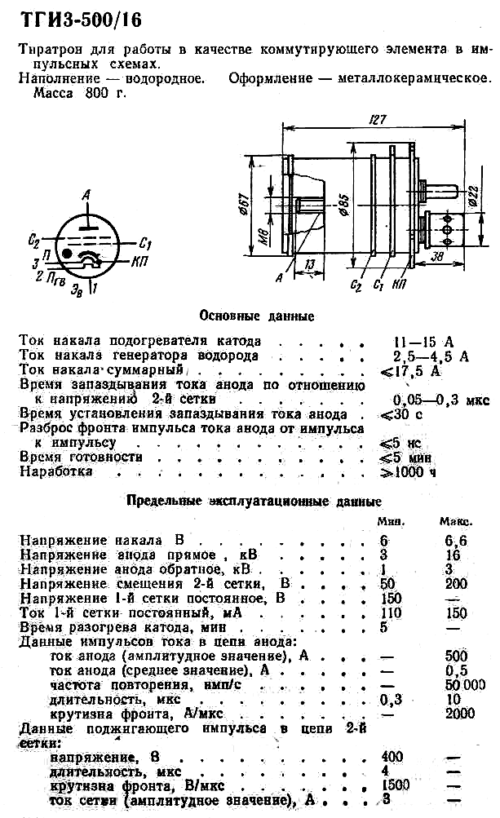

Скачать техническую документацию в формате PDF tgi3_500_16.pdf

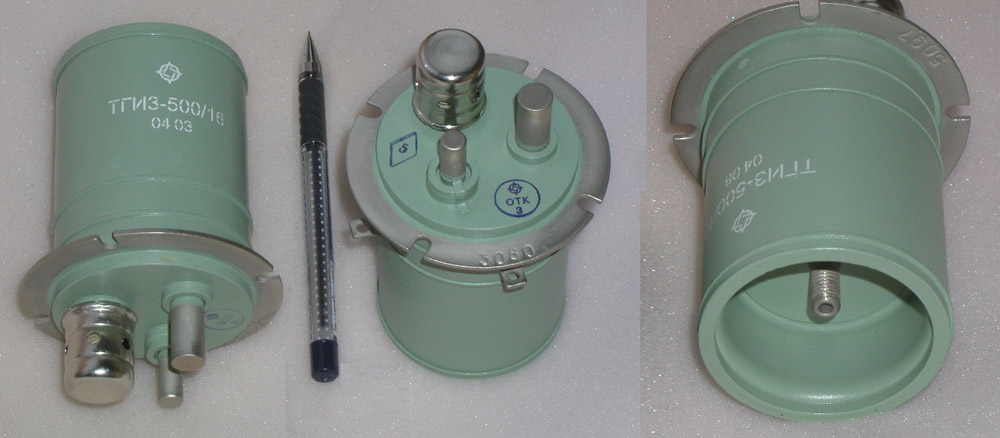

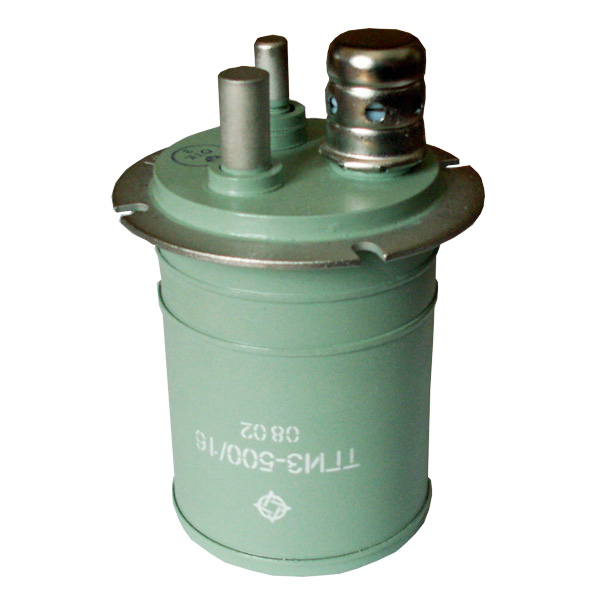

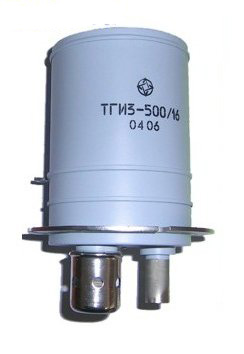

ТИРАТРОН ТГИ3-500/16

Импульсный модуляторный тиратрон ТГИ3-500/16 предназначен для модуляции и коммутации мощности в РЛС.

Наполнение — водородное.

Оформление — металлокерамическое.

Масса 800 г.

Номинальные электрические характеристики ТГИ3-500/16:

Ток накала подогревателя катода …… 11-15 А

Ток накала генератора водорода …… 2,5-4,5 А

Ток накала сумарный …… не более 17,5 А

Время запаздывания тока анода …… 0,05-0,3 мкс

Периодическая нестабильность зажигания …… не более 0,005 мкс

Долговечность …… не менее 1000 ч

Предельные эксплуатационные параметры:

Напряжение накала …… 6,0-6,6 В

Напряжение анода прямое …… 3-16 кВ

Напряжение анода обратное …… 1-3 кВ

Данные импульсов в цепи анода:

— ток анода (амплитудное значение) …… не более 500 А

— ток анода (среднее значение) …… не более 0,5 А

— частота следования …… не более 50000 имп/с

— длительность импульса …… 0,3-10 мкс

— крутизна нарастания фронта …… не более 2000 мкс

Параметры поджигающего импульса 2-й сетки:

— амплитуда напряжения …… не менее 400 В

— ток в цепи сетки …… не менее 3 А

— длительность импульса …… не менее 4 мкс

— крутизна нарастания фронта …… не менее 1500 мкс
