ТИРАТРОН ТГИ1-700/25

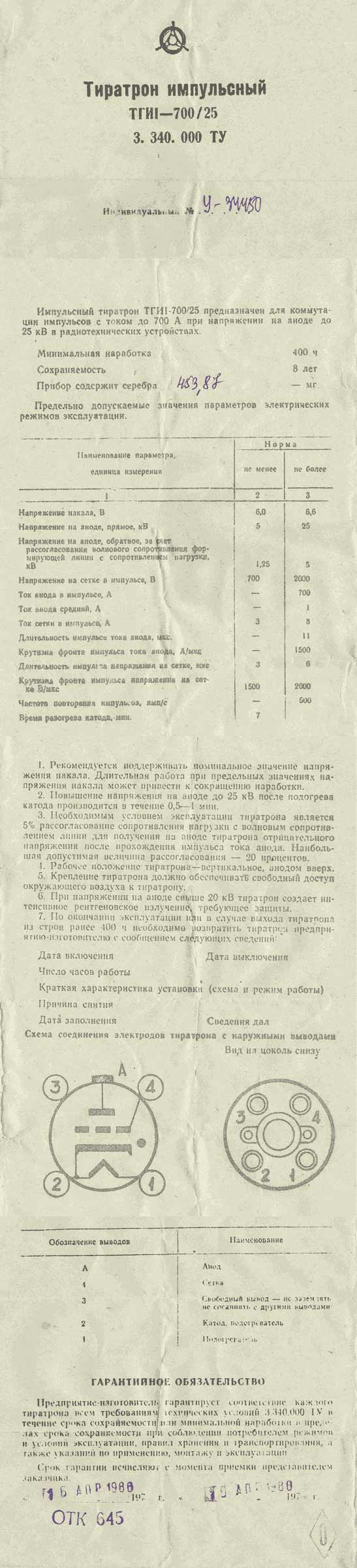

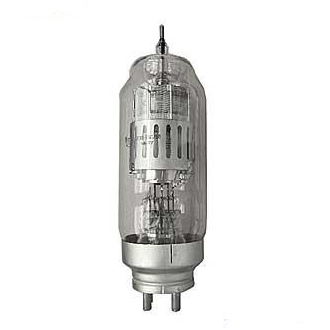

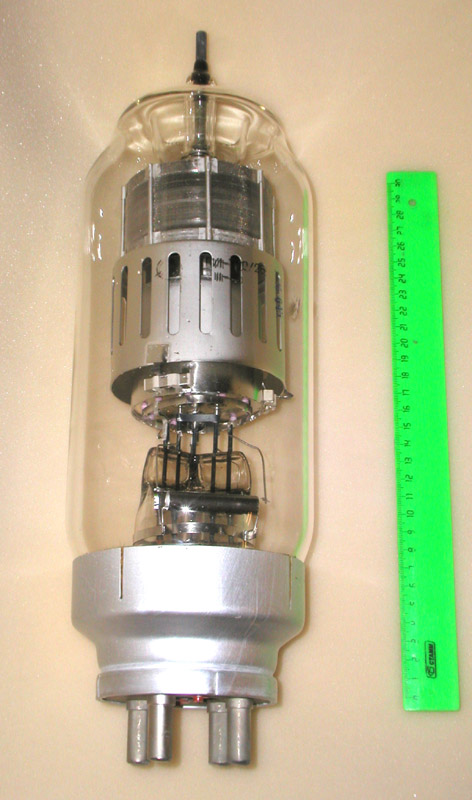

Импульсный модуляторный тиратрон ТГИ1-700/25 предназначен для коммутации в схеме линейного модулятора.
ТИРАТРОН ТГИ1-700/25
Импульсный модуляторный тиратрон ТГИ1-700/25 предназначен для коммутации в схеме линейного модулятора.
Выпускается в стеклянном оформлении.
Цоколь специальный, 4-штырьковый.
Баллон наполнен водородом.
Катод оксидный, косвенного накала.
Время разогрева 7 мин.
Работает в любом положении.
Температура окружающей среды от -60 до +90° С.
Охлаждение естественное.
Срок службы — не менее 400 ч.
Вес — не более 2,5 кг.
Номинальные электрические данные ТГИ1-700/25:
Напряжение накала, В …… 6,3
Ток накала, А …… 20
Амплитуда прямого и обратного напряжения на аноде, кВ …… 25
Ток в цепи анода в импульсе, А …… 700
Выходная мощность в импульсе, кВт …… 8700
Средняя выходная мощность, кВт …… 12,5
Напряжение на сетке, В …… не менее 700
Ток в цепи сетки в импульсе, А …… 3-8
Длительность импульса, мксек …… 2,8
Периодическая нестабильность зажигания при напряжении на аноде 10 кВ, мксек …… не более 0,03
Падение напряжения на тиратроне в импульсе, В …… не более 200
Колебание времени запаздывания тока в цепи анода в импульсе по отношению к импульсу напряжения на сетке при строго постоянных параметрах поджигающего импульса, мксек …… не более 0,4
Предельно допустимые электрические величины ТГИ1-700/25:
Наибольшее напряжение накала, В …… 6,6
Наименьшее напряжение накала, В …… 6,0
Наибольшая амплитуда прямого и обратного напряжения, кВ …… 25
Наибольшая амплитуда обратного напряжения на аноде в течение первых 25 мксек после прохождения импульса тока, кВ …… 5
Наибольший ток в цепи анода в импульсе, А …… 730
Наибольшее значение среднего тока в цепи анода, А …… 1
Условия эксплуатации:
1. Ламповая панель и крепление тиратрона в схеме должны обеспечивать свободный доступ окружающего воздуха к нижней поверхности цоколя и к колбе тиратрона.
2. Повышение анодного напряжения до 25 кВ после разогрева катода должно производиться в течение 0,5-1 мин. В процессе работы тиратрона в импульсном режиме допускаются мгновенные включения и подача полного напряжения анода.
3. При напряжениях на аноде выше 20 кВ тиратрон создает интенсивное рентгеновское излучение, требующее защиты.
4. Необходимо рассогласование сопротивления нагрузки (порядка 5%) с волновым сопротивлением линии для создания на тиратроне отрицательного напряжения после прохождения импульса тока.
