Импульсный модуляторный тиратрон ТГИ1-325/16 предназначен для коммутации в схемах линейного модулятора.

Артикул: tgi1-325-16 Категория:

ТИРАТРОН ТГИ1-325/16

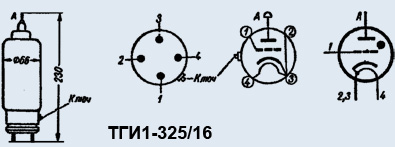

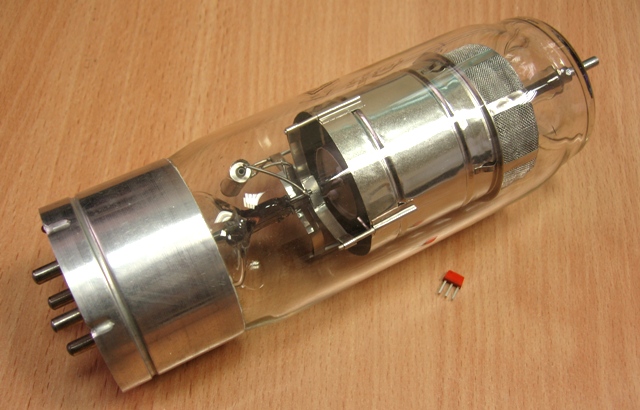

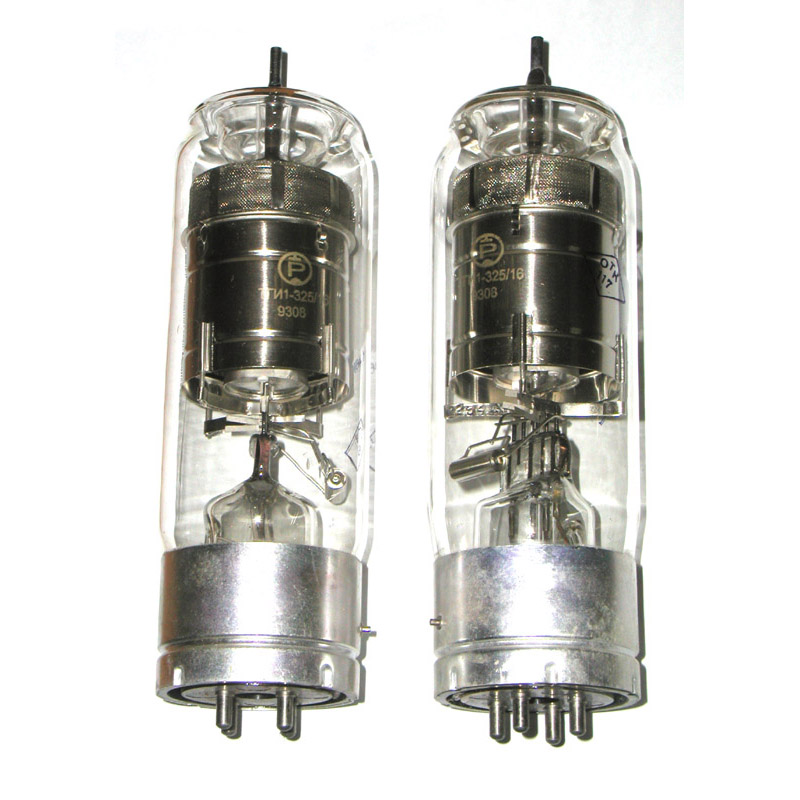

Импульсный модуляторный тиратрон ТГИ1-325/16 предназначен для коммутации в схемах линейного модулятора. Выпускается в стеклянном оформлении.

Цоколь специальный, 4-штырьковый.

Баллон наполнен водородом.

Катод оксидный, косвенного накала

Время разогрева 5 мин.

Работает в любом положении.

Температура окружающей среды от -60 до +90° С.

Охлаждение естественное.

Срок службы — не менее 500 ч.

Вес — не более 350 г.



Номинальные электрические данные ТГИ1-325/16:

Напряжение накала, В …… 6,3

Ток накала, А …… 8,5

Ток в цепи анода в импульсе, А …… 325

Выходная мощность в импульсе, кВт …… 2600

Среднее значение тока в цепи анода, мА …… 200

Средняя выходная мощность, кВт …… не более 1,6

Частота повторения импульсов, имп/сек …… 1000

Длительность импульса, мксек …… 0,8-5

Периодическая нестабильность зажигания при напряжении на аноде 6 кВ, мксек …… не более 0,04

Падение напряжения на тиратроне в импульсе при импульсе тока 325 а, В …… 150

Параметры поджигающего импульса сетки:

— амплитуда напряжения, В …… не менее 200

— амплитуда тока, А …… не менее 0,5

— длительность импульса при уровне напряжения 60 в, мксек …… 2-2,5

— крутизна фронта импульса, в/мксек …… 300-600



Предельно допустимые электрические величины ТГИ1-325/16:

Наибольшее напряжение накала, В …… 6,6

Наименьшее напряжение накала, В …… 6.0

Наибольшая амплитуда прямого и обратного напряжения на аноде, кВ …… 16

Наибольшая амплитуда обратного напряжения на аноде в течение первых 25 мксек после прохождения импульса тока, кВ …… 5

Наибольший ток в цепи анода в импульсе, А …… 325

Наибольшее значение среднего тока в цепи анода, мА …… 200



Условия эксплуатации:

1. Ламповая панель Должна обеспечивать свободный доступ воздуха к нижней поверхности цоколя тиратрона.

2. Напряжение накала следует подключать к штырькам 3 и 4.

3. Необходимо рассогласование сопротивления нагрузки с волновым сопротивлением линии, создающее отрицательное напряжение на тиратроне после прохождения импульса тока.
