Двуханодный тиратрон ТГИ-1Б с накаливаемым катодом.
Предназначен для работы в выпрямительных устройствах.

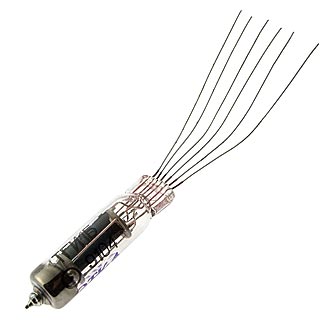

ТГИ-1Б
Тиратрон ТГИ-1Б предназначен для работы в специальных маломощных импульсных схемах.
Выпускается в стеклянном сверхминиатюрном оформлении.
Цоколь выводной проволочный.
Баллон наполнен ксеноном.
Катод оксидный, косвенного накала.
Работает в любом положении.
Температура окружающей среды от -60 до +90° С.
Охлаждение естественное.
Срок службы — не менее 1500 импульсов.
Вес — не более 5 г.
Номинальные электрические данные ТГИ-1Б:
Напряжение накала …… 3,15 В
Ток накала …… не более 1,5 А
Напряжение зажигания …… не более 30 В
Ток в цепи анода в импульсе …… 10-20 А
Характеристика зажигания отрицательная.
Контрольная точка пусковой характеристики при сопротивлении в цепи сетки 300 ком и напряжении на аноде 100 в …… от -6 до -2 В
Сопротивление в цепи сетки …… 0,1-1,0 МОм
Условия эксплуатации
При эксплуатации тиратрона в схеме модулятора для зажигания тиратрона на его сетку рекомендуется подавать положительный прямоугольный импульс с амплитудой не менее 50 в и длительностью 2- 4 мсек. Величина сопротивления утечки и емкость разделительного конденсатора должны обеспечивать постоянную времени, равную 1-2 периодам повторения импульсов.
