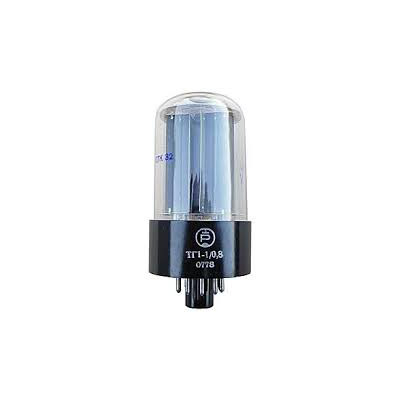

ТГ1-1/0,8

Тиратрон с подогревным катодом.
Предназначен для работы в электропреобразовательных и релейных установках.
Выпускается в стеклянном оформлении.
Цоколь специальный, 10-штырьковый, с ключом.
Баллон наполнен ксеноно-криптоновой смесью.
Катод оксидный, косвенного накала.
Время разогрева 60 сек.
Работает в любом положении.
Температура окружающей среды от -60 до +70° С.
Охлаждение естественное.
Срок службы — не менее 500 ч.Номинальные технические характеристики ТГ1-1/0.8:
• Ток накала …… не более 3 А
• Ток анода …… не более 1 А
• Напряжение зажигания …… не более 50 В
• Напряжение 2-й сетки запирающее отрицательное …… не более 15 В
• Напряжение анода обратное …… не более 800 В
• Падение напряжения между анодом и катодом …… не более 15 В
• Долговечность …… не менее 500 ч.Предельно допустимые электрические величины:
• Напряжение накала …… 5,7–6,9 В
• Напряжение анода прямое …… 420 В
• Напряжение анода обратное …… 800 В
• Напряжение сеток отрицательное …… 100 В
• Напряжение между катодом и подогревателем:
— при положительном потенциале подогревателя …… 25 В
— при отрицательном потенциале подогревателя …… 50 В
• Ток анода (амплитудное значение) …… 6 А
