6Ж7

Высокочастотный пентод



S	Ri	Cвх	Cвых	Cпр
1.2	1000	7	12	0.005

Пентод 6Ж7 предназначен для усиления напряжения ВЧ.
Применяется для усиления напряжения ВЧ в супергетеродинных приемниках в каскадах УПЧ с нерегулируемым усилением, как отдельный гетеродин в триодном включении, в предварительных УНЧ и в измерительной аппаратуре.

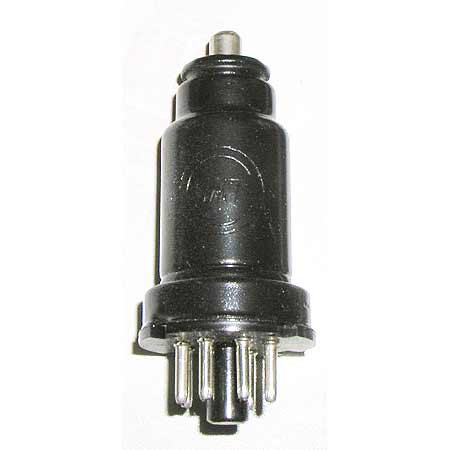

Выпускается в металлическом оформлении.
Срок службы не менее 500 ч.

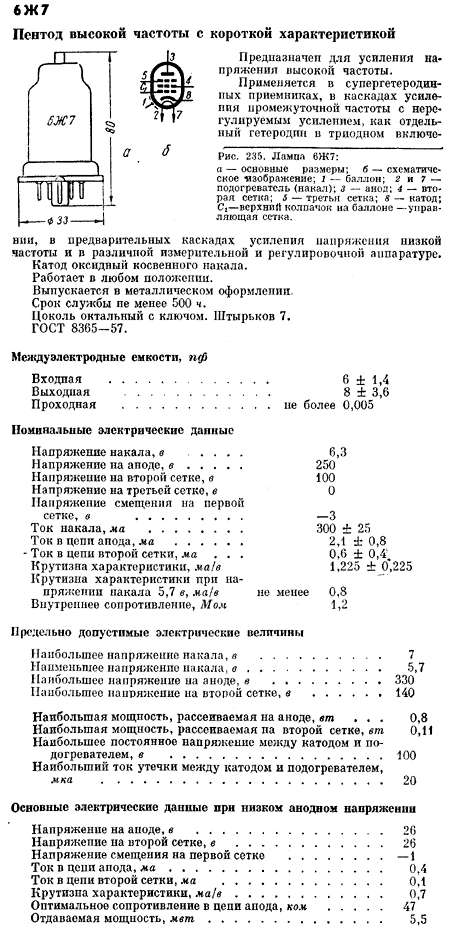

Основные технические характеристики 6Ж7:
• Номинальные электрические данные
• Напряжение накала, В …… 6,3
• Напряжение на аноде, В …… 250
• Напряжение на второй сетке, В …… 100
• Напряжение на третьей сетке, В …… 0
• Ток накала, мА …… 300 ±25
• Ток в цепи анода, мА …… 2,1 ±0,8
• Ток в цепи второй сетки, мА …… 0,6 ±0,4
• Крутизна характеристики, мА/В …… 1,22 ±0,4
• Внутреннее сопротивление, мОм …… 1,2

Предельно допустимые электрические величины
• Наибольшее напряжение накала, В …… 6,9
• Наименьшее напряжение накала, В …… 5,7
• Наибольшее напряжение на аноде, В …… 330
• Наибольшее напряжение па второй сетке, В …… 140
• Наибольшая мощность, рассеиваемая на аноде, Вт …… 0,8
• Наибольшая мощность, рассеиваемая на второй сетке, Вт …… 0,11
• Наибольшее постоянное напряжение между катодом и подогревателем, В …… 100
• Наибольший ток утечки между катодом и подогревателем, мкА …… 20
