6Ж4П

130.00

Высокочастотный пентод 6Ж4П

Предназначен для усиления напряжения высокой частоты.
Артикул: 6zh4p Категории: ,

6Ж4П

Высокочастотный пентод



SRiCвхCвыхCпр
4.415005.550.003

Высокочастотный пентод.
Предназначен для усиления напряжения высокой частоты.
Долговечность не менее 5000 ч.
Масса не более 13 г.

Основные технические характеристики на 6Ж4П:
Напряжение накала …… 6,3 ± 0,6 В
Ток накала …… 300 ± 25 мА
Напряжение анода номинальное (постоянное) …… 250 В
Напряжение анода предельное (постоянное) …… 300 В
Ток анода …… 11 ± 3,3 мА
Ток катода предельный …… 20 мА
Обратный ток сетки первой ……  не более 0,5 мкА
Напряжение сетки второй номинальное (постоянное) …… 150 В
Напряжение сетки второй предельное (постоянное) …… 150 В
Ток сетки второй …… 4,5 ± 1,7 мА
Мощность, рассеиваемая анодом, предельная …… 3,5 Вт
Мощность, рассеиваемая сеткой второй, предельная …… 0,9 Вт
Напряжение между катодом и подогревателем предельное (постоянное) …… 90 В
Крутизна характеристики …… 5,7 ± 1,1 мА/В
Внутреннее сопротивление …… около 0,9 МОм

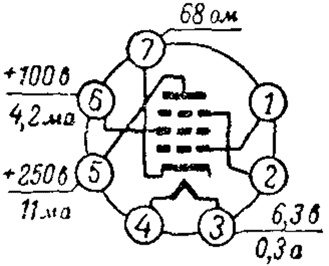

Сопротивление в цепи катода для автоматического смещения …… 68 Ом
Сопротивление в цепи сетки первой предельное …… 0,5 МОм
Емкость входная …… 6,3 пФ
Емкость выходная …… 6,3 пФ
Емкость проходная …… не более 0,0035 пФ
Оформление …… стеклянное миниатюрное.
