6Ж38П-ЕВ

190.00

Высокочастотный пентод 6Ж38П-ев долговечный вибростойкий.

Предназначен для широкополосного усиления напряжения высокой частоты.
Артикул: 6zh38pev Категории: ,

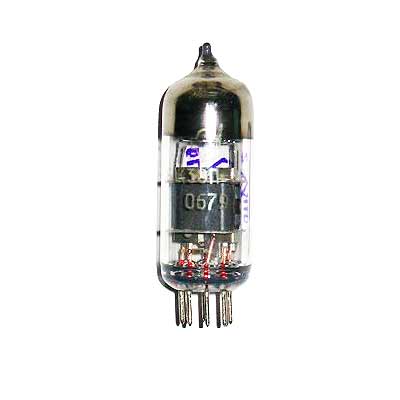

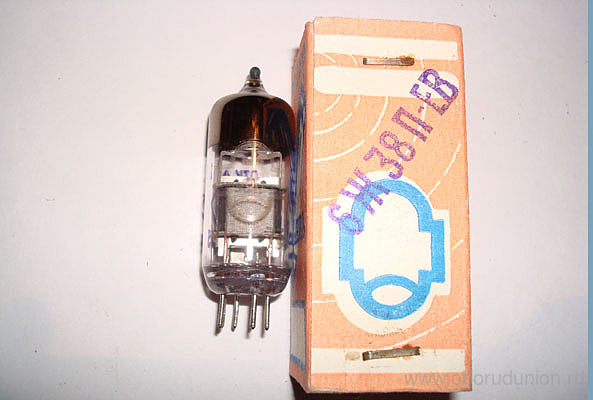

6Ж38П-ЕВ



Пентод высокочастотный с короткой характеристикой


Обозначения:
а — анод, с1 — сетка первая, с2 — сетка вторая, с3 — сетка третья, к — катод, п — подогреватель катода, э — экран.

Высокочастотный пентод долговечный вибростойкий.
Предназначен для широкополосного усиления напряжения высокой частоты.
Долговечность не менее 5000 ч.
Масса не более 15 г.

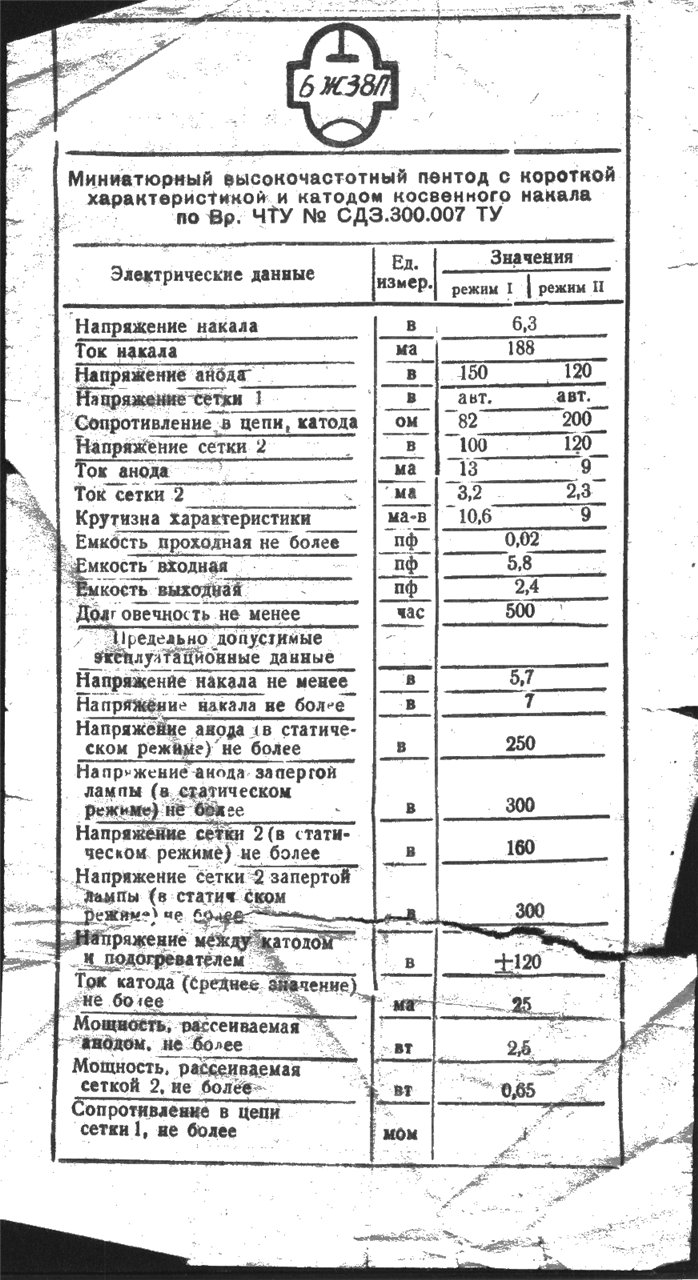

Основные технические характеристики на 6Ж38П-ЕВ:
Напряжение накала …… 6,3 ± 0,6 В
Ток накала …… 90 ± 20 мА
Напряжение анода предельное (постоянное) …… 300 В
Ток катода предельный …… 20 мА
Мощность, рассеиваемая анодом, предельная …… 3,0 Вт
Мощность, рассеиваемая сеткой второй, предельная …… 0,5 вт
Напряжение между катодом и подогревателем предельное (постоянное) …… 120 В
Сопротивление в цепи сетки первой предельное …… 1 МОм
Емкость входная …… 5,8 пФ
Емкость выходная …… 3,1 пФ
Емкость проходная …… не более 0,02 пФ
Оформление …… стеклянное миниатюрное.
