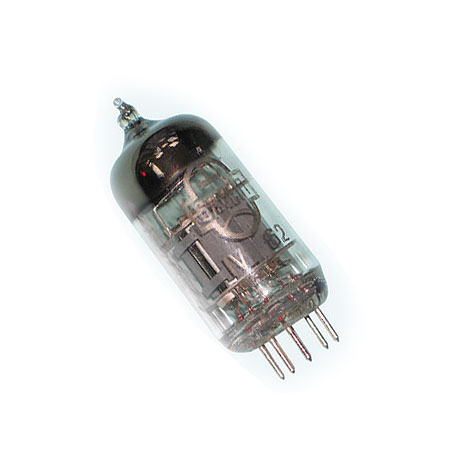

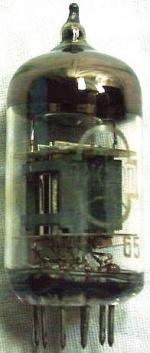

6Ж20П

Пентод высокочастотный с катодной сеткой

Назначение: широкополосное усиление напряжения высокой частоты.

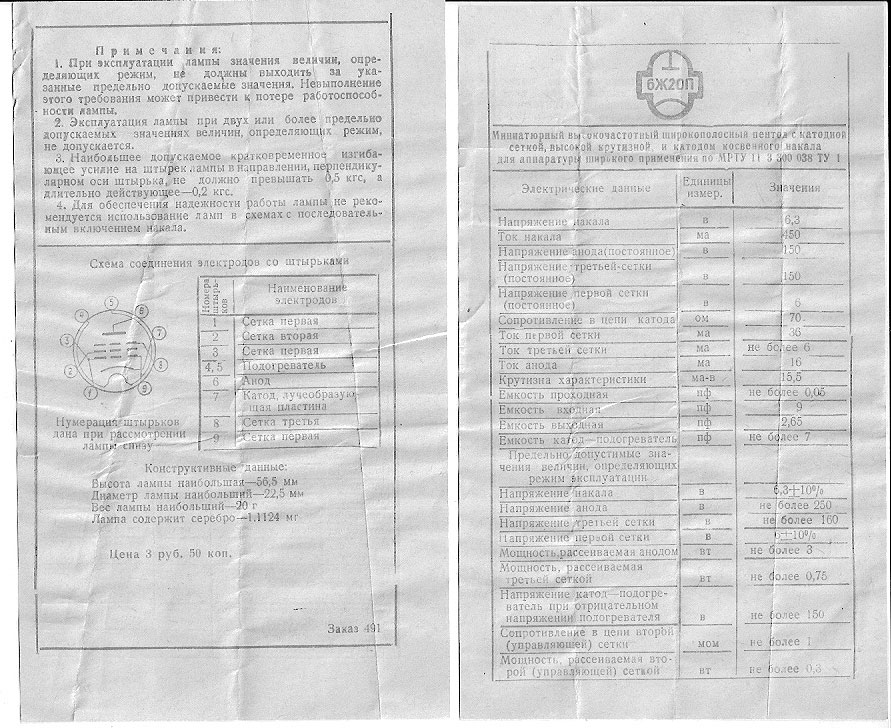

 Обозначения:схема соединений электродов с внешними выводами лампы
6Ж20П.
1 — сетка первая (катодная);
2 — сетка вторая (управляющая);
3 — сетка первая (катодная);
4 — подогреватель;
5 — подогреватель;
6 — анод;
7 — катод;
8 — сетка третья (экранирующая);
9 — сетка первая (катодная).

Основные данные
Напряжение накала 6,3 ± 0,6 В
Ток накала 450 ± 40 мА
Напряжение анода номинальное (постоянное) 150 В
Напряжение анода предельное (прим 1) (постоянное) 200 В
Ток анода 16,5 ± 4 мА
Напряжение катодной (первой) сетки номинальное (постоянное) 6 В
Напряжение катодной (первой) сетки наибольшее (постоянное) 6,6 В
Напряжение катодной (первой) сетки наименьшее (постоянное) 5,4 В
Ток катодной сетки (первой) 35 +3 -10 мА
Напряжение управляющей (второй) сетки Минус 20 В
Обратный ток управляющей (второй) сетки 0,2 мкА
Напряженке экранирующее (третьей) сетки номинальное
(постоянное) 150 В
Напряжение экранирующее (третьей) сетки предельное
(постоянное) 200 В
Ток экранирующей (третьей) сетки 6 мА
Мощность, рассеиваемая анодом, предельная 4 Вт
Мощность, рассеиваемая сеткой первой, предельная 0,25 Вт
Мощность, рассеиваемая сеткой третьей, предельная 1,2 Вт
Напряжение между катодом к подогревателем предельное
(постоянное) (прим 2) 150 В
Крутизна характеристики 16,5 ± 3,5 мА/В
Внутреннее сопротивление 90 кОм
Эквивалентное сопротивление внутриламповых шумов 0,35 кОм
Входное сопротивление на частоте 60 МГц 6 кОм
Сопротивление в цепи катода для автоматического смещения 70 Ом
Сопротивление в цепи сетки второй предельное 1 МОм
Емкость входная 9,0 ± 1 пФ
Емкость выходная 2,45 ± 0,3 пФ
Емкость проходная 0,04 пФ
Емкость катод — подогреватель 7 пФ
Оформление — стеклянное миниатюрное
Масса 20 г
Прим 1. Предельные эксплуатационные данные приведены для работы в
непрерывном режиме.
Прим 2. При отрицательвом потенциале подогревателя.
