Триод 6С5Д
предназначен для генерирования СВЧ колебаний в диапазоне длинн волн 35-40см.

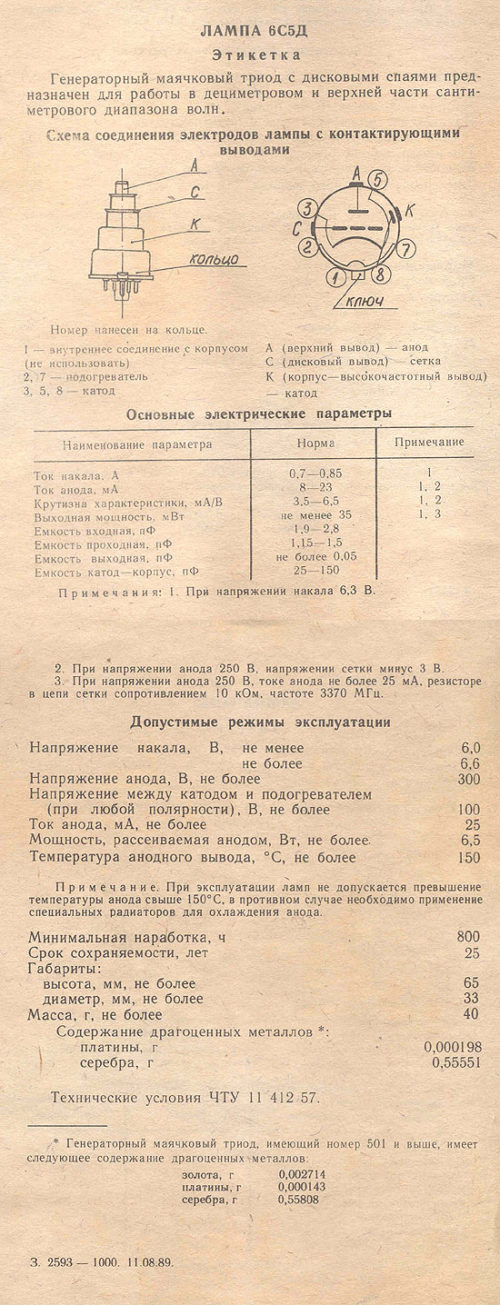

Триод 6С5Д
предназначен для генерирования СВЧ колебаний в диапазоне длинн волн 35-40см.
6С5Д — так называемая маячковая лампа — она выполнена в стеклянном корпусе с дисковыми впаями, что способствует подключению лампы к СВЧ цепям.
| S | Ri | Cвх | Cвых | Cпр |
| 4.75 | 9 | 2.35 | 0.05 | 1.3 |
Цоколь октальный с 6-ю штырьками.
Катод оксидный косвенного накала.
Выводы триода 6С5Д:
| 1 | корпус (не использовать) |
| 2,7 | накал |
| 3,5,8 | катод |
| А | Анод — верхний вывод баллона |
| С | Сетка — дисковый электрод |
| К | Катод — вывод ВЧ |
Параметры лампы 6С5Д:
(номинальный режим)
| Напряжение накала | 6,3В |
| Сопротивление в цепи катода | 56 Ом |
| Ток накала | 800-1050мА |
|
Выходная мощность в импульсе, не менее
(при Ua.имп=3.7КВ, Iа.имп=2.5А, Fимп.=1250Гц, Tимп.=1,0-1,5мкс)
|
2КВт |
| Ёмкость сетка-катод | 2,3..3,3пФ |
| Ёмкость сетка-анод | 1,5..2,3пФ |
| Ёмкость катод-анод | <0,05пФ |
| Наработка | 600ч |
Предельные параметры лампы 6С5Д:
|
Напряжение накала
|
6,0..6,6В
|
|
Напряжение анода
|
300В
|
| Напряжение анода в импульсе | 3700В |
| Максимальный ток анода в импульсе | 2,5А |
|
Максимальная мощность, рассеиваемая анодом
|
7,5Вт 1)
|
|
Максимальное напряжение катод-подогреватель
|
±100В
|
|
Максимальная частота генерирования
|
2800МГц
|
|
Температура корпуса (спаев)
|
+150°С
|
| Температура среды | +50°С |
-
Допускается кратковременное увеличение мощности, рассеиваемой анодом до 9Вт в течение 30минут с перерывом не менее 2 часов.
-
Импульсное напряжение анода должно подаваться на лампу не ранее чем через 60с после подачи напряжения накала.
-
Катод лампы 6С9Д соединен с корпусом – вывод 1 и нижний металлический цилиндр. Выводом 1 при присоединении к ВЧ-цепям пользоваться не рекомендуется.
