6С19П (-в, -др, -вр)
140.00₽
Триод 6С19П предназначен для работы в стабилизаторах напряжения и усилителях низкой частоты.
6С19П
Триод

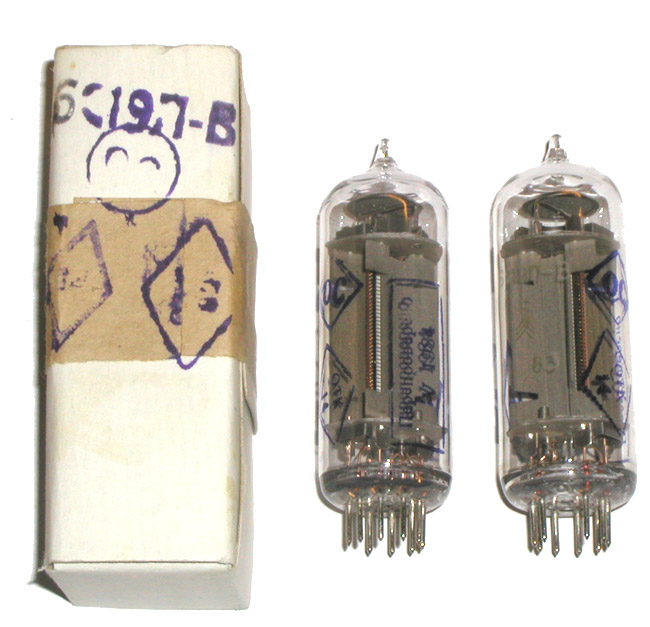

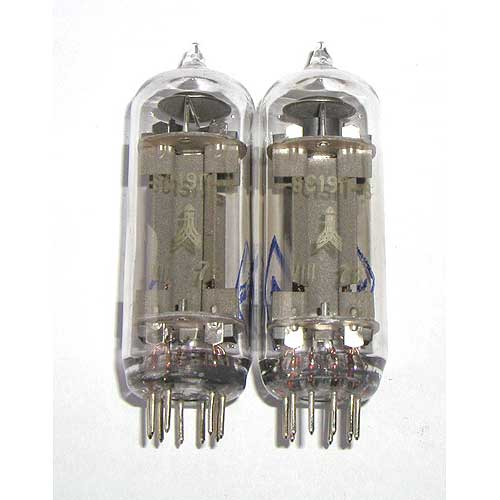

Триод 6С19П предназначен для работы в стабилизаторах напряжения и усилителях низкой частоты. Лампы 6С19П-В с повышенной вибростойкостью.
Выводы лампы 6С19П:
| 1,3,6,8 | анод |
| 2,7 | сетка |
| 4 | накал |
| 5 | накал |
| 9 | катод |

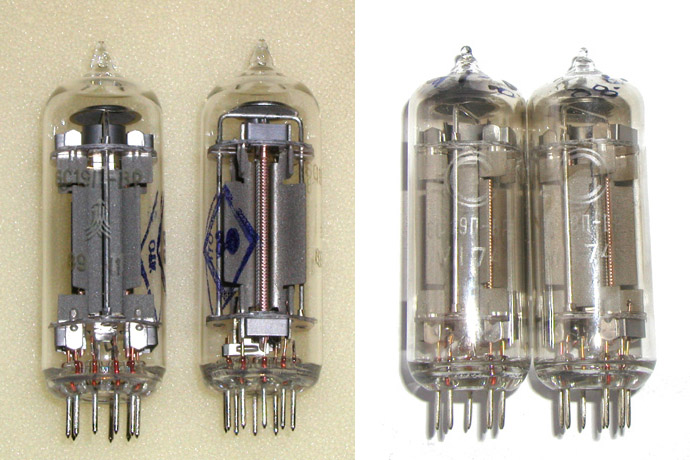

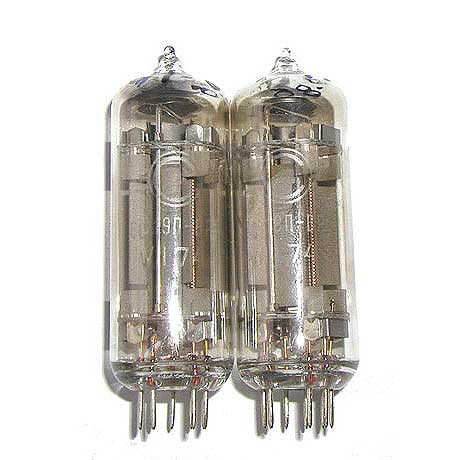

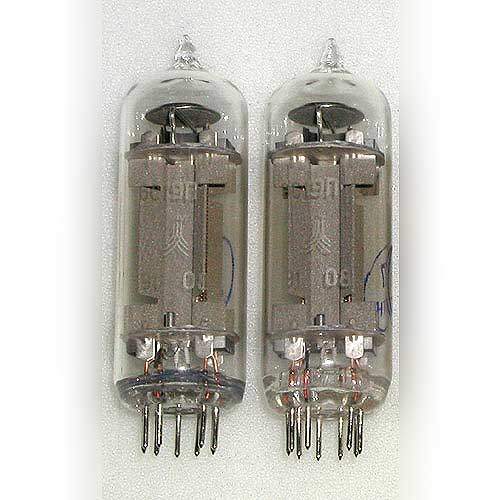

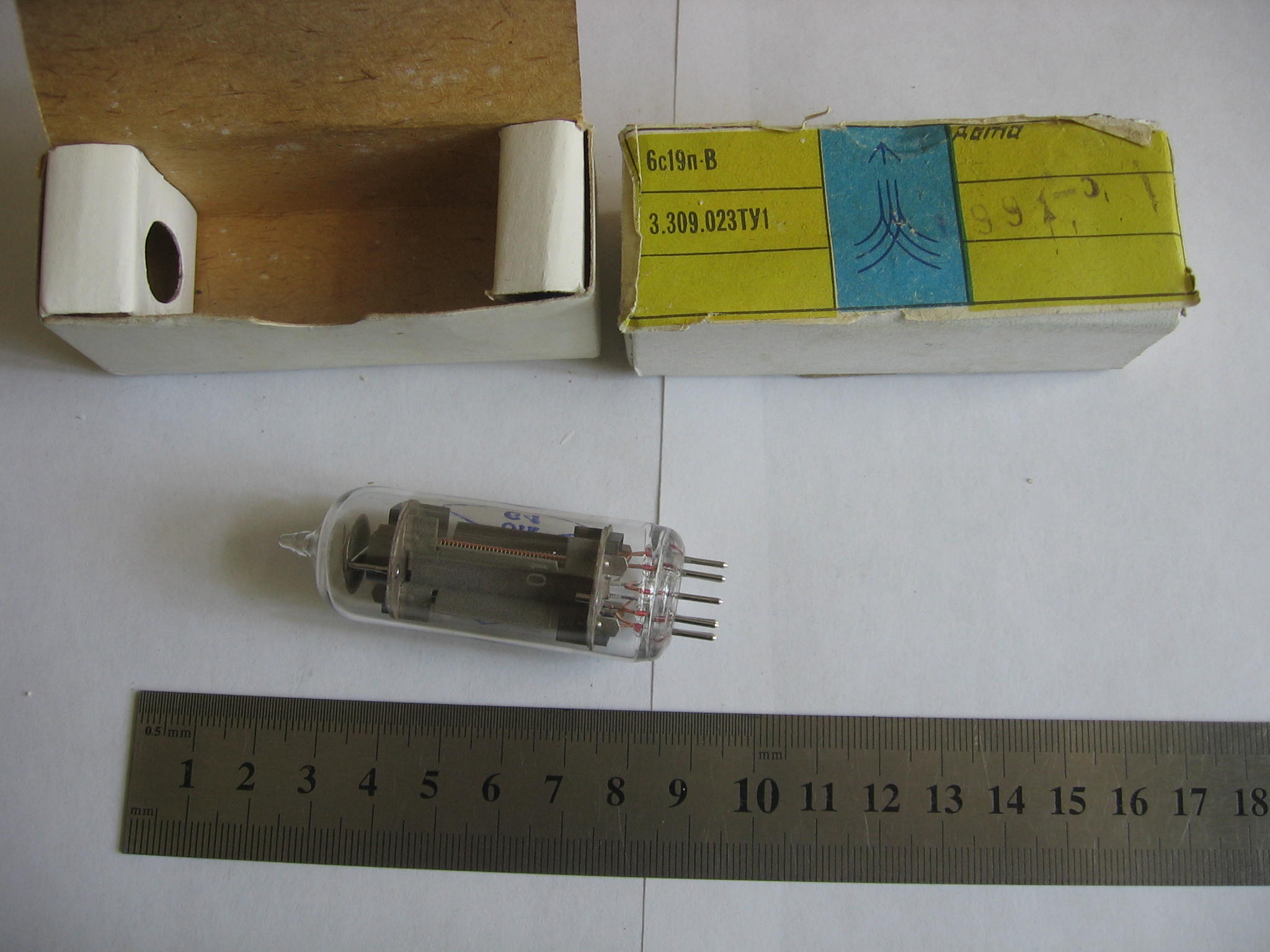

Лампа 6С19П выполнена в стеклянном пальчиковом корпусе с 9-ю выводами и работает в любом положении. Катод оксидный косвенного накала.

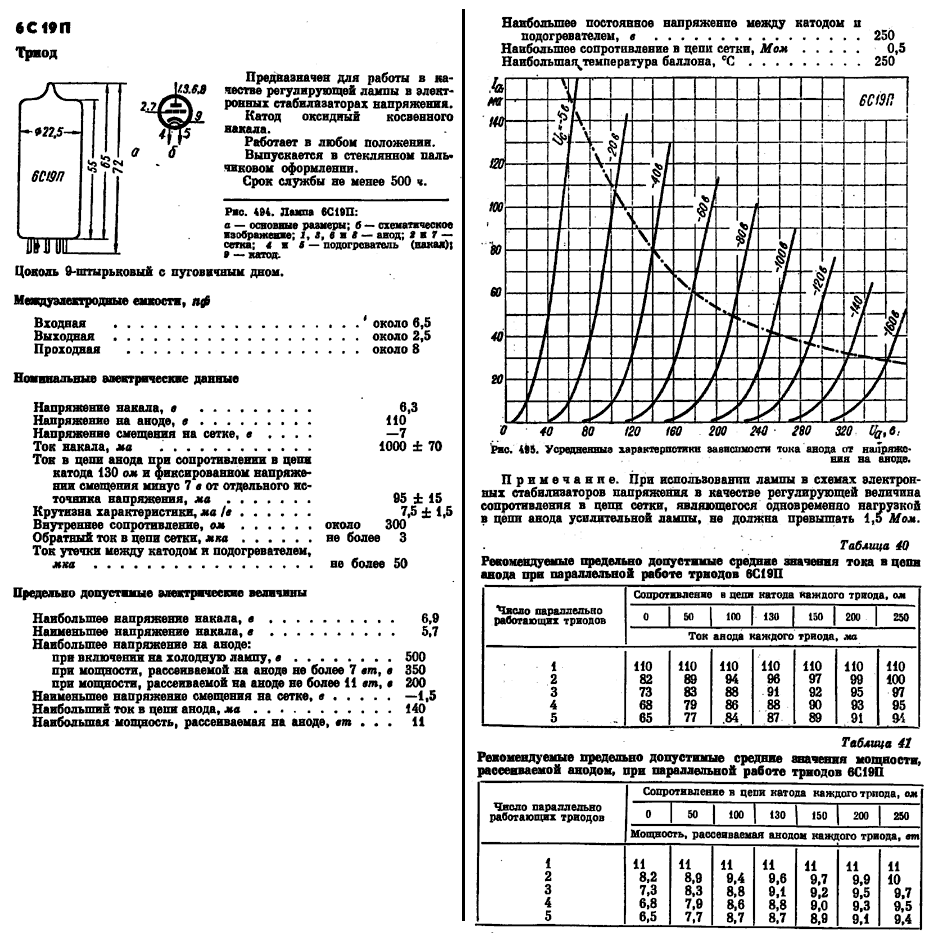

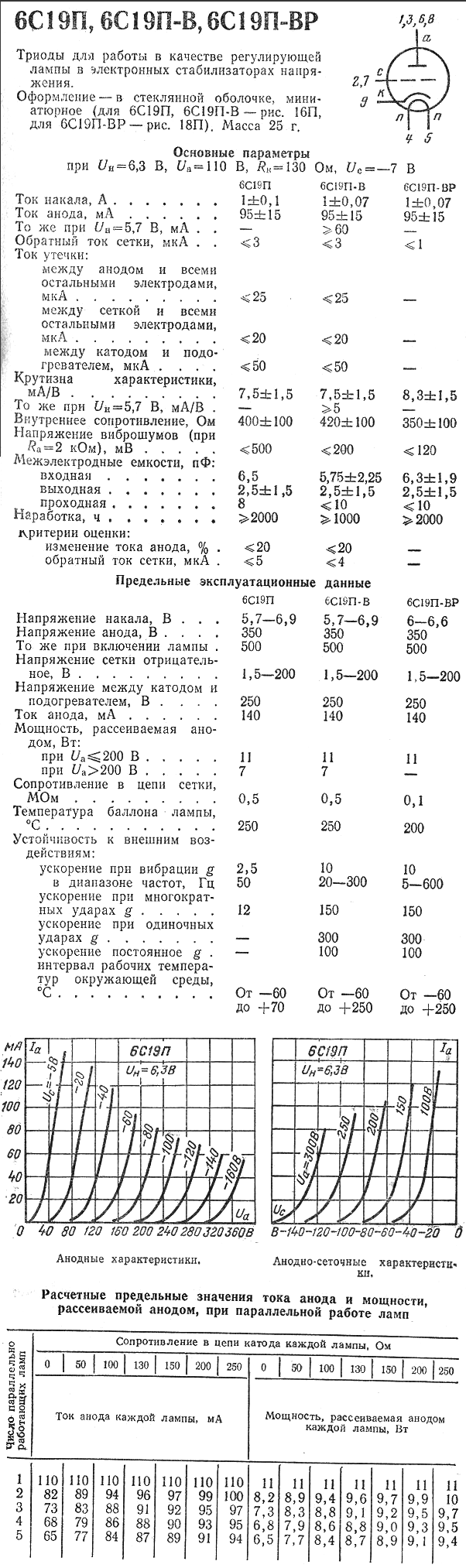

Параметры триода 6С19П:
| Параметр | 6С19П | 6С19П-В |
| Напряжение накала | 6,3В | |
| Напряжение анода | 110В | |
| Ток накала | 1,0±0,1А | 1,0±0,07А |
| Ток анода | 95±15мА | |
| Обратный ток сетки | <3мкА | |
| Крутизна характеристики | 7,5±1,5мА/В | |
| Напряжение смещения на сетке | -7В | |
| Сопротивление в цепи катода для автоматического смещения | 130 ом | |
| Внутреннее сопротивление | 400±100ом | 420±100ом |
| Напряжение виброшумов | <500мВ | <200мВ |
| Эквивалентное сопротивление внутриламповых шумов | 0,2Ком | |
| Входная ёмкость | около 6,5пФ | 5,75±2,25пФ |
| Выходная ёмкость | 2,5±1,5пФ | 2,5±1,5пФ |
| Проходная ёмкость | около 8пФ | <10пФ |
| Ток утечки катод-подогреватель | <20МкА | New Cell |
| Срок службы | 2000ч | 1000ч |
Предельные параметры лампы 6С19П:
| Напряжение накала | 5,7..6,9В |
| Напряжение анода | 350В |
| Напряжение сетки отрицательное | 1,5..200В |
|
Максимальная мощность на аноде:
при Ua<200В
при Uа>200В
|
11Вт
7Вт
|
|
Ток анода
|
140мА |
| Наибольшее напряжение между катодом и подогревателем |
250В
|
| Максимальное сопротивление в цепи сетки | 500Ком |
| Температура баллона | +250°C |
| Температура среды | -60..+70°C* |
| Наработка | 10000ч |
* для 6С19П-В до +250°C
