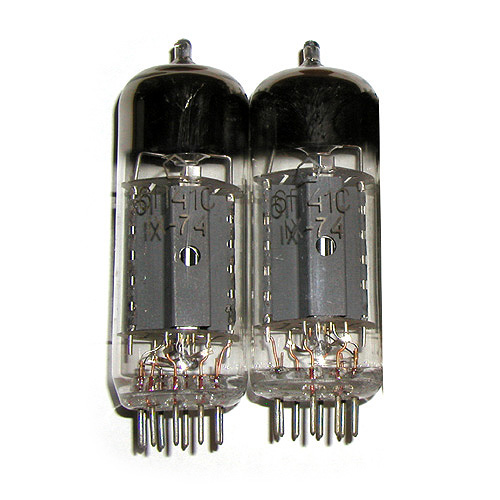

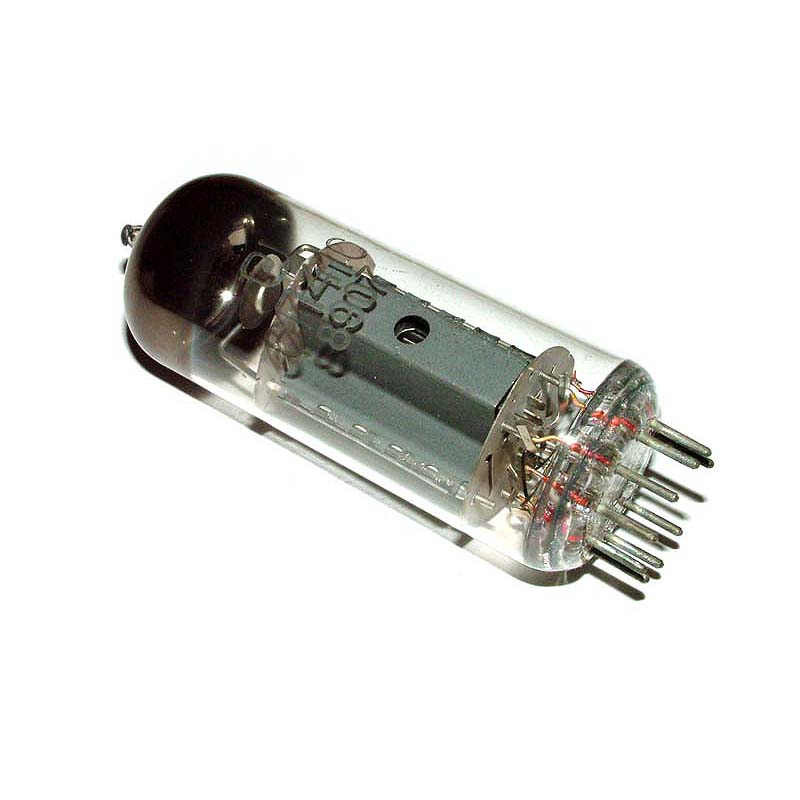

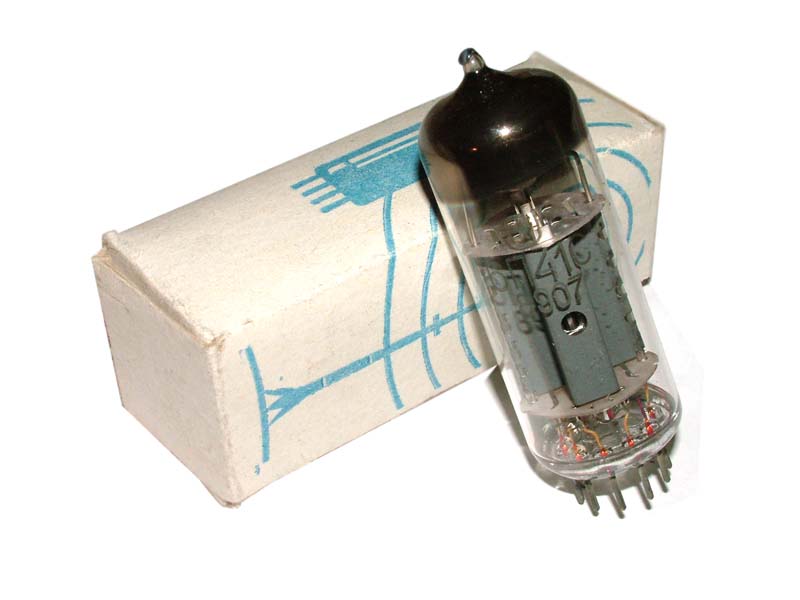

6П41С

Выходной лучевой тетрод

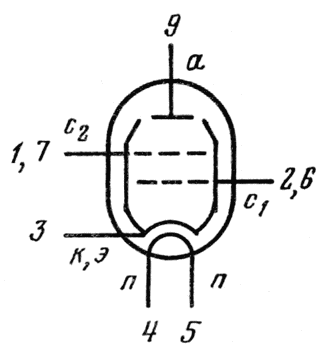

 Обозначения:а — анод, с₁ — сетка первая, с₂ — сетка вторая, лп — лучеобразующие пластины, к — катод, п — подогреватель катода.

Выходной лучевой тетрод.

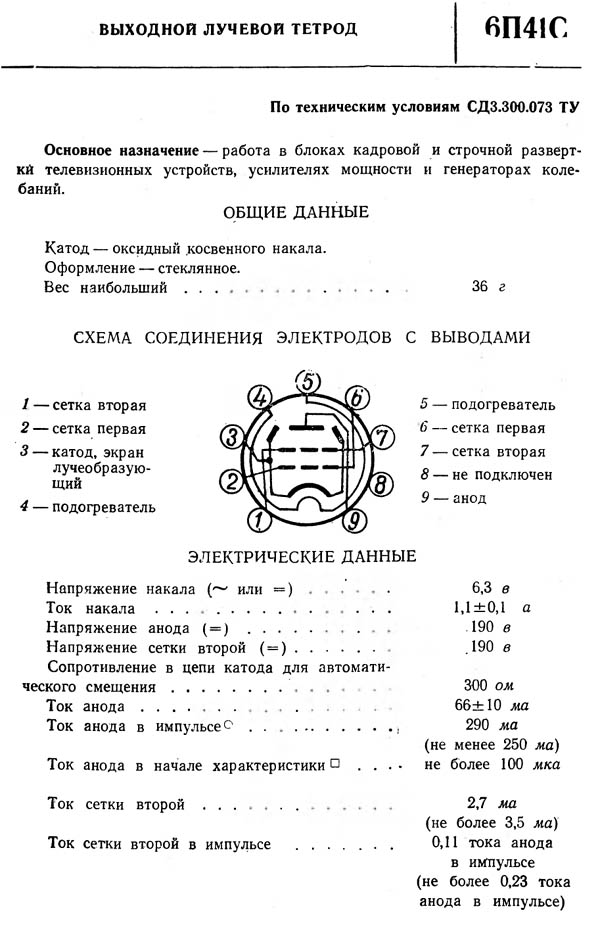

Предназначен для работы в блоках кадровой и строчной развертки телевизионных устройств, усилителях мощности и генераторах колебаний.
Долговечность не менее 2000 ч.
Масса не более 36 г.
Раположение штырьков РШ24-1.

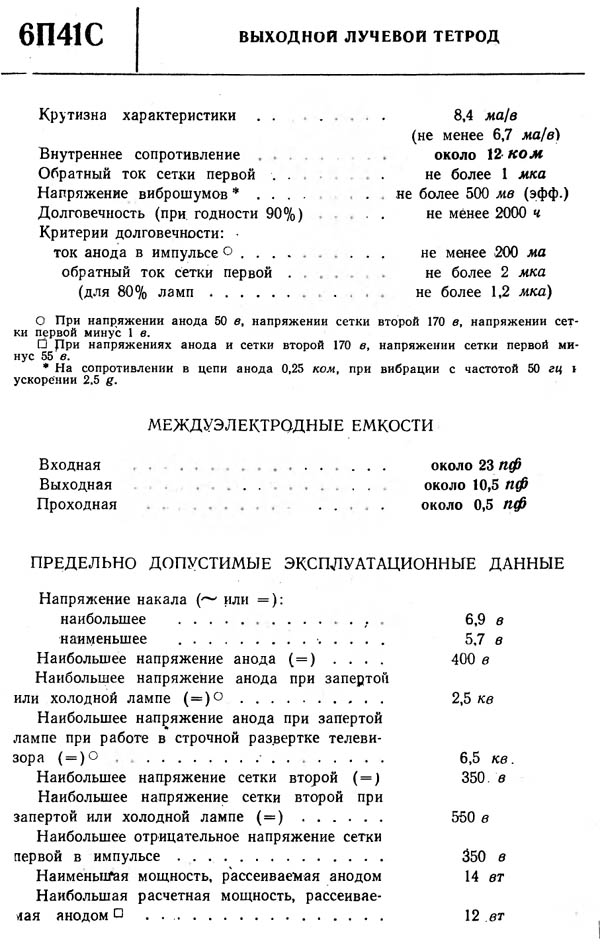

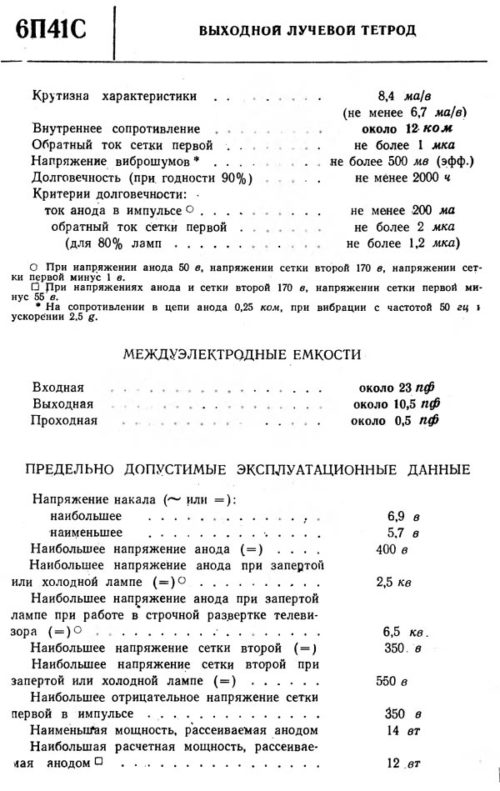

Основные технические характеристики 6П41С:
Номинальные электрические данные:
• Напряжение накала, В …… 6,3 ±0,6
• Ток накала, А …… 1,1 ±0,1
• Напряжение на аноде, В …… 190
• Напряжение на второй сетке, В …… 190
• Сопротивление в цепи катода, Ом …… 300
• Ток в цепи анода, мА …… 66 ±10
• Ток в цепи второй сетки, мА …… не более 32
• Крутизна характеристики, мА/В …… 8,4
• Внутреннее сопротивление, кОм ….. 12
• Ток первой сетки обратный, мкА …… не более 1

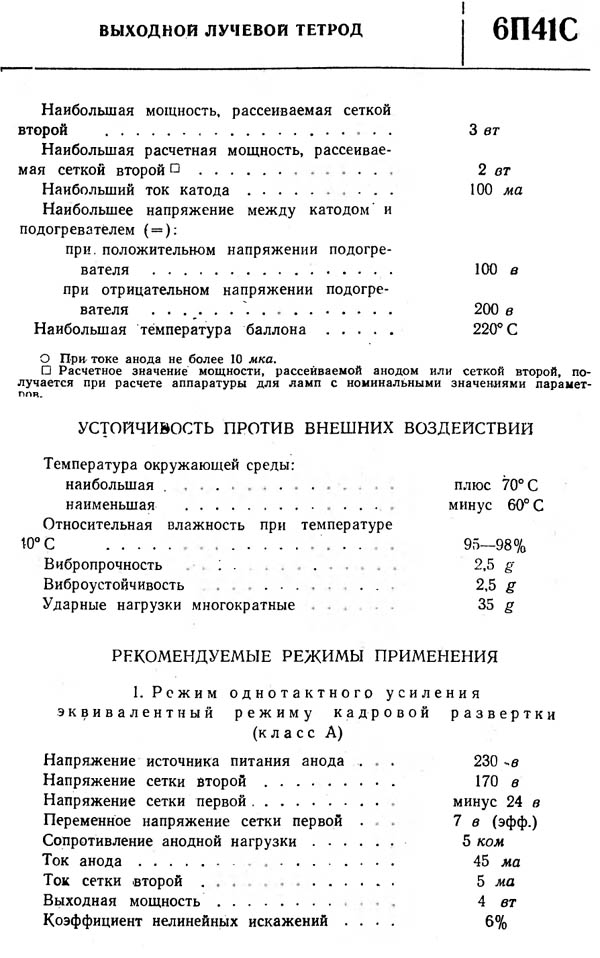

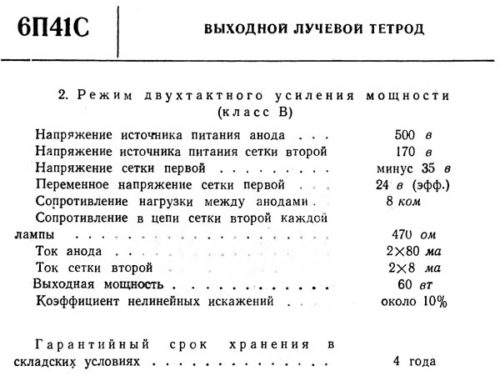

Предельно допустимые электрические величины:
• Наибольшее напряжение на аноде, В ……. 400
• Наибольшее напряжение на второй сетке, В ……. 350
• Наибольшая мощность, рассеиваемая на аноде, Вт …… 14
• Наибольшая мощность, рассеиваемая на второй сетке, Вт …… 3
• Наибольший ток в цепи анода, мА …… 100
• Наибольшее напряжение на аноде при запертой лампе, В ……. 2500
• Наибольшее напряжение на второй сетке при запертой лампе, В …….550
• Наибольшее напряжение катод-подогреватель, В ….. 100
