6П30Б

210.00

Сверхминиатюрный выходной пентод 6П30Б повышенной надежности

Предназначен для работы в выходных каскадах радиотехнических устройств.
Артикул: 6p30b Категории: ,

6П30Б

Выходной пентод


Обозначения:
а — анод, с1 — сетка первая, с2 — сетка вторая, с3 — сетка третья, к — катод, п — подогреватель катода.

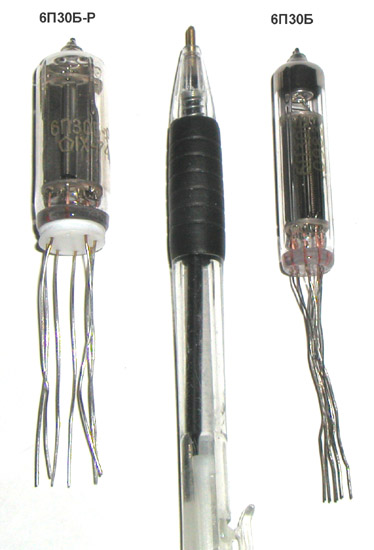

Сверхминиатюрный выходной пентод повышенной надежности.
Предназначен для работы в выходных каскадах радиотехнических устройств.
Катод оксидный косвенного накала.
Работает в любом положении.
Выпускается в стеклянном миниатюрном оформлении.
Долговечность не менее 1500 ч.
Масса не более 6,5 г.

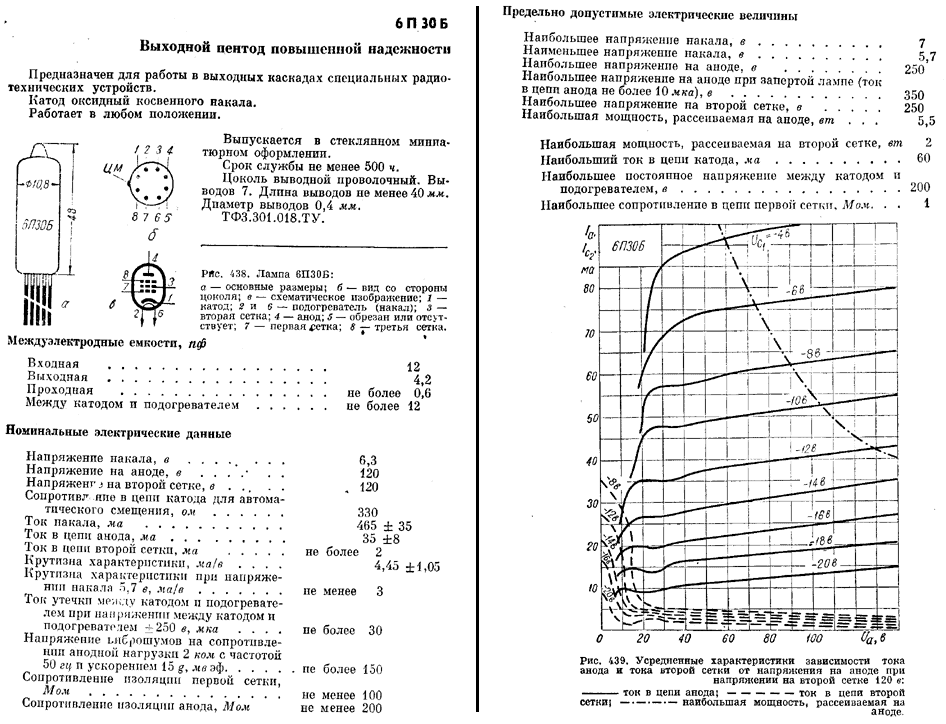

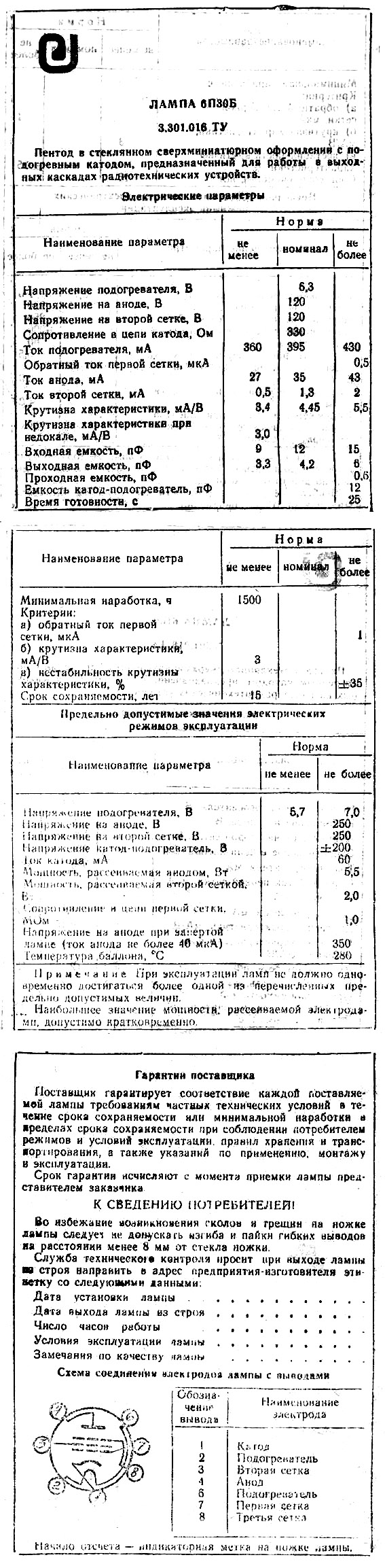

Основные технические характеристики 6П30Б:
Номинальные электрические данные:
• Напряжение накала, В …… 6,3 ±0,6
• Ток накала, мА …… 395
• Напряжение на аноде, В …… 120
• Напряжение на второй сетке, В …… 120
• Сопротивление в цепи катода, Ом …… 330
• Ток в цепи анода, мА …… 35 ±8
• Ток в цепи второй сетки, мА …… 1,3 ±0,7
• Крутизна характеристики, мА/В …… 4,45

Предельно допустимые электрические величины:
• Наибольшее напряжение на аноде, В ……. 250
• Наибольшее напряжение на второй сетке, В ……. 350
• Наибольшая мощность, рассеиваемая на аноде, Вт …… 5,5
• Наибольшая мощность, рассеиваемая на второй сетке, Вт …… 2
• Наибольший ток в цепи катода, мА …… 60
• Наибольшее напряжение на аноде при запертой лампе, В ……. 350
• Наибольшее напряжение катод-подогреватель, В ….. 200
• Наибольшее сопротивление в цепи первой сетки, мОм …… 1
