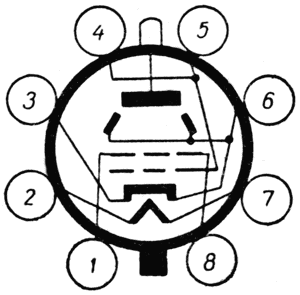

Схема соединения электродов лампы 6П20С со штырьками: 1 — вторая сетка; 2 и 7 — подогреватель (накал); 3 — катод и лучеобразующие пластины; 4 — первая сетка; 5 — первая сетка; 6 — катод и лучеобразующие пластины; 8 — вторая сетка. Верхний колпачок на баллоне — анод.

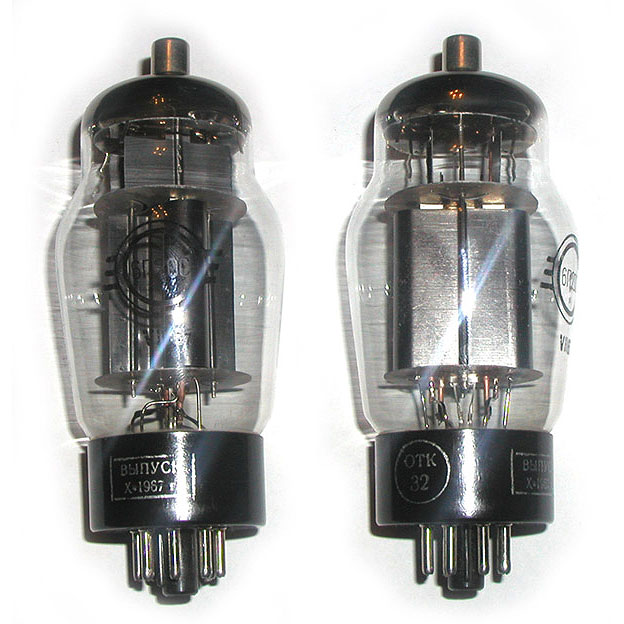

6П20С Выходной лучевой тетрод. Предназначен для работы в выходных каскадах строчной развертки приемников цветного телевидения. Долговечность не менее 500 ч. Масса не более 75 г.
Uн,V
Iн,mA
Ua,V
Ia,mA
Uc2,V
Uamax,V
6,3
2500
175
90
175
450
Uc2max,V
Ic2,ma
S ma/V
Uc1,V
Pc2 max,Вт
Pa max,Вт
200
<10
8.5
-30
3.6
2.7

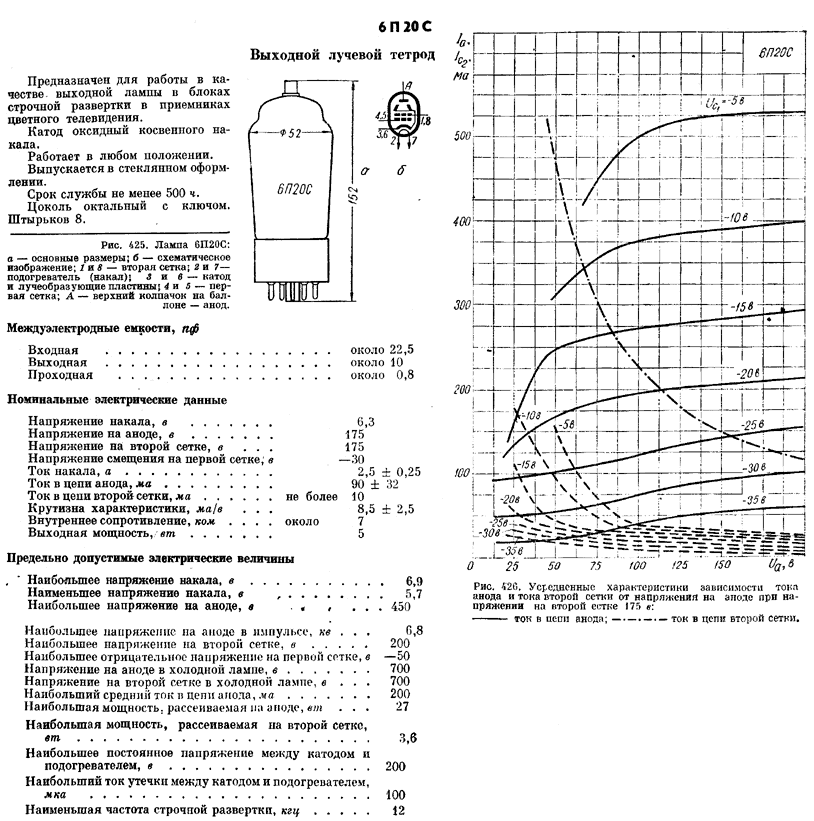

Основные данные Напряжение накала 6,3 ± 0,6 В Ток накала 2,5 ± 0,25 А Напряжение анода номинальное (постоянное) 175 В Напряжение анода предельное (постоянное) 450 В Напряжение анода предельное (постоянное) холодной лампы 700 В Напряжение анода предельное (амплитуда импульса) 6,8 кВ Ток анода 90 ± 32 мА Ток анода предельный (среднее значение) 200 мА Напряжение сетки первой номинальное (постоянное) Минус 30 В Напряжение сетки первой предельное (постоянное) Минус 50 В Напряжение сетки первой предельное (амплитуда импульса) Минус 200 В Обратный ток сетки первой 3 мкА Напряжение сетки второй номинальное (постоянное) 175 В Напряжение сетки второй предельное (постоянное) 200 В Напряжение сетки второй предельное (постоянное) холодной лампы 700 В Ток сетки второй 10 мА Мош,ность, рассеиваемая анодом, предельная 27 Вт Мощность, рассеиваемая сеткой второй, предельная 3,6 Вт Напряжение между катодом и подогревателем предельное (постоянное) 200 В Крутизна характеристики 8,5 ± 2,5 мА/В Внутреннее сопротивление 7 кОм Частота строчной развертки наименьшая 12 кГц Ток утечки между катодом и подогревателем 100 мкА Долговечность 500 ч Наибольшая температура баллона 200° С Емкость входная 22,5 пФ Емкость выходная 10 пФ Емкость проходная 0,8 пФ Катод — оксидный косвенного накала Оформление — стеклянное с октальным цоколем Масса 75 г Прим 1. При токе анода, равном нулю. Длительность импульса не более 12 мксек (обратный ход строчной развертки).
