6П13С



Выходной лучевой тетрод



S	Ri	Rа	Pа	Pвых
8.5	25	—	14	—

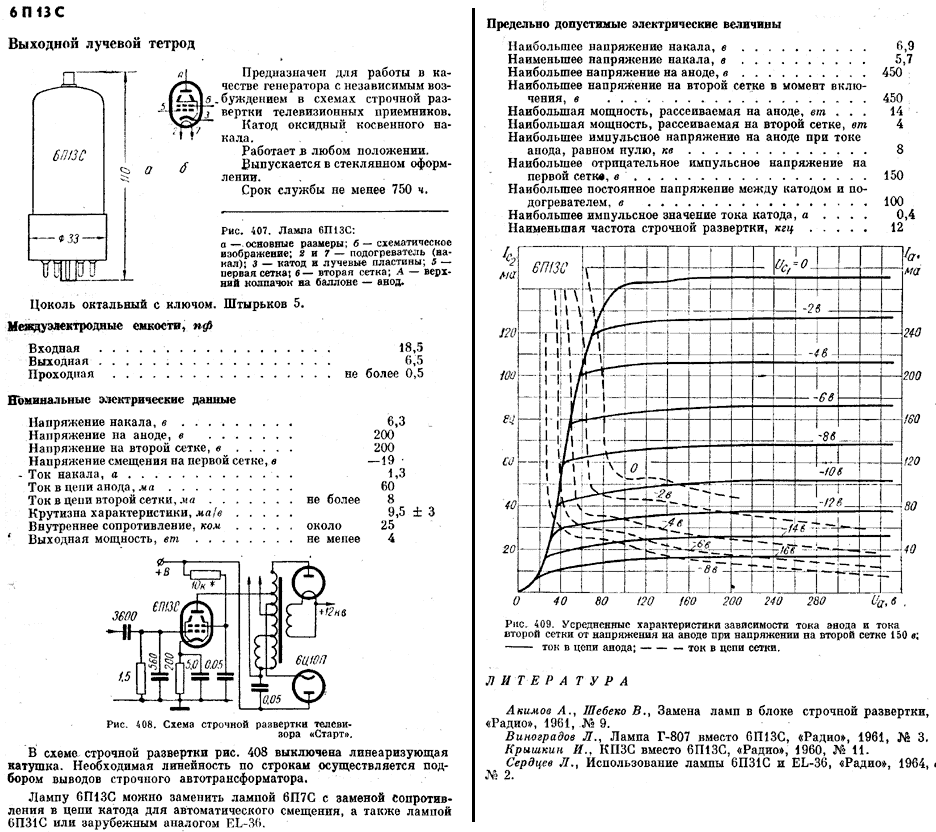

Основные размеры лампы 6П13С.



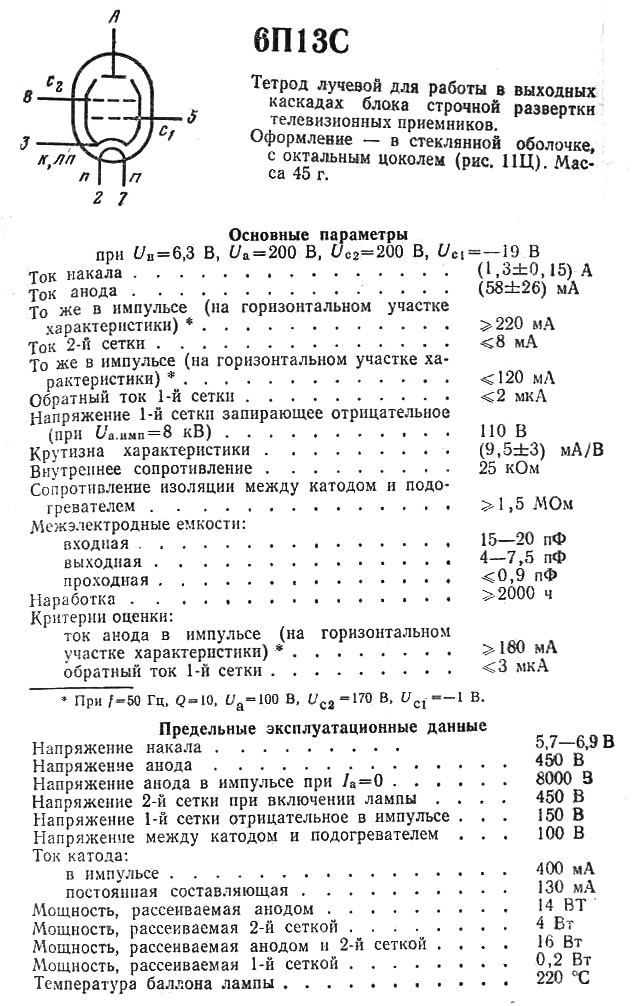

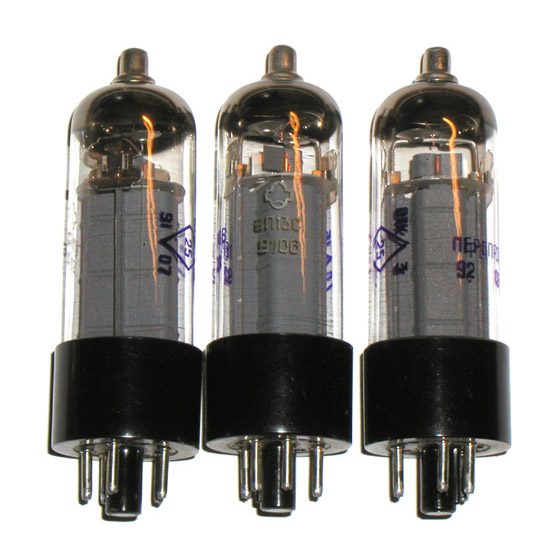

Общие данные

Выходной тетрод 6П13С предназначен для работы в качестве генератора с независимым возбуждением в схемах строчной развертки телевизионных приемников.
Катод оксидный косвенного накала.
Работает в любом положении.
Выпускается в стеклянном оформлении.
Срок службы не менее 750 час.

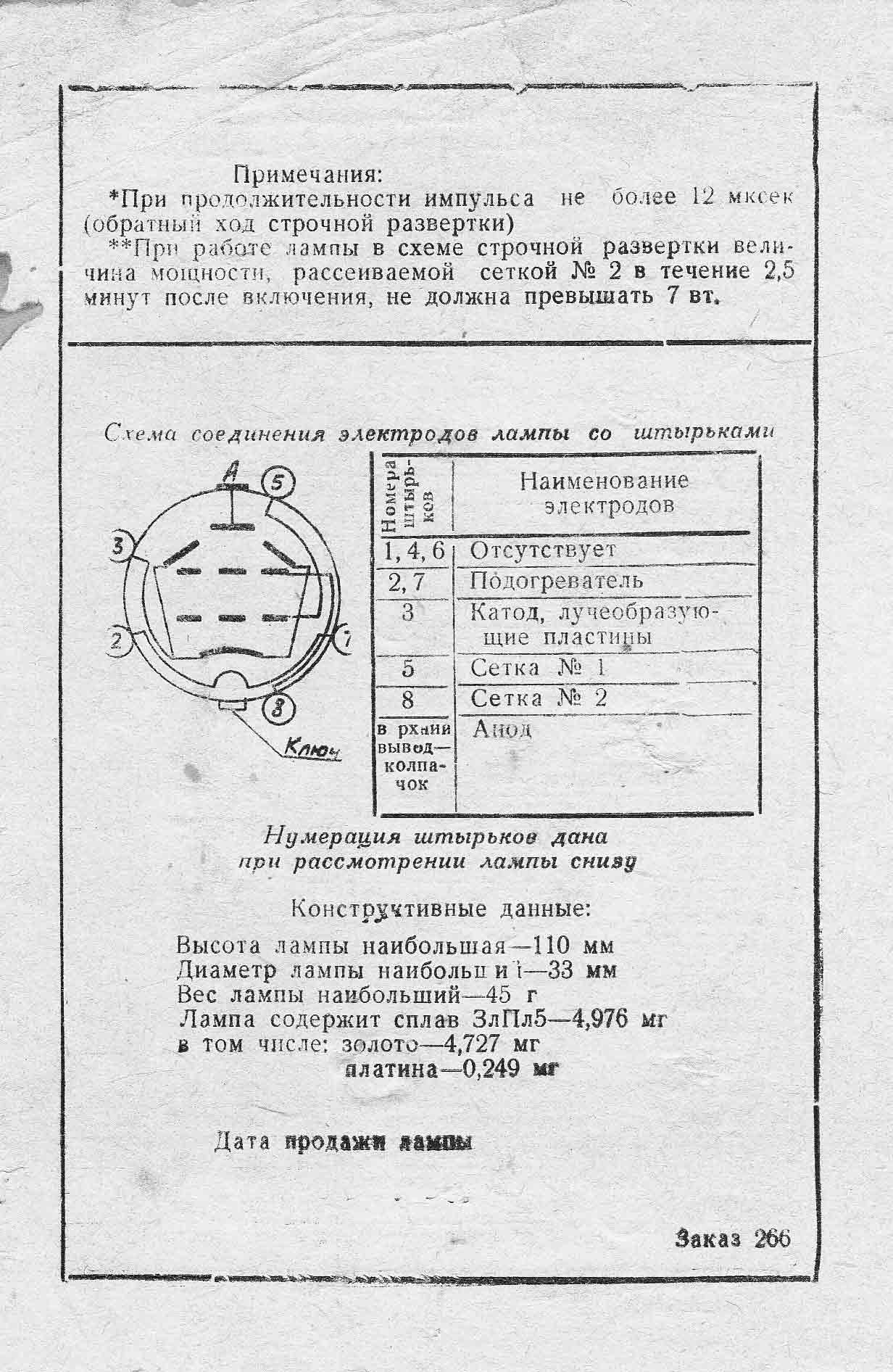

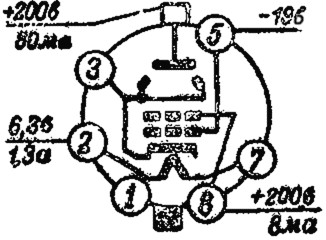

Цоколь октальный с ключом. Штырьков 5.





Междуэлектродные емкости, пФ

Входная 18.5. Выходная 6.5. Проходная не более 0.5.





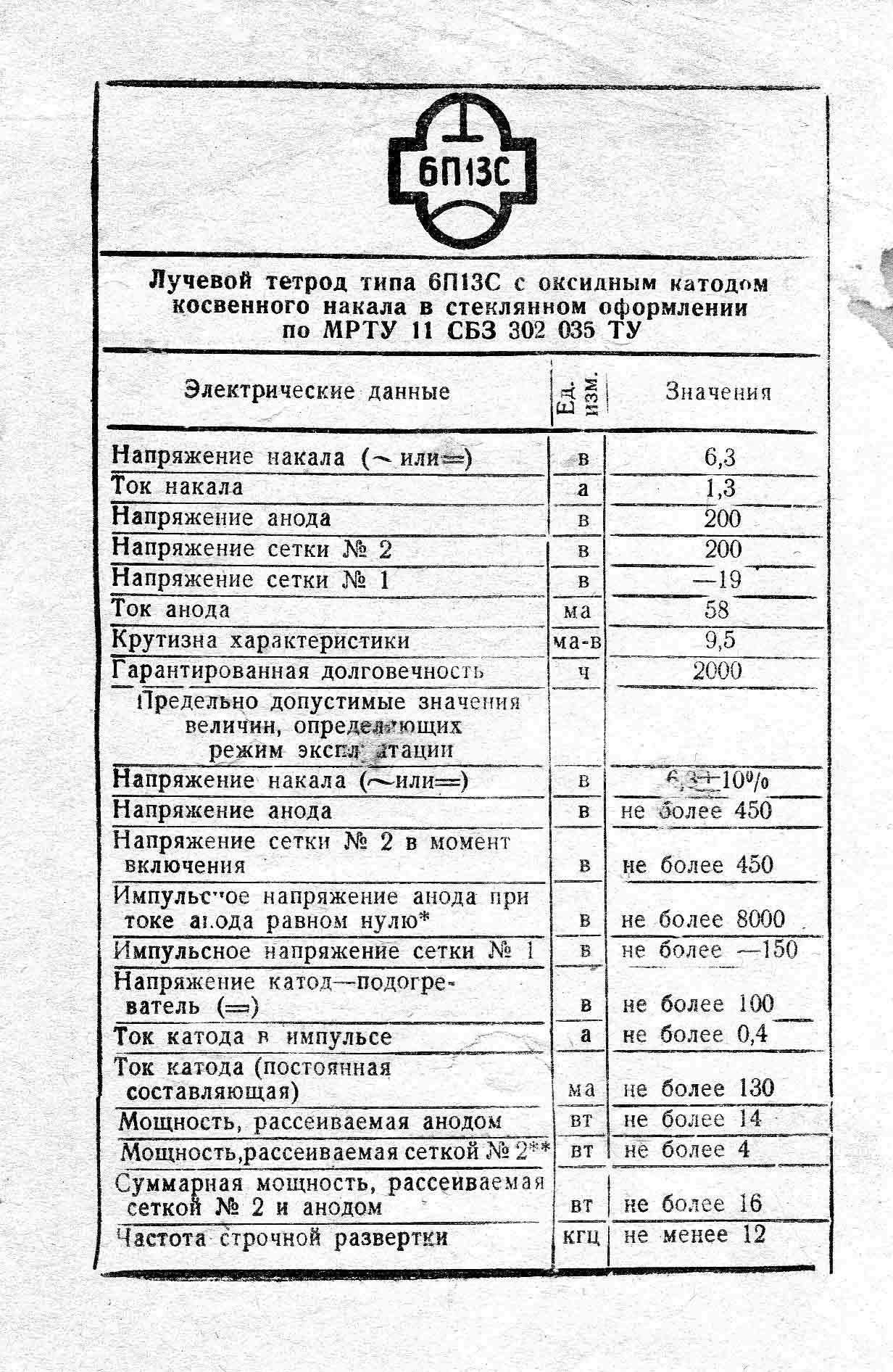

Номинальные электрические данные



Напряжение накала, В	6.3
Напряжение на аноде, В	200
Напряжение на второй сетке, В	200
Напряжение смещения на первой сетке, В	-19
Ток накала, А	1.3
Ток в цепи анода, мА	60
Ток в цепи второй сетки, мА	не более 8
Крутизна характеристики, мА/В	8.5
Внутреннее сопротивление, кОм	около 25
Выходная мощность, Вт	не менее 4





Предельно допустимые электрические величины



Наибольшее напряжение накала, В	6.9
Наименьшее напряжение накала, В	5.7
Наибольшее напряжение на аноде, В	450
Наибольшее напряжение на второй сетке в момент включения, В	450
Наибольшая мощность, рассеиваемая на аноде, Вт	14
Наибольшая мощность, рассеиваемая на второй сетке, Вт	4
Наибольшее импульсное напряжение на аноде при токе анода, равном 0, кВ	8
Наибольшее отрицательное импульсное напряжение на первой сетке, В	150
Наибольшее постоянное напряжение между катодом и подогревателем, В	100
Наибольшее импульсное значение тока катода, А	0.4
Наименьшая частота строчной развертки, кГц	12

Примечание. При работе лампы в схеме строчной развертки напряжение на аноде, измеренное вольтметром постоянного тока, не должно поевышать 700 В,



Характеристики зависимости токов анода и второй сетки от напряжения на аноде при напряжении на второй сетке 150 В.

Ток в цепи анода; ток в цепи второй сетки.

Характеристики зависимости токов анода и второй сетки от напряжения на первой сетке при напряжении на аноде 250 В.

Ток в цепи анода; ток в цепи второй сетки.



Схема строчной развертки телевизора «Старт»

В схеме строчной развертки выключена линеаризующая катушка.
Необходимая линейность по строкам осуществляется подбором выводов строчного автотрансформатора.
Лампу 6П13С можно заменить лампой Г-807. Результаты замены не эффективны. Хорошие результаты дает замена лампой 6П7С. При замене необходимо изменить сопротивление в цепи катода для автоматического смещения.



Производитель	Рефлектор, Саратов
