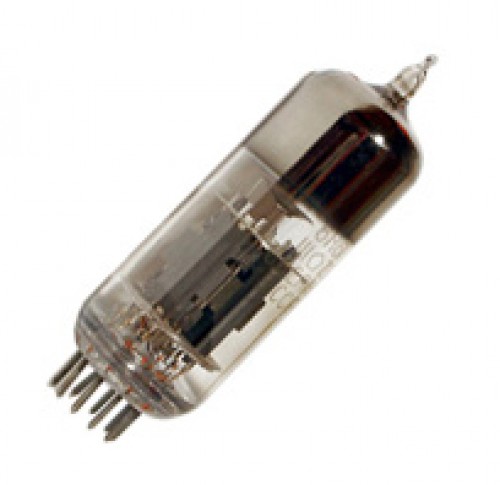

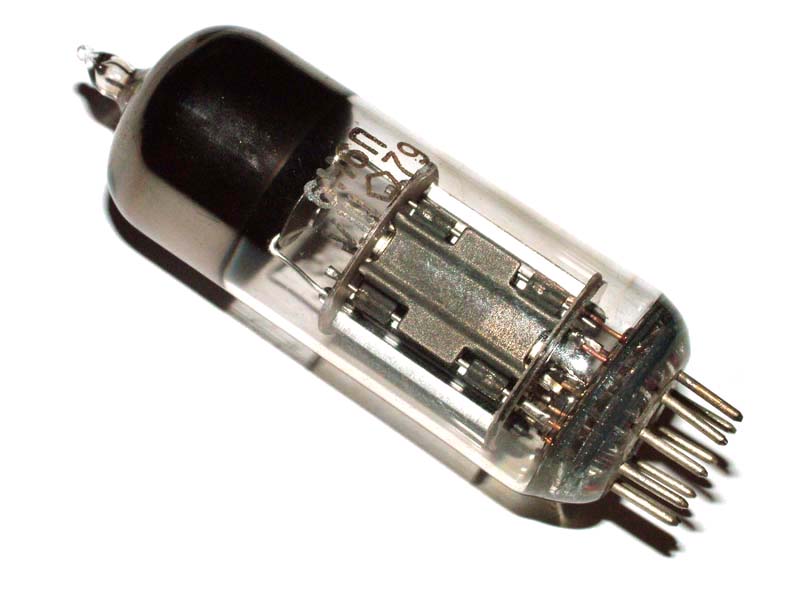

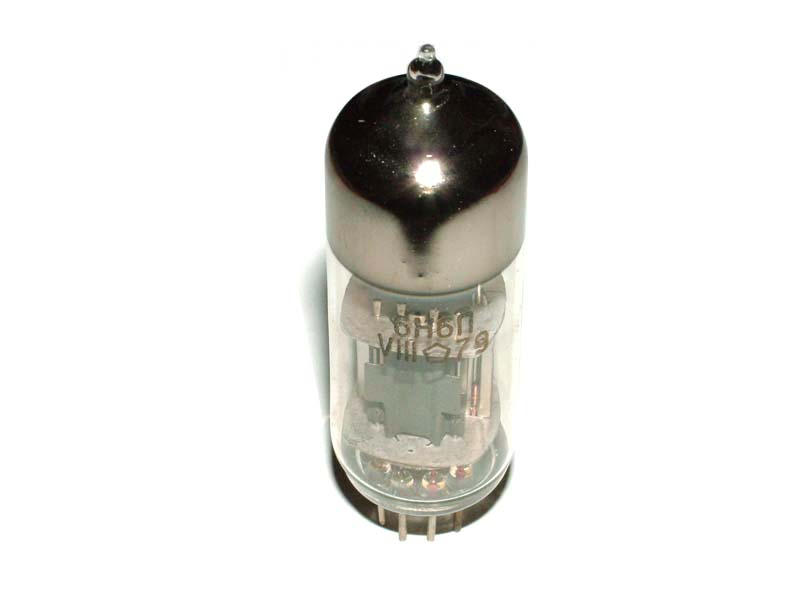

6Н6П



(двойной триод с отдельными катодами)

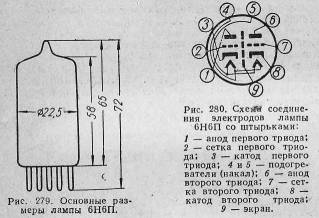

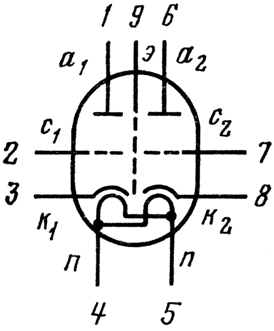

 Обозначения:а₁ — анод первого триода, а₂ — анод второго триода, с₁ — сетка первого триода, с₂ — сетка второго триода, к₁ — катод первого триода, к₂ — катод второго триода, э — экран, п — подогреватель катода.



Общие данные



Двойной триод 6Н6П предназначен для усиления мощности низкой частоты.
Может быть использован в импульсных схемах.
Катод оксидный косвенного накала.
Работает в любом положении. Выпускается в стеклянном пальчиковом оформлении. Срок службы не менее 500 час.
Цоколь штырьковый с пуговичным дном. Штырьков 9.



Междуэлектродные емкости, пФ



Входная каждого триода 4,5. Выходная каждого триода не более 2,4. Проходная каждого триода не более 3,7. Между анодами не более 0,12. Катод-подогреватель не более 9.



Номинальные электрические данные (для каждого триода)



Напряжение накала, В	6.3
Напряжение на аноде, В	120
Напряжение на сетке, В	-2
Ток накала, А	750+-50
Ток в цепи анода, мА	30+-10
Крутизна характеристики, мА/В	11+-3
Крутизна характеристики при напряжении накала 5.7 В, мА/В	не менее 7
Коэффициент усиления	20+-4





Предельно допустимые электрические величины (для каждого триода)



Наибольшее напряжение накала, В	7.0
Наименьшее напряжение накала, В	5.7
Наибольшее напряжение на аноде, В	300
Наибольшая мощность, рассеиваемая на аноде, Вт	4.8
Наибольшая мощность, рассеиваемая двумя анодами, Вт	8
Наибольшее постоянное напряжение между катодом и подогревателем, В	200
Наибольший ток в цепи катода, мА	45

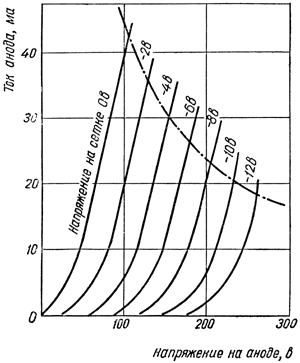

Характеристики зависимости тока анода от напряжения на аноде

Ток в цепи анода; наибольшая мощность, рассеиваемая на аноде.
