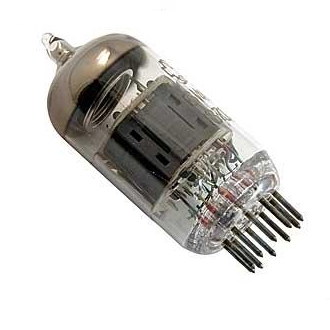

6Н4П

Двойной триод

Назначение: усиление колебаний низкой частоты.



S	Ri	Pа	Cвх	Cвых	Cпр
1.85	21.6	1.5	1.6	1.4	1.3

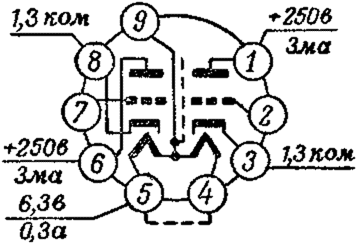

1 — анод первого триода;
2 — сетка первого триода;
3 — катод первого триода;
4 — подогреватель;
5 — подогреватель;
6 — анод второго триода;
7 — сетка второго триода;
8 — катод второго триода;
9 — экран.

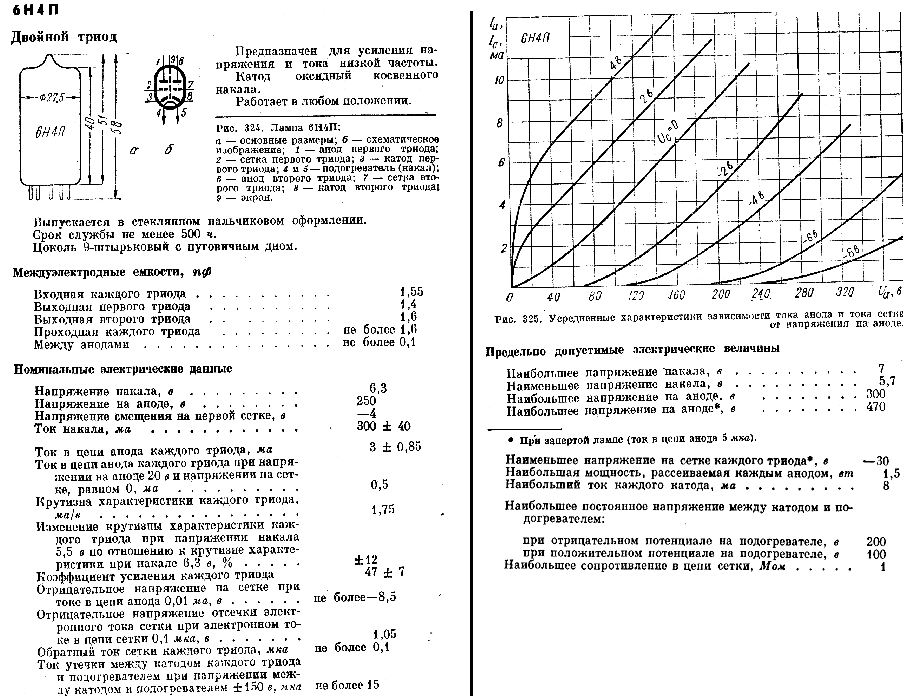

Основные данные
Напряжение накала 6,3 ± 0,6 В
Ток накала 300 ± 40 мА
Напряжение анода номинальное (постоянное) 250 В
Напряжение анода предельное (постоянное) 300 В
Напряжение анода предельное (постоянное) при запертой
лампе (при токе анода не более 5 мкА) 470 В
Ток анода каждого триода 3 ± 0,85 мА
Ток катода каждого триода предельный 8 мА
Напряжение сетки номинальное (постоянное) Минус 4 В
Напряжение сетки наименьшее (постоянное) при запертой
лампе (при токе анода не более 5мкА) Минус 30 В
Напряжение сетки при токе анода 0,01 мА Минус 8,5 В
Обратный ток сетки каждого триода 0,1 мкА
Мощность, рассеиваемая каждым анодом, предельная 1,5 Вт
Напряжение между катодом и подогревателем предельное
(постоянное):
при отрицательном потенциале подогревателя 200 В
при положительном потенциале подогревателя 100 В
Крутизна характеристики каждого триода 1,75 ± 0,35 мА/В
Коэффициент усиления каждого триода 41± 7
Сопротивление в цепи сетки предельное 1 МОм
Емкость входная каждого триода 1,55 ± 0, 35 пФ
Емкость выходная первого триода 1,4 ± 0,35 пФ
Емкость выходная второго триода 1,6 ± 0,4 пФ
Емкость проходная каждого триода 1,6 пФ
Емкость между анодами 0,1 пФ
Оформление — стеклянное миниатюрное
Масса 15 г
