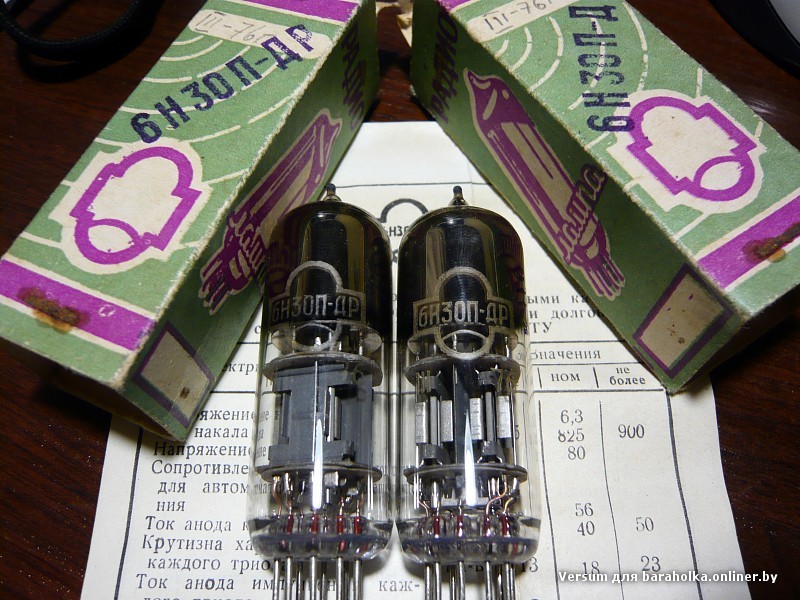

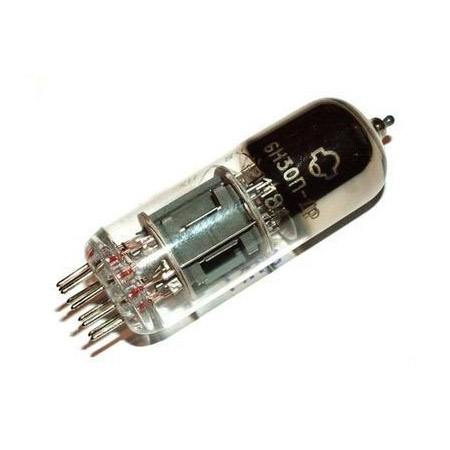

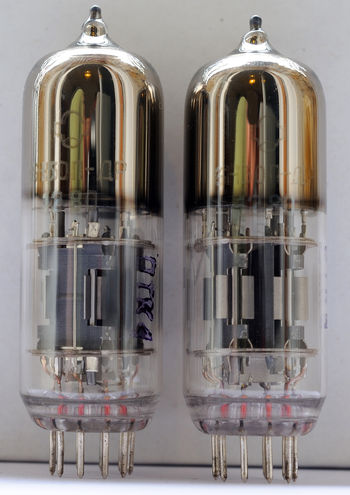

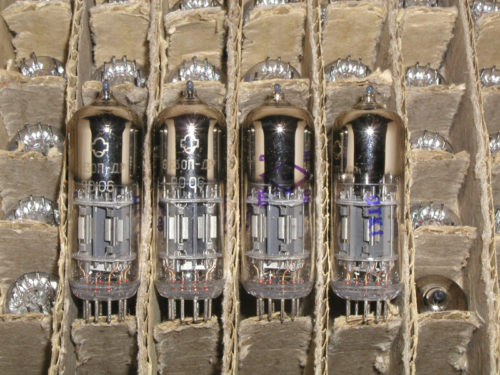

6Н30П-ДР



Двойной триод

 Обозначения:а₁ — анод первого триода, а₂ — анод второго триода, с₁ — сетка первого триода, с₂ — сетка второго триода, к₁ — катод первого триода, к₂ — катод второго триода, э — экран, п — подогреватель катода.

Подогревный двойной триод для работы в импульсных режимах в различной радиоаппаратуре.
Оформление миниатюрное, в стеклянном баллоне.
Масса 20 г.

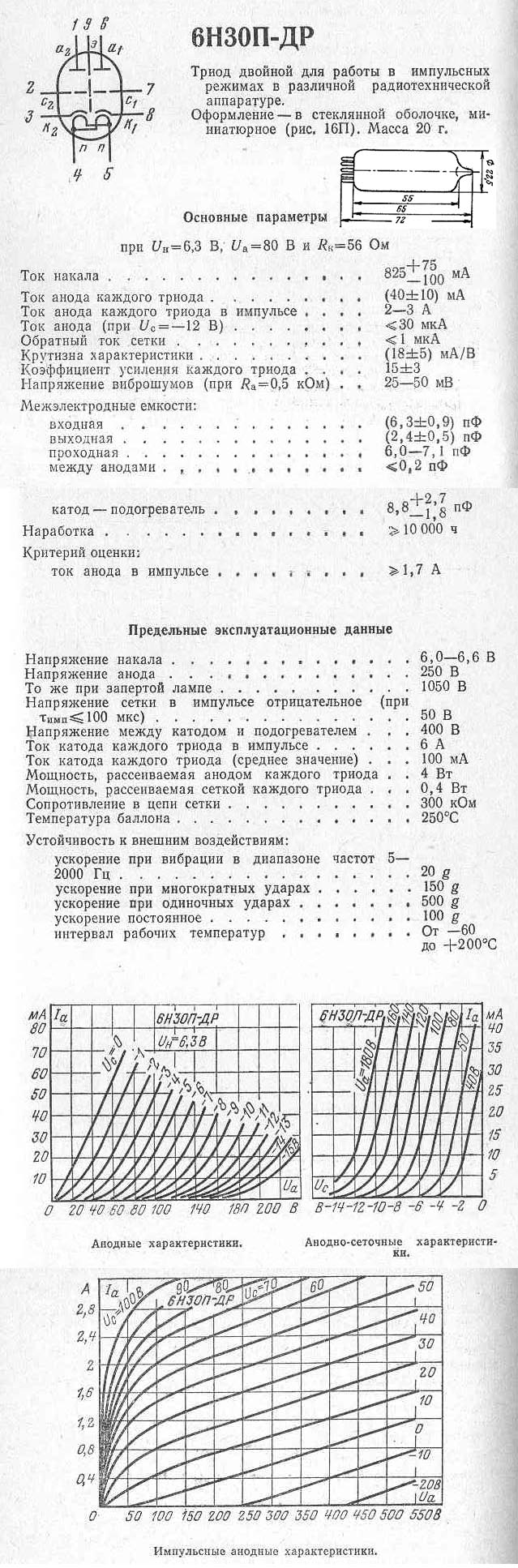

Основные технические характеристики 6Н30П-ДР:
• Ток накала ….. 825 мА
• Ток анода каждого триода ….. 40 ±10 мА
• Ток анода каждого триода в импульсе ….. 2-3 А
• Обратный ток сетки …… не более 1 мкА
• Крутизна характеристики ….. 18 ±5 мА/В
• Напряжение виброшумов….. 25-50 мВ
• Емкость входная ….. 6,3 ±0,9 пФ
• Емкость выходная ….. 2,4 ±0,5 пФ
• Емкость проходная ….. 6,0-7,1 пФ

Предельно допустимые электрические величины:
• Напряжение накала …… 6,0-6,6 В
• Напряжение анода ….. 250 В
• Напряжение анода при запертой лампе….. 1050 В
• Напряжение катод-подогреватель ….. 400 В
• Ток катода каждого триода в импульсе …… 6 А
• Ток катода каждого триода среднее значение …… 100 мА
• Мощность, рассеиваемая на аноде каждого триода ….. 4 Вт
• Мощность, рассеиваемая сеткой каждого триода ….. 0,4 Вт
• Сопротивление в цепи сетки …… 300 кОм
• Температура баллона лампы …… 250 С
