6Н26П
Двойной триод

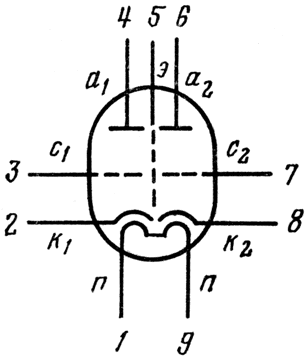

Обозначения:а
1 — анод первого триода, а
2 — анод второго триода, с
1 — сетка первого триода, с
2 — сетка второго триода, к
1 — катод первого триода, к
2 — катод второго триода, э — экран, п — подогреватель катода.

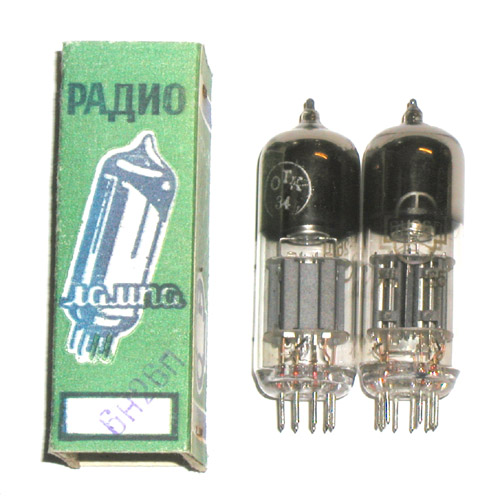

Двойной триод 6Н26П предназначен для работы в импульсных режимах. Оформление миниатюрное в стеклянном баллоне.

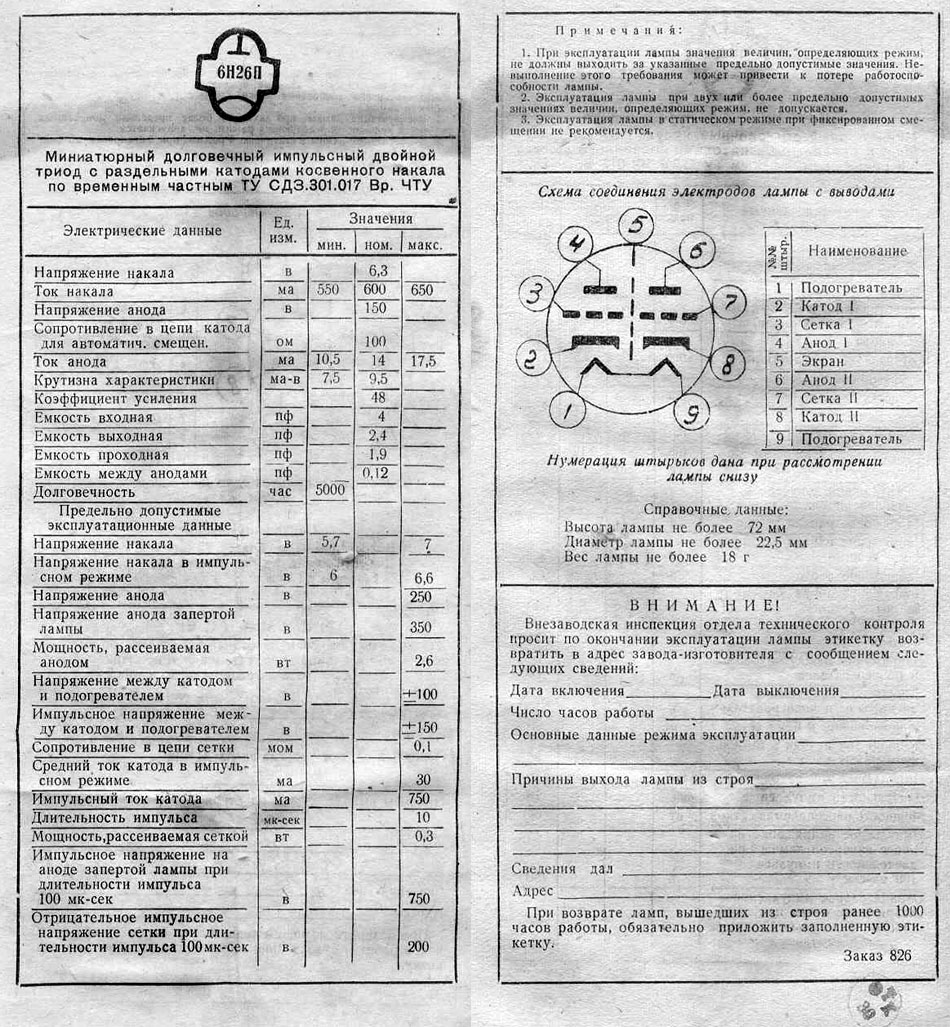

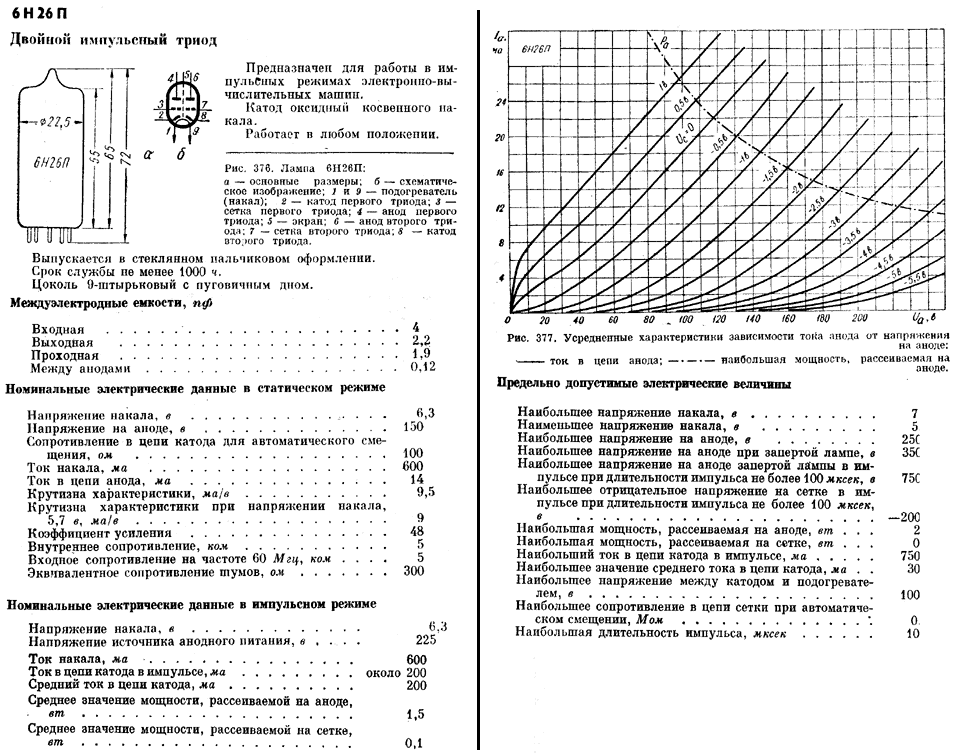

Характеристики лампы 6Н26П
| Напряжение накала |
6.3 В |
| Ток накала |
0.6 А |
| Напряжение анода |
150 В |
| Ток анода |
14 мА |
| Крутизна характеристики |
8.8 мА/В |
| Коэффициент усиления |
48 |
| Междуэлектродные емкости лампы 6Н26П |
| Входная |
4 пФ |
| Выходная |
2.5 пФ |
| Проходная |
2.3 пФ |
| Между анодами |
0.23 пФ |
| Предельные эксплуатационные данные лампы 6Н26П |
| Наибольшее напряжение анода |
250 В |
| Наибольшая мощность, рассеиваемая анодом |
2.6 Вт |
|
