6Н17Б-В

300.00

Двойной сверхминиатюрный триод 6Н17Б-В повышенной надежности и механической прочности.

Предназначен для усиления напряжения низкой частоты.
Артикул: 6n17bv Категории: ,

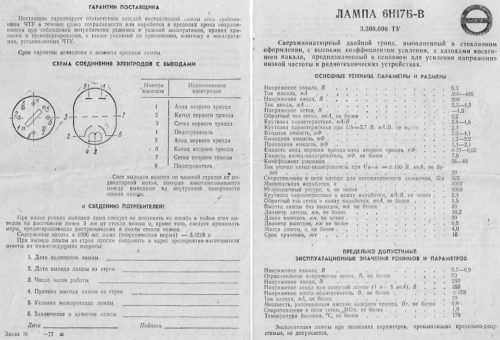

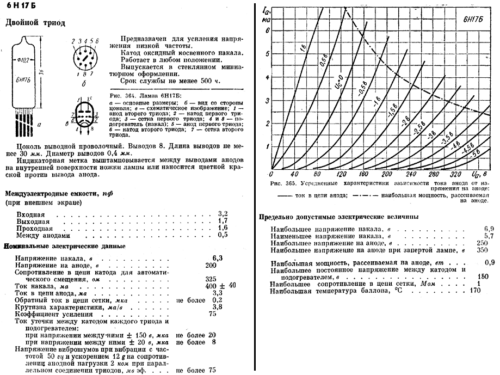

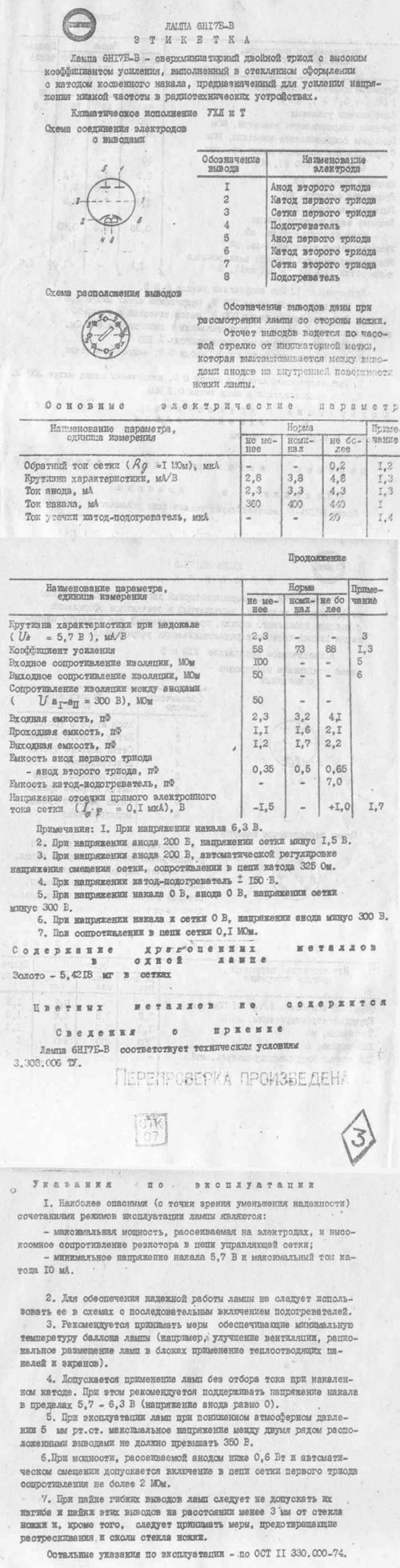

6Н17Б-В



Двойной триод


Обозначения:
а1 — анод первого триода, а2 — анод второго триода, с1 — сетка первого триода, с2 — сетка второго триода, к1 — катод первого триода, к2 — катод второго триода, п — подогреватель катода.



Двойной сверхминиатюрный триод повышенной надежности и механической прочности.
Предназначен для усиления напряжения низкой частоты.
Катод оксидный косвенного накала.
Работает в любом положении.
Выпускается в стеклянном миниатюрном оформлении.
Долговечность не менее 750 ч.
Масса не более 4 г.

Основные технические характеристики 6Н17Б-В:
Номинальные электрические данные:
• Напряжение накала, В …… 6,3 ±0,6
• Ток накала, мА …… 400 ±40
• Напряжение на аноде, В …… 200
• Ток в цепи анода, мА …… 3,3 ±1,0
• Крутизна характеристики, мА/В …… 3,8 ±1,0
• Сопротивление в цепи катода, Ом …… 325
• Ток сетки обратный, мкА …… 0,2
• Коэффициент усиления …… 75 ±15

Предельно допустимые электрические величины:
• Наибольшее напряжение на аноде, В ……. 250
• Наибольшее напряжение на аноде при запертой лампе, В ……. 350
• Напряжение в цепи сетки отрицательное, В …… -50
• Наибольший ток в цепи катода, мА …… 10
• Наибольшая мощность, рассеиваемая на аноде, Вт …… 0,9
• Наибольшее напряжение катод-подогреватель, В ….. 150
