6К3
6К3 — изображение 2

6К3

90.00₽

ВЧ Пентод 6К3 предназначен для усиления напряжения высокой частоты
Артикул: 6k3 Категории: ,

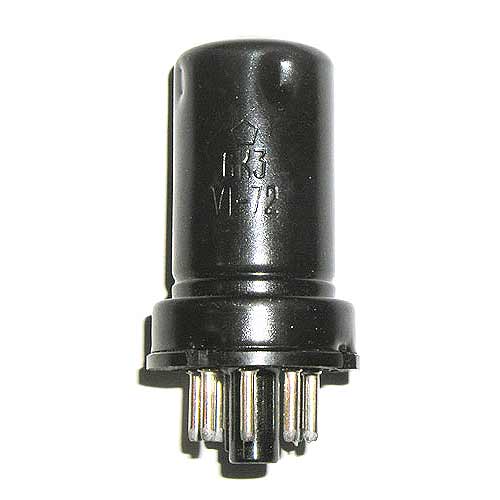

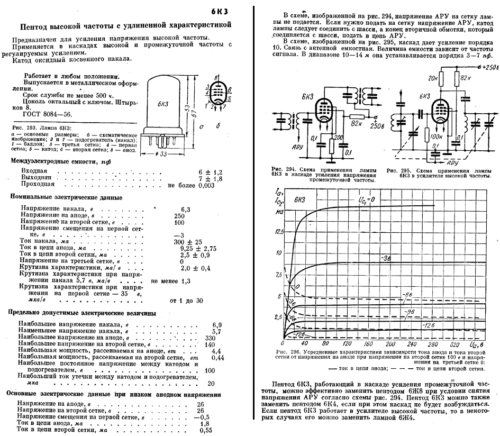

6К3 — Пентод ВЧ с удлиненной характеристикой
Пентод 6К3 предназначен для усиления напряжения высокой частоты. Применяется в каскадах высокой и промежуточной частоты с регулируемым усилением. Зарубежные аналоги: 6SK7 (W), 6137.



S Ri Cвх Cвых Cпр
2 800 6 7 0.003
  • Катод оксидный косвенного накала.
  • Работает в любом положении.
  • Выпускается в металлическом оформлении.
  • Срок службы не менее 500 час.

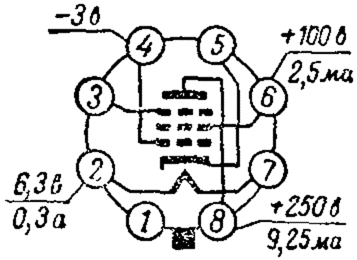

  • Цоколь октальный с ключом. Штырьков 8.
  • Междуэлектродные емкости, пФ: Входная 6,0. Выходная 7,0. Проходная не более 0,003.
  • Номинальные электрические данные:
Напряжение накала, В
6,3
Напряжение на аноде, В
250
Напряжение на второй сетке, В
100
Напряжение смещения на первой сетке, В
— 3
Ток накала, мА
300
Ток в цепи анода, мА
9,25
Ток в цепи второй сетки, мА
2,5
Напряжение на третьей сетке, В
0
Крутизна характеристики, мА/В
2,0
Крутизна характеристики при напряжении накала 5,7 В, мА/В
не менее 1,3
Крутизна характеристики при напряжении смещения на первой сетке — 35 В, мкА/В
от 1 до 30
  1. Пентод 6К3, работающий в каскаде усиления промежуточной частоты, можно эффективно заменить пентодом 6Ж8 при условии снятия напряжения АРУ.
  2. Пентод 6К3 можно также заменить пентодом 6К4, если при этом каскад не будет возбуждаться.
  3. Если пентод 6К3 работает в усилителе высокой частоты, то в некоторых случаях его можно заменить лампой 6Ж4.
