6Х7Б (-в)

100.00₽

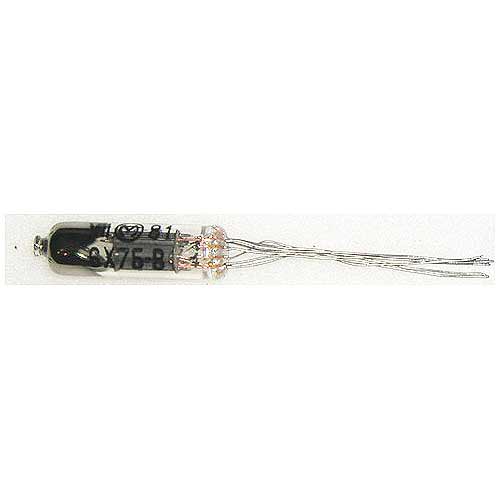

Двойной сверхминиатюрный диод 6Х7Б-в с оксидным катодом косвенного накала повышенной надежности и механической прочности.
Предназначен для работы в качестве детектора или маломощного кенотрона.
Артикул: 6h7b Категории: ,

6Х7Б

Двойной диод

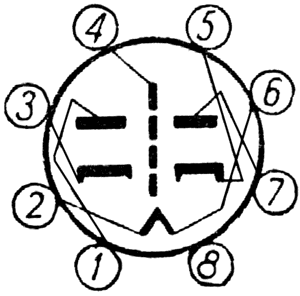

Схема соединения электродов лампы 6Х7Б с выводами: 1 — анод первого диода; 2 и 6 — подогреватель (накал); 3 — катод первого диода; 4 — экран; 5 — катод второго диода; 7 — анод второго диода; 8 — свободный (укороченный). При отсутствии цветной метки счет выводов производится от укороченного восьмого вывода.

Двойной сверхминиатюрный диод с оксидным катодом косвенного накала повышенной надежности и механической прочности.
Предназначен для работы в качестве детектора или маломощного кенотрона.
Долговечность не менее 500 ч.
Масса не более 4 г.

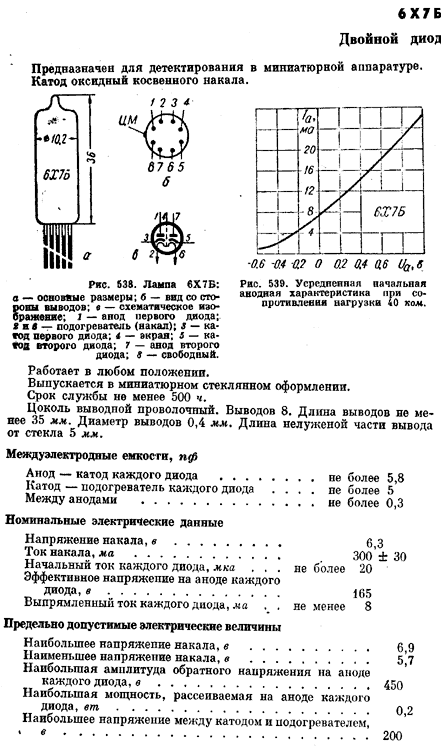

Основные технические характеристики 6Х7Б-В:

Номинальные электрические данные:
Напряжение накала, В …….. 6,3
Ток накала, мА ………. 300 ± 30
Начальный ток каждого диода, мкА … не более 20
Эффективное напряжение на аноде каждого диода, В ……….. 165
Выпрямленный ток каждого диода, мА …… не менее 8

Предельно допустимые электрические величины:
Наибольшее напряжение накала, В …….. 6,9
Наименьшее напряжение накала, В …….. 5,7
Наибольшая амплитуда обратного напряжения на аноде каждого диода, В …………. 450
Наибольшая мощность, рассеиваемая на аноде каждого диода, Вт …… 0,2
Наибольшее напряжение между катодом и подогревателем, В …….. 200
