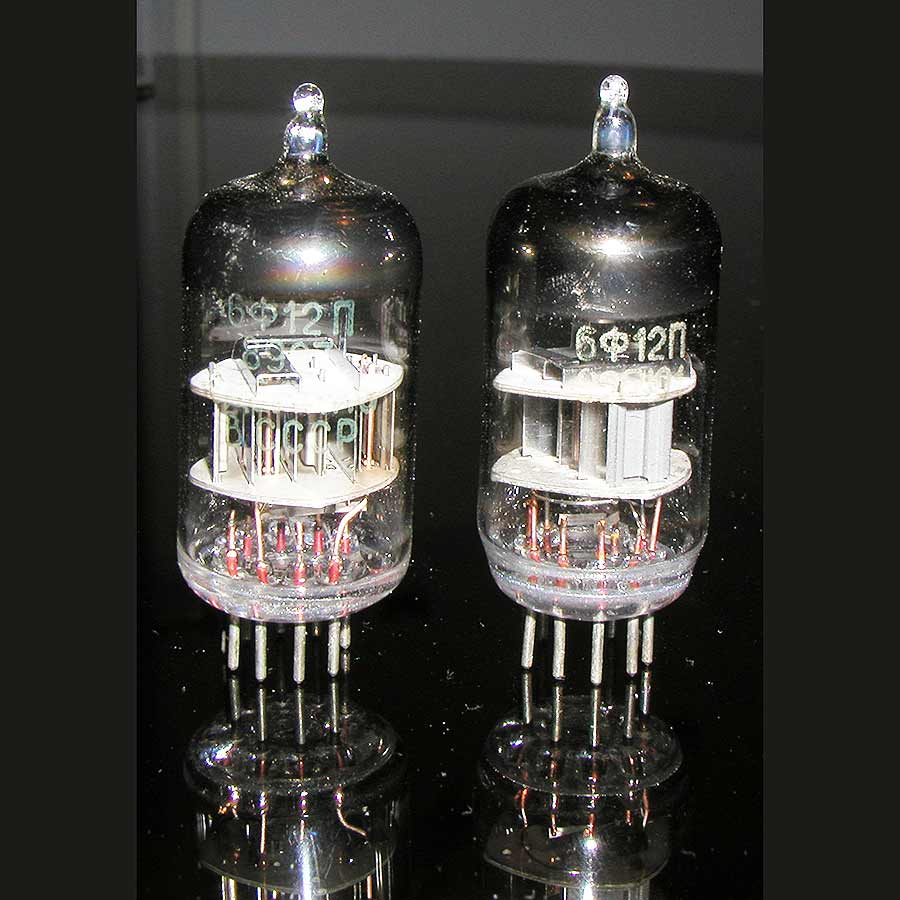

6Ф12П
Триод-пентод широкополосный

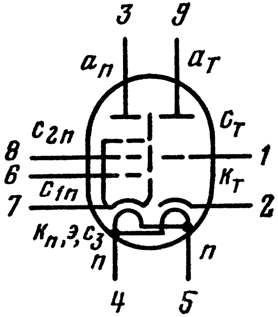

Обозначения:
ап — анод пентода, с1п — сетка пентода первая, с2п — сетка пентода вторая, с3п — сетка пентода третья, кп — катод пентода, ат — анод триода, ст — сетка триода, кт — катод триода, э — экран, п — подогреватель катода.

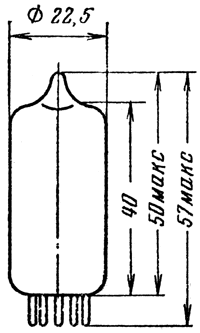

Основные размеры лампы 6Ф12П.

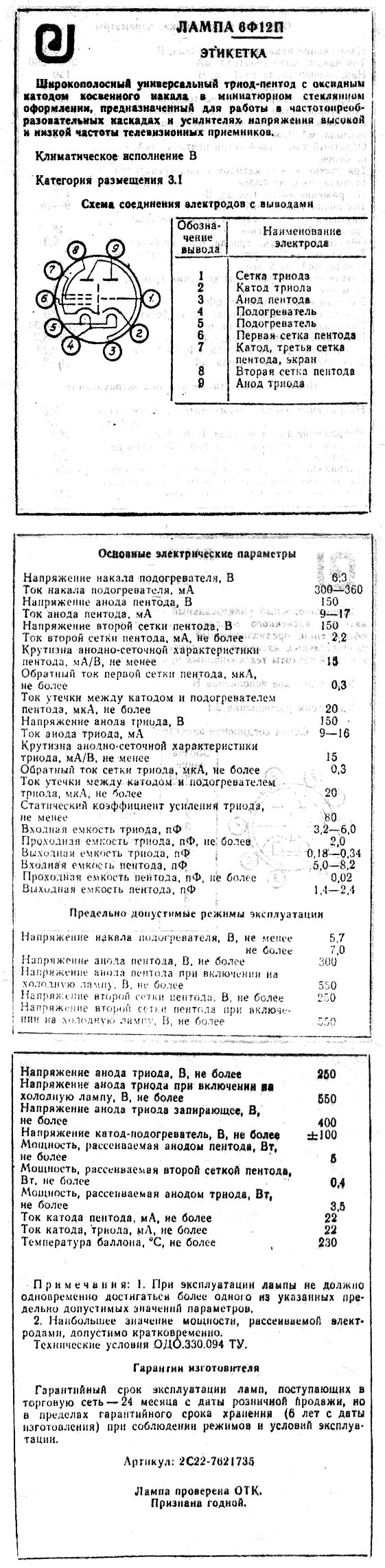

Общие данные
Триод-пентод широкополосный 6Ф12П предназначен для усиления напряжения высокой и низкой частоты в устройствах широкого применения и работы в частотно-преобразовательных каскадах.
Оформление — в стеклянной оболочке, миниатюрное. Масса 12.5 г.
Междуэлектродные емкости, пФ
Триодной части: входная 4.2 + 1.8 — 1, выходная 0.26 +- 0.08, проходная не более 2 пф.
Пентодной части: входная 6.6 +- 1.6, выходная 1.9 +- 0.5, проходная не более 0.02 пф.
Номинальные электрические данные
при Uн = 6.3 В, Uа = 150 В, Rк = 68 кОм, Uс2 = 150 В
| Ток накала, мА |
330 +- 30 |
| Напряжение виброшумов, мВ |
не более 100 |
| Ток утечки между катодом и подогревателем, мкА |
не более 20 |
Триодная часть
| Ток анода, мА |
12.5 +- 3.5 |
| Обратный ток сетки, мкА |
не более 0.2 |
| Крутизна характеристики, мА/В |
19 — 4 |
| Коэффициент усиления |
100 |
| Входное сопротивление на частоте 100 МГц, кОм |
1 |
| Эквивалентное сопротивление внутриламповых шумов, Ом |
130 |
Пентодная часть
| Ток анода, мА |
13 +- 4 |
| Ток 2-й сетки, мА |
не более 2.2 |
| Обратный ток 1-й сетки, мкА |
не более 0.2 |
| Крутизна характеристики, мА/В |
19 — 4 |
| Входное сопротивление на частоте 100 МГц, кОм |
1 |
| Эквивалентное сопротивление внутриламповых шумов, Ом |
250 |
| Наработка, ч |
2000 |
Предельно допустимые электрические величины
| Напряжение накала, В |
5.7 — 7.0 |
| Напряжение анода, В: |
|
| пентода |
300 |
| триода |
250 |
| Напряжение анода при включении лампы, В: |
|
| пентода |
550 |
| триода |
550 |
| Напряжение триода при запертой лампе, В |
400 |
| Напряжение 2-й сетки, В |
250 |
| Напряжение 2-й сетки пентода при включении лампы, В |
550 |
| Мощность, рассеиваемая анодом, Вт: |
|
| пентода |
5 |
| триода |
3.5 |
| Мощность, рассеиваемая 2-й сеткой, Вт |
0.4 |
| Напряжение между катодом и подогревателем, В |
160 |
| Ток катода, мА |
22 |
| Температура баллона, град. С |
230 |
| Устойчивость к внешним воздействиям: |
|
| ускорение при вибрации на частотах 10 — 150 Гц, g |
2.5 |
| ускорение при многократных ударах, g |
35 |
| интервал рабочих температур окружающей среды, град. С |
От -60 до +70 |
Анодные характеристики триодной части
Зависимость тока анода и крутизны характеристики триодной части от напряжения сетки
Ток анода
; крутизна характеристики
.
Анодные характеристики пентодной части
Зависимость тока анода и крутизны характеристики пентодной части от напряжения 1-й сетки
Ток анода; крутизна характеристики.
