6Д24Н

1,850.00

Высокочастотный диод 6Д24Н для детектирования ВЧ и СВЧ напряжения в измерительных входных детекторах и коаксиальных переходах ламповых вольтметров.

Артикул: 6d24n Категории: ,

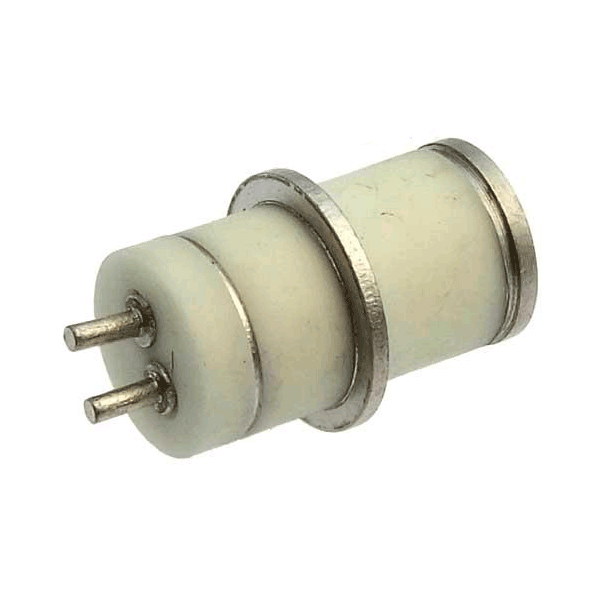

6Д24Н

Высокочастотный диод


Обозначения:
А — верхний вывод анода, К — верхний вывод катода, п — подогреватель катода.

Высокочастотный диод 6Д24Н для детектирования ВЧ и СВЧ напряжения в измерительных входных детекторах и коаксиальных переходах ламповых вольтметров.
Оформление в металлокерамической оболочке, с жесткими выводами.
Масса 2,5 г.

Основные технические характеристики 6Д24Н:
Номинальные электрические данные:
• Ток накала, мА …… 100 ±20
• Ток анода, мА …… не менее 0,2
• Обратный ток, мкА …… не более 0,1
• Входное сопротивление, кОм …… не менее 100
• Резонансная длина волны, см …… не более 5
• Напряжение виброшумов, мВ ….. не более 1
• Межэлектродные емкости, пФ:
— анод-катод ….. не более 0,8
— катод-подогреватель ….. не более 3
• наработка, ч ….. не менее 1500

Предельно допустимые электрические величины:
• Напряжение накала, В …… 6,0-6,6
• Обратное напряжение, В …… 1000
• Напряжение катод-подогреватель, В ….. 50
• Ток катода, мА …… 0,7
