Кенотрон (демпферный диод) 6Ц10П

Назначение: демпфирование колебательного процесса строчной развертки в
телевизионных приемниках.

6Ц10П

Кенотрон (демпферный диод)


Назначение: демпфирование колебательного процесса строчной развертки в
телевизионных приемниках.

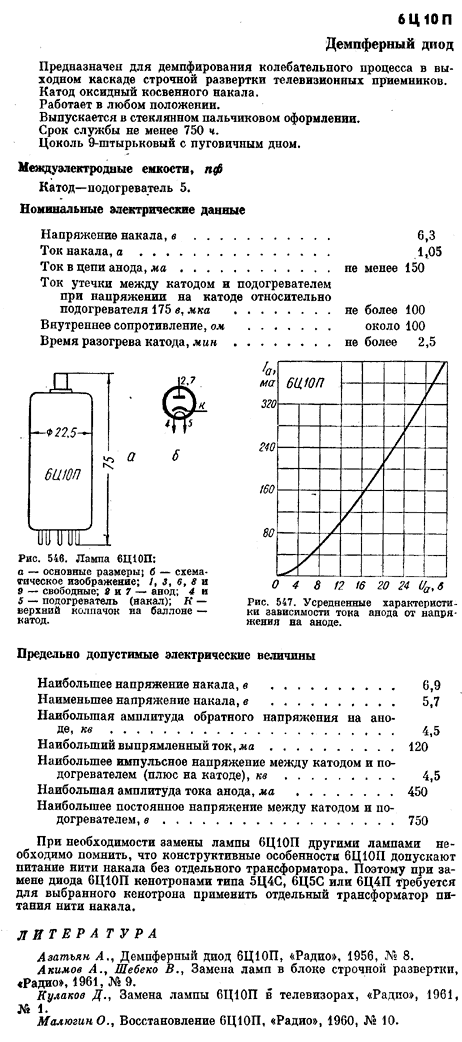

Габаритный чертеж и схема соединений электродов с внешними выводами лампы
6Ц10П.
1 — не подключен;
2 — анод;
3 — не подключен;
4 — подогреватель;
5 — подогреватель;
6 — не подключен;
7 — анод;
8 — не подключен;
9 — не подключен.
Катод присоединен к верхнему выводу — колпачку
6Ц10П Диод с оксидным катодом косвенного накала.
Долговечность не менее 1500 ч. Масса не более 25 г.

диод 6ц10п


Uн,VIн,mAUa,VIa,mAUaОбрmax,kVPa max,Вт
6.31000201504.5

Основные данные
Напряжение накала 6,3 ± 0,6 В
Ток накала 1,05 ± 0,15 А
Напряжение анода обратное предельное (амплитуда импульса)
(прим 1) 4,5 кВ
Ток анода предельный (амплитудное значение) 450 мА
Выпрямленный ток предельный 120 мА
Напряжение между катодом и подогревателем предельное
(амплитуда импульса) при отрицательном потенциале
подогревателя (прим 1) 4,5 кВ
Напряжение между катодом и подогревателем предельное
(постоянное) при отрицательном потенциале подогревателя 750 В
Внутреннее сопротивление 100 Ом
Частота строчной развертки наименьшая 12 кГц
Емкость катод — подогреватель 4,5 пФ
Оформление — стеклянное миниатюрное
Масса 25 г
Прим 1. При длительности импульса не более 12 мксек (обратный ход строчной
развертки).
