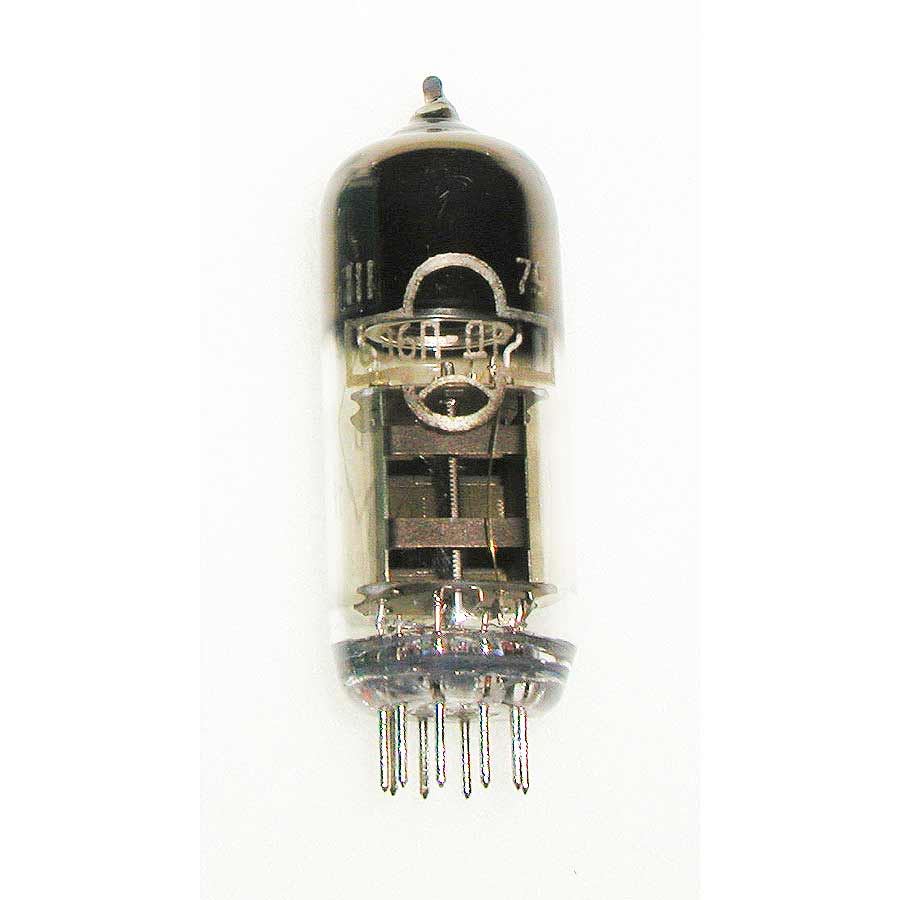

6Э6П-ДР

Тетрод

Обозначения:

а — анод, с₁ — сетка первая, с₂ — сетка вторая, к — катод, э — экран, п — подогреватель катода.

Выходной высокочастотный тетрод особо долговечный, радиационно-стойкий.
Предназначен для широкополосного усиления напряжения высокой частоты.
Катод оксидный косвенного накала.
Работает в любом положении.
Долговечность не менее 10 000 ч.
Масса не более 18 г.
Раположение штырьков РШ8.

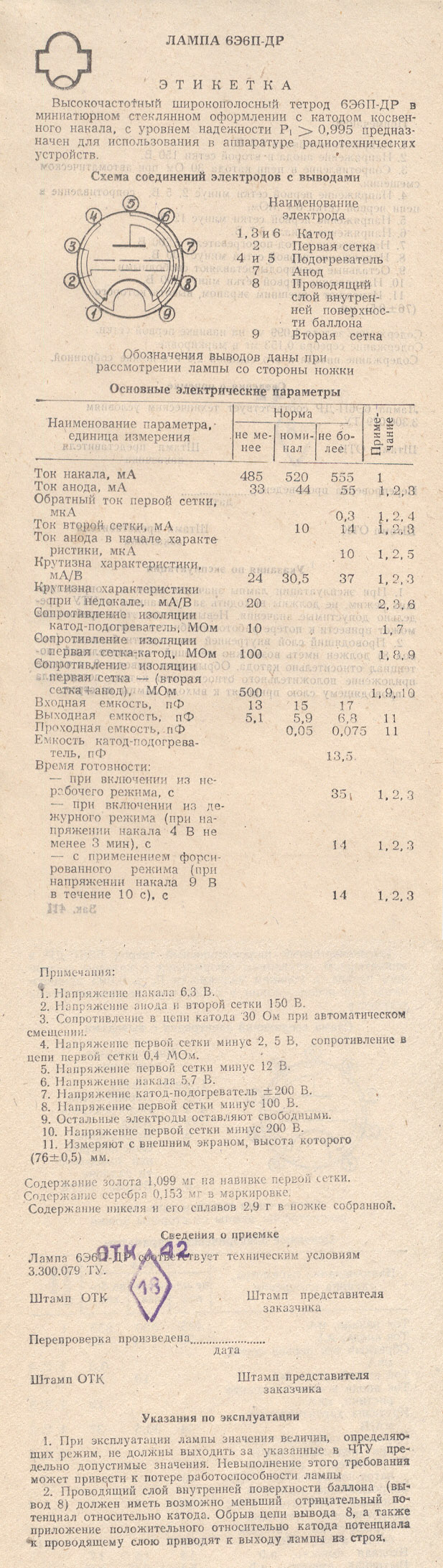

Основные технические характеристики 6Э6П-ДР:
Номинальные электрические данные:
• Напряжение накала, В …… 6,3 ±0,3
• Ток накала, мА …… 600 ±40
• Напряжение на аноде, В …… 150
• Напряжение на второй сетке, В …… 150
• Сопротивление в цепи катода, Ом …… 30
• Ток в цепи анода, мА …… 44 ±11
• Ток в цепи второй сетки, мА …… не более 10
• Крутизна характеристики, мА/В …… 30,5 ±6,5
• Коэффициент усиления в триодном включении …… 35
• Внутреннее сопротивление, кОм ….. 15
• Входное сопротивление, кОм ….. 2
• Эквивалентное сопротивление шумов, Ом ….. 350

Предельно допустимые электрические величины:
• Наибольшее напряжение на аноде, В ……. 350
• Наибольшее напряжение на второй сетке, В ……. 150
• Наибольшая мощность, рассеиваемая на аноде, Вт …… 8,25
• Наибольшая мощность, рассеиваемая на второй сетке, Вт …… 2,1
• Наибольший ток в цепи катода, мА …… 70
• Наибольшее напряжение на второй сетке при запертой лампе, В ……. 285
• Наибольшее напряжение катод-подогреватель, В ….. 100
• Наибольшее сопротивление в цепи первой сетки, мОм …… 0,5
