ВЧ Пентод 6К4 Предназначен для регулируемого усиления напряжения ВЧ

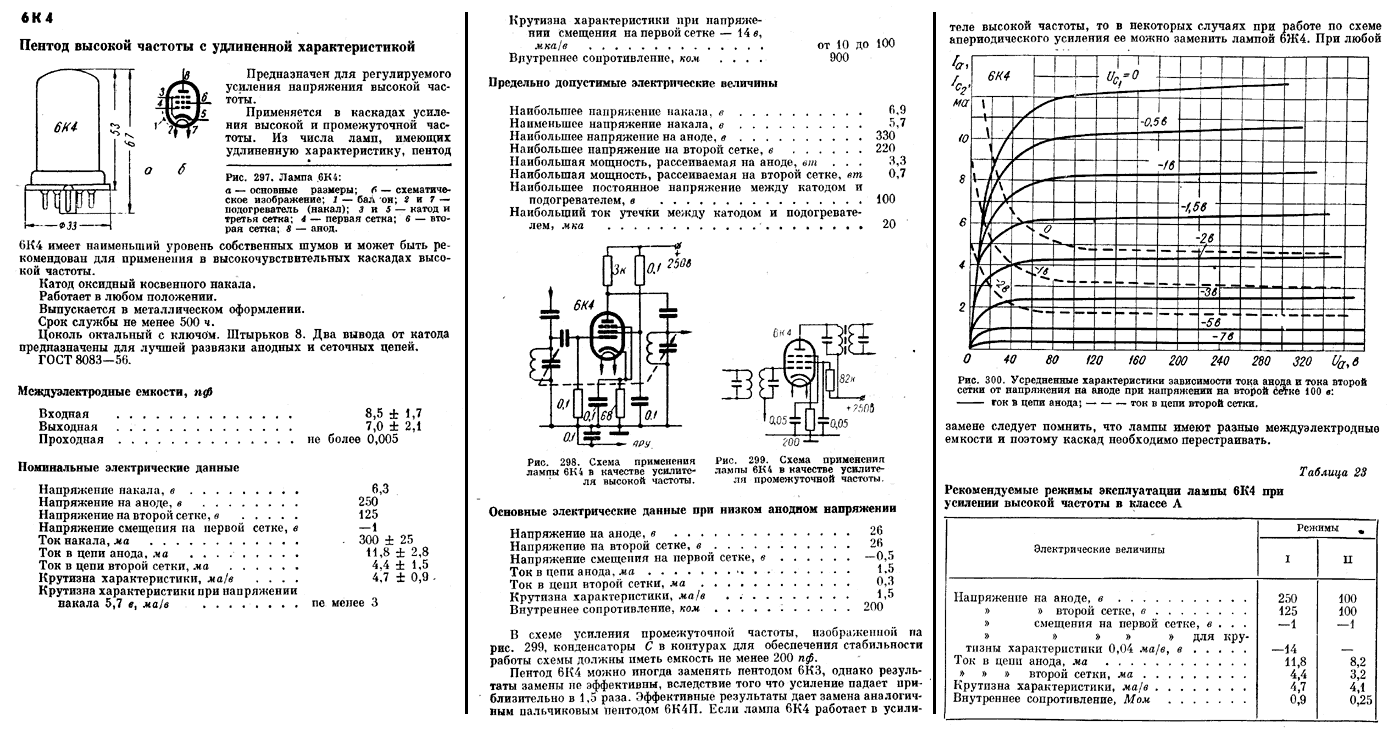

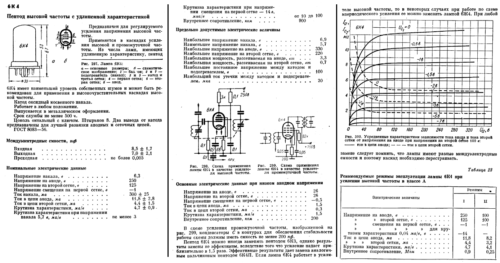

6К4 — Пентод ВЧ с удлиненной характеристикой
Пентод 6К4 предназначен для регулируемого усиления напряжения ВЧ. Применяется в каскадах ВЧ и ПЧ. Имеет наименьший уровень собственных шумов и рекомендуется для высокочувствительных каскадов ВЧ. Зарубежные аналоги: 6SG7, 6006.
| S | Ri | Cвх | Cвых | Cпр |
| 4.7 | 900 | 8.5 | 7 | 0.005 |
Катод оксидный косвенного накала.
- Работает в любом положении.

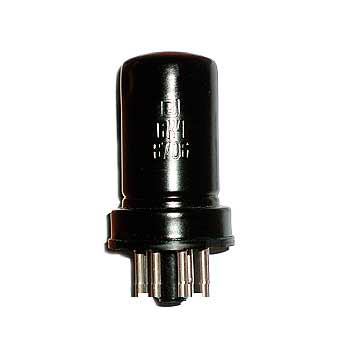

- Выпускается в металлическом оформлении.
- Срок службы не менее 500 час.
- Цоколь октальный с ключом. Штырьков 8. Два вывода от катода предназначены для лучшей развязки анодных и сеточных цепей.
- Междуэлектродные емкости, пФ: Входная 8,5. Выходная 7,0. Проходная не более 0,005.
- Номинальные электрические данные:
| Напряжение накала, В |
6,3
|
| Напряжение на аноде, В |
250
|
| Напряжение на второй сетке, В |
125
|
| Напряжение смещения на первой сетке, В |
— 1
|
| Ток накала, мА |
300
|
| Ток в цепи анода, мА |
11,8
|
| Ток в цепи второй сетки, мА |
4,4
|
| Крутизна характеристики, мА/В |
4,7
|
| Крутизна характеристики при напряжении накала 5,7 В, мА/В |
не менее 3
|
| Крутизна характеристики при напряжении смещения не первой сетке — 14 В, мкА/В |
от 10 до 100
|
| Внутреннее сопротивление, кОм |
900
|
- Пентод 6К4 можно иногда заменить пентодом 6К3, однако результаты замены не эффективны, так как усиление падает в 1,5 раза.
- Эффективные результаты дает замена пентодом 6К4П.
- Если лампа 6К4 работает в усилителе ВЧ, то при работе по схеме апериодического усиления ее можно заменить лампой 6Ж4.
- При любой замене следует помнить, что лампы имеют разные междуэлектродные емкости и поэтому каскад необходимо перестраивать.
