4П1Л

Генераторный пентод

Предназначен для усиления мощности и генерирования колебаний высокой частоты до 100 МГц

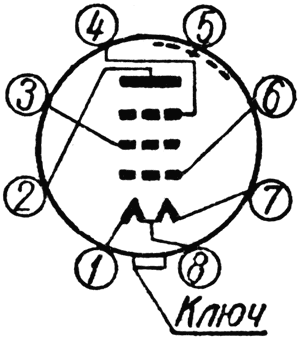

 Схема соединения электродов лампы 4П1Л со штырьками: 1 — катод (нить накала), 2 — анод, 3 — сетка вторая, 4 — сетка третья, 5 — экран внутренний, 6 — сетка первая, 7 — катод (нить накала), 8 — средняя точка катода.
