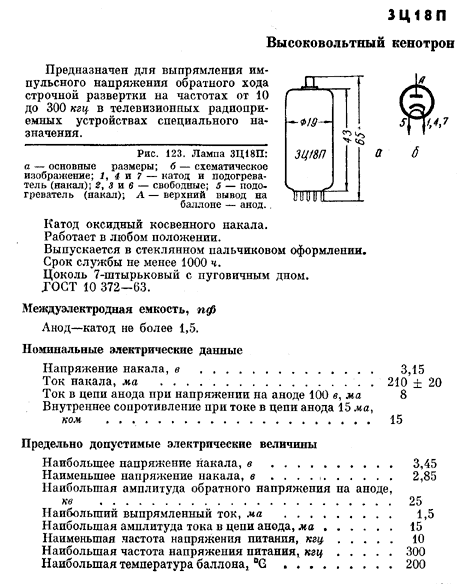

3Ц18П



Высоковольтный кенотрон

 Обозначения:А — верхний вывод анода, к — катод, п — подогреватель катода.

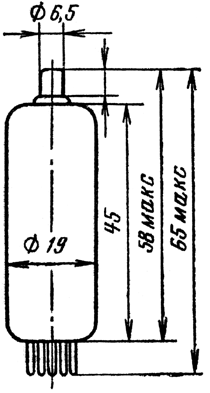

Основные размеры лампы 3Ц18П.



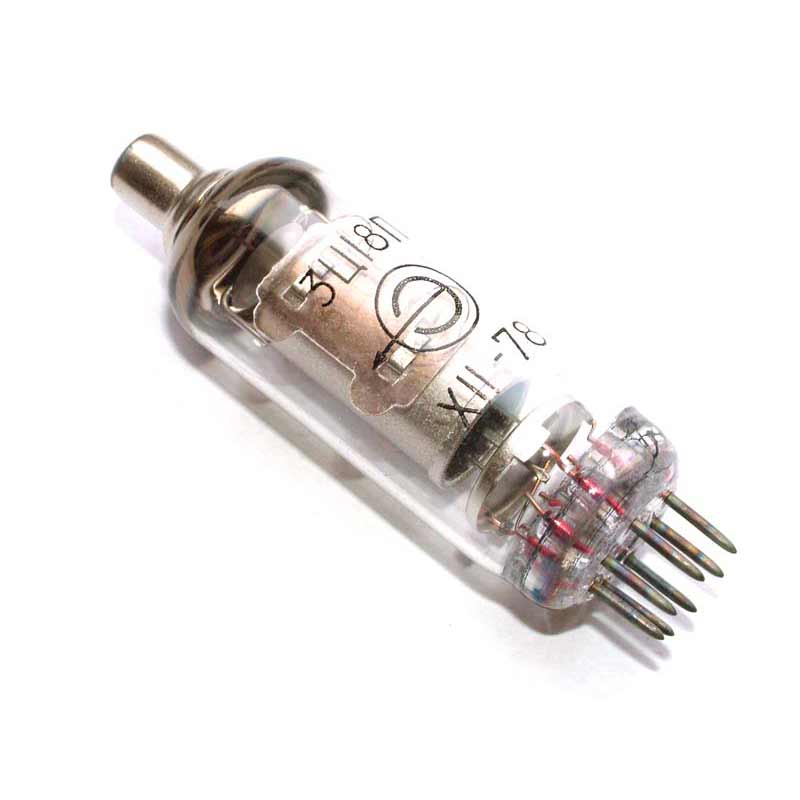

Общие данные

Кенотрон высоковольтный для преобразования импульсного напряжения обратного хода строчной развертки в постоянное напряжение в телевизионных приемниках.
Оформление — в стеклянной оболочке, миниатюрное. Масса 15 г.

Номинальные электрические данные

при U_н = 3.15 В, U_а = 100 В

Ток накала, мА	210 +- 20
Ток анода, мА	не менее 8
Выпрямленный ток (при Uобр = 25 кВ, f = 16 кГц), мА	1.5
Внутреннее сопротивление, кОм	не более 15
Напряжение виброшумов (при Rа = 10 кОм), мВ	не более 200
Емкость между анодом и катодом, пФ	не более 1.5
Наработка, ч	не менее 1250
Критерий оценки:
ток анода, мА	не менее 6.6



Предельно допустимые электрические величины



Напряжение накала, В	2.85 — 3.45
Обратное напряжение, кВ	25
Выпрямленный ток (среднее значение), мА	1.5
Ток анода в импульсе, мА	15
Частота строчной развертки, кГц	10 — 300
Температура баллона лампы, град. С	200
Интервал рабочих температур окружающей среды, град. С	От -60 до +100
