30П1С

570.00₽

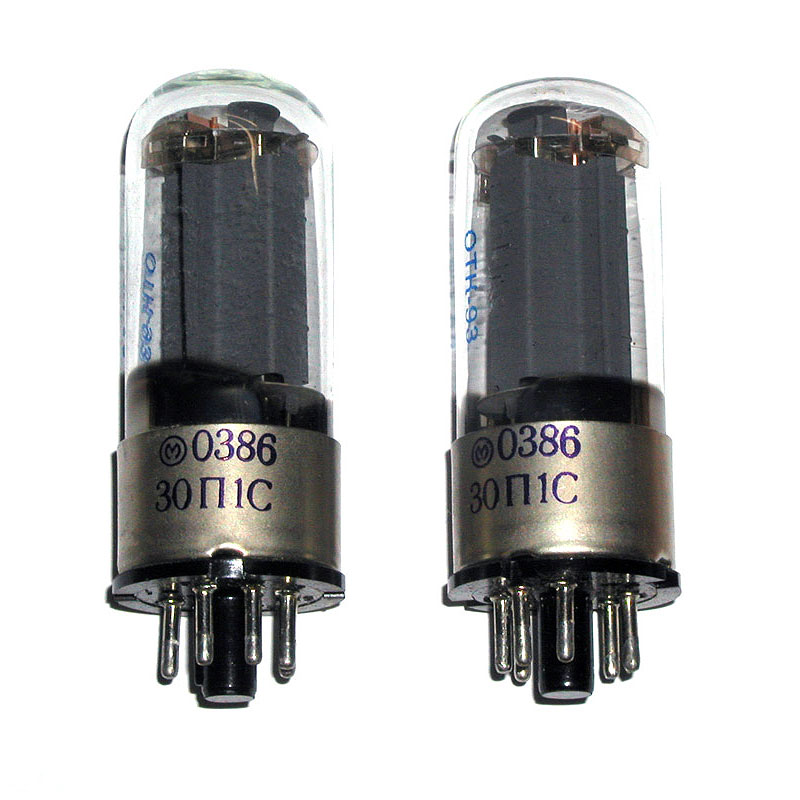

Выходной лучевой тетрод 30П1С с подогревным оксидным катодом предназначен для усиления мощности в устройствах широкого применения.
Артикул: 30p1s Категории: ,

30П1С — Выходной лучевой тетрод
Выходной лучевой тетрод 30П1С с подогревным оксидным катодом предназначен для усиления мощности в устройствах широкого применения. Зарубежные аналоги: 12L6 (G, GT), 12EN6, 12W6GT, 17L6GT, 17W6GT, 25L6G (GT), 25W6GT, 6046, 50L6G (GT), KT71.



S Ri Rа Pа Pвых
10 9 1.8 7 1.6

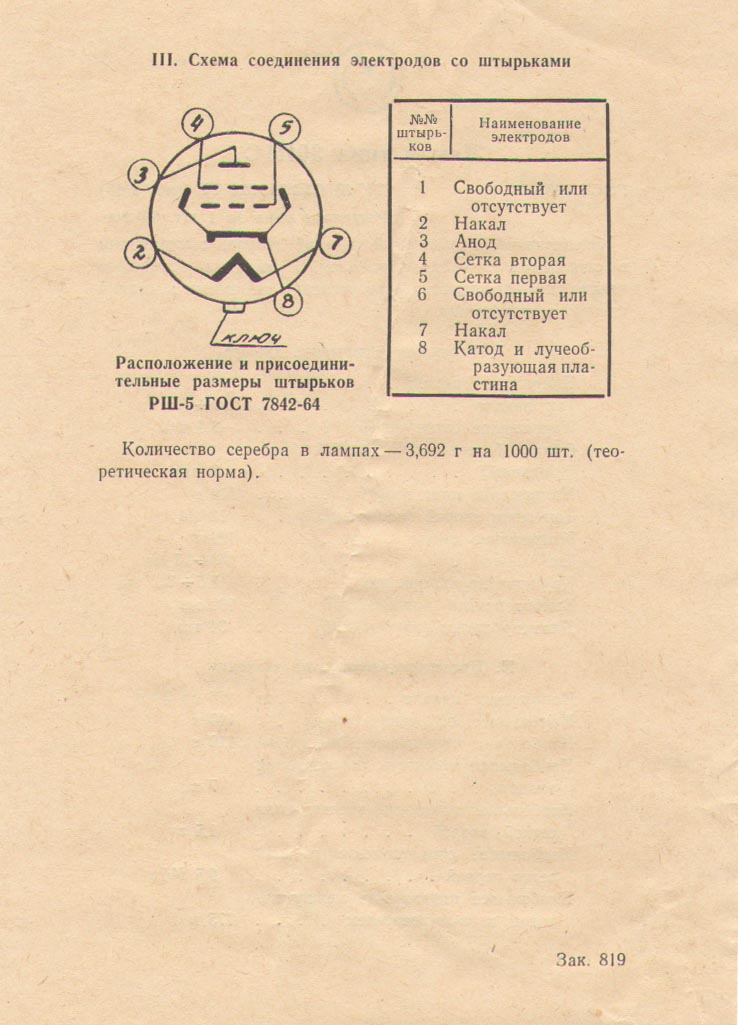

Схема соединения электродов лампы со штырьками

  1. Свободный или отсутствует.
  2. Накал.
  3. Анод.
  4. Сетка вторая.
  5. Сетка первая.
  6. Свободный или отсутствует.
  7. Накал.
  8. Катод и лучеобразующая пластина.

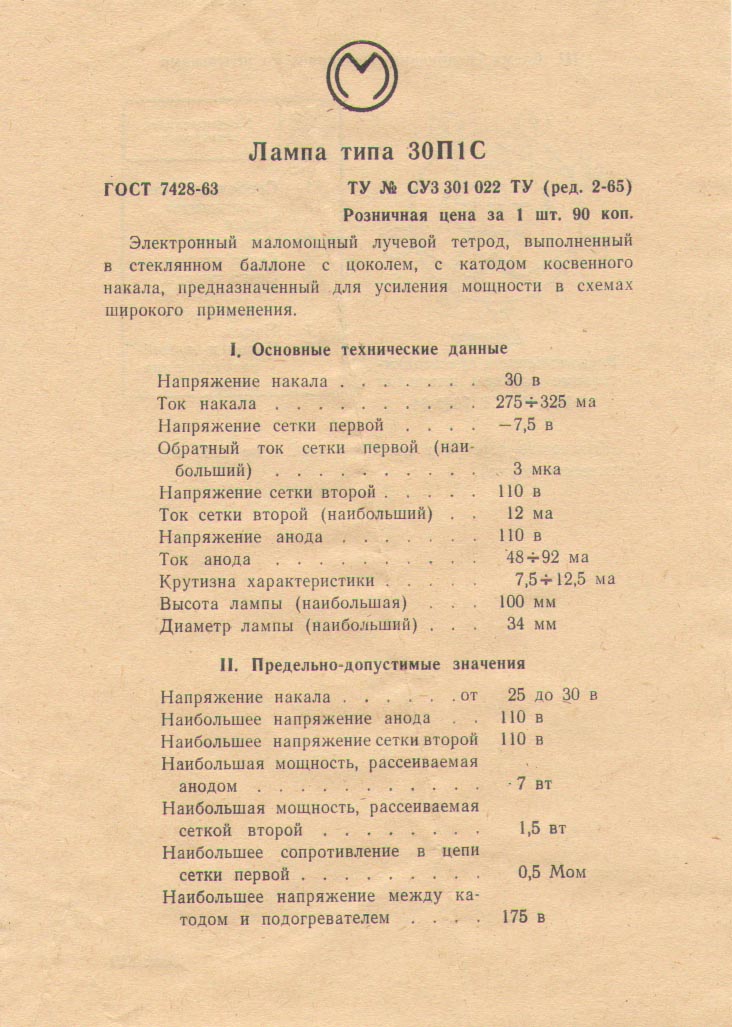

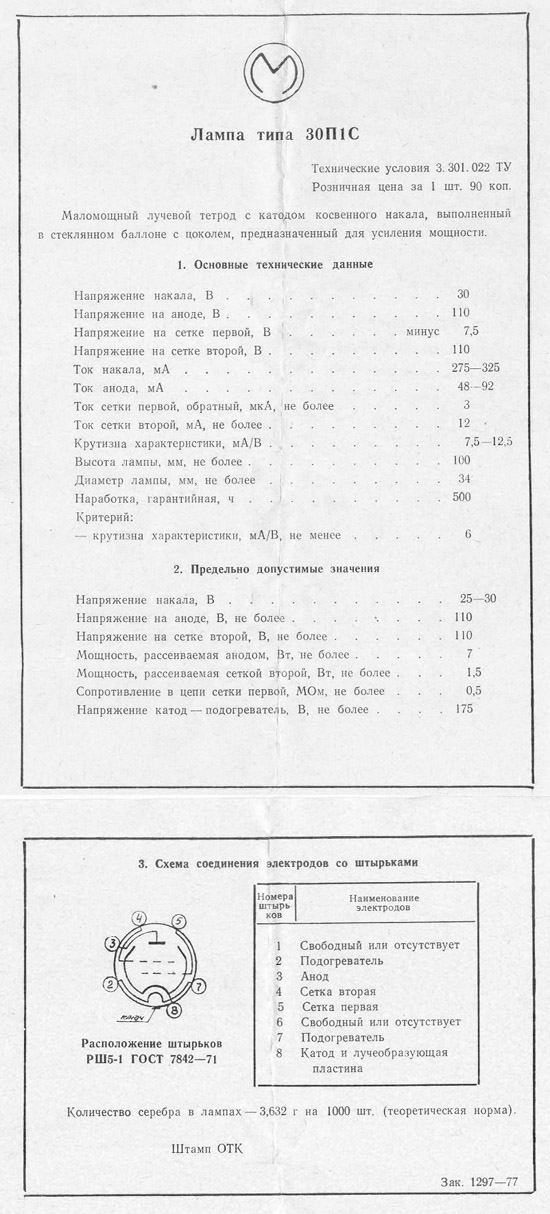

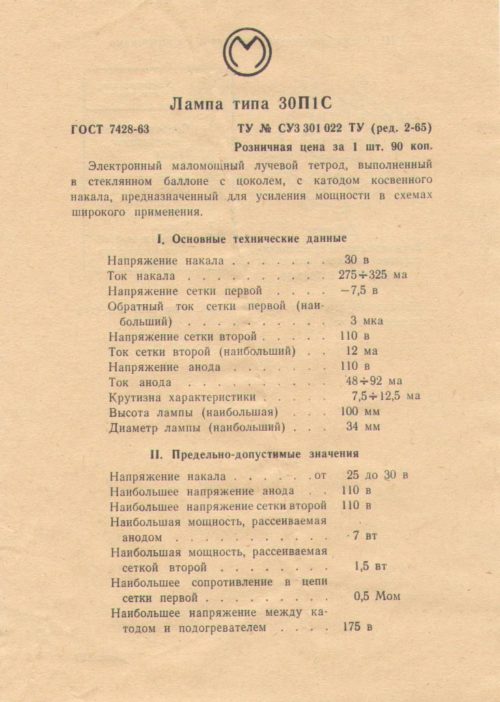

Параметр
Значение
Допуск +/-
Напряжение накала, В
30
Напряжение на аноде, В
110
Напряжение на второй сетке, В
110
Напряжение смещения на первой сетке, В
— 7,5
Ток накала, мА
300
25
Ток в цепи анода, мА
70
22
Крутизна характеристики, мА/В
10
2,5
Максимальное рабочее напряжение между катодом и подогревателем, В
175 эфф

Производитель
