ГУ-96А
45,000.00₽
Мощный генераторный триод ГУ-96А предназначен для генерирования колебаний в стационарных промышленных генераторах высокочастотного нагрева, а также для усиления мощности в стационарных радиопередающих устройствах производственно-технического назначения.

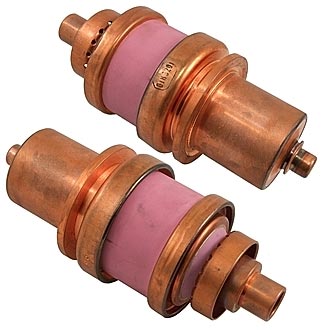

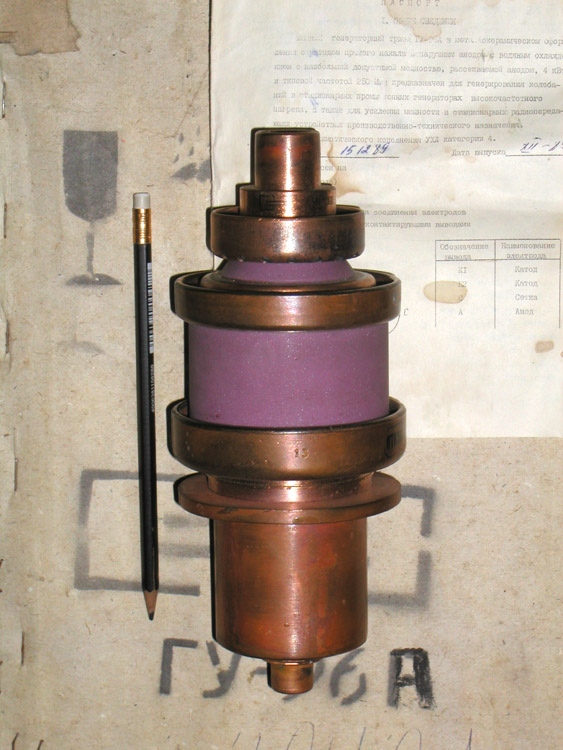

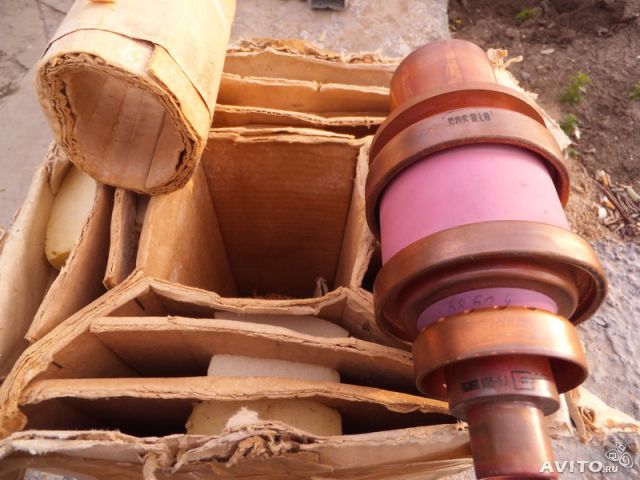

Генераторная лампа: ГУ-96А
загрузить тех. характеристики в формате PDF GU96A.pdf
Мощный генераторный триод ГУ-96А предназначен для генерирования колебаний в стационарных промышленных генераторах высокочастотного нагрева, а также для усиления мощности в стационарных радиопередающих устройствах производственно-технического назначения.
Общие сведения
Катод — прямого накала.
Оформление — металлокерамическое.
Охлаждение — водяное принудительное.
Высота не более 232 мм.
Диаметр не более 120 мм.
Масса не более 4,5 кг.
Допустимые воздействующие факторы при эксплуатации
| Вибрационные нагрузки: | |
| — диапзон частот, Гц | 1-35 |
| — ускорение, м/с2, не более |
5 |
| Многократные ударные нагрузки с ускорением, м/с2 | 150 |
| Температура окружающей среды, °С | -10 — +55 |
| Относительная влажность воздуха при температуре до +25 °С (без конденсации влаги), % | 98 |
Основные технические данные
| Напряженин накала, В | 6 |
| Ток накала, А | 60-75 |
| Ток анода (при напряжениях накала 6 В, анода 0.4 кВ. сетки 200 В). А. не менее | 2,9 |
| Напряжение запирания отрицательное, абсолютное значение (при напряжениях накала 6 В. анода 3 кВ. токе анода 0.1 А). В. не более | 130 |
| Крутизна характеристики (при напряжениях накала 6 В. анода 2 кВ. токе анода 1 и 2 А). мА/В | 20-28 |
| Межэлектродные ёмкости, пФ, не более | |
| — сетка — анод |
25 |
| — сетка — катод |
45 |
| — анод — катод |
1 |
| Наибольшее напряжение накала, переменное, В |
6,3 |
| Наибольший пусковой ток накала (амплитудное значение), А | 140 |
| Наибольшее напряжение анода (постоянное), кВ | |
| — при частоте 86-250 МГц |
5 |
| — при частоте меньше 85 МГц |
7 |
| Наибольшая рассеиваемая мощность, кВт | |
| — анодом | 4 |
| — сеткой | 0,2 |
| Наибольшая рабочая частота, МГц | 250 |
| Температура, °С | |
| — оболочки в наиболее горячей точке (кроме анода) | 175 |
| — анода | 200 |
| Производитель |
|---|
