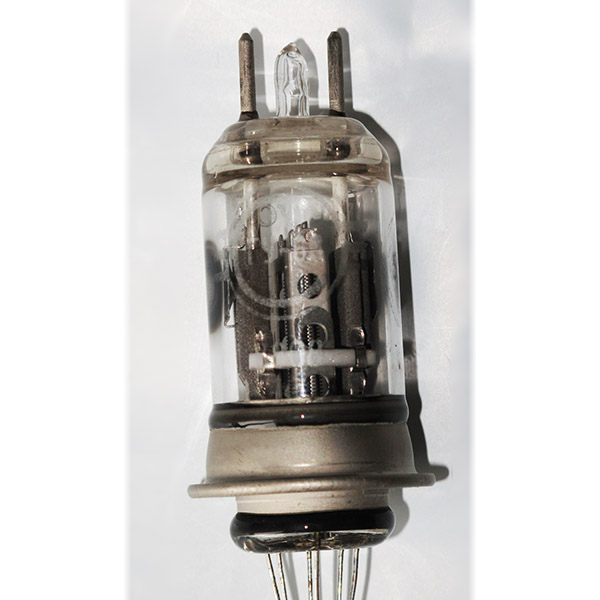

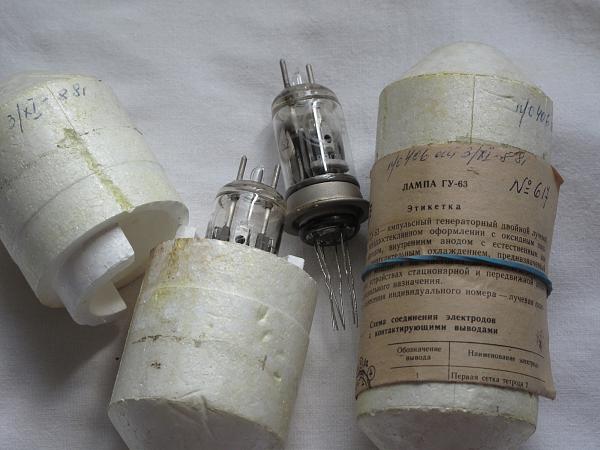

ГУ-63
2,750.00₽
Генераторный тетрод для генерирования и усиления высокочастотных колебаний в диапазоне частот до 250 МГц.
Оформление — металлостеклянное, с кольцевыми выводами катода.
Масса: 40 г.
ГУ-63
 |
Генераторный тетрод для генерирования и усиления высокочастотных колебаний в диапазоне частот до 250 МГц. Оформление — металлостеклянное, с кольцевыми выводами катода. Масса: 40 г. |
|
|
|
Основные параметры |
|
| Ток накала |
690 ± 60 мА |
| Ток анода |
85 ± 35 мА |
| Крутизна характеристики (при U’c1= -16 В, U»c1=75 В) | 2,8 ± 1 мА/В |
| Ток 1-й сетки обратный (при Uн=7 В, Uа=400 В) |
£ 1 мкА |
| Колебательная мощность (при Uс1=U»с1= -60 В) |
³ 11 Вт |
| Напряжение виброшумов (на Rа=2 кОм): | |
| в диапазоне частот 50 — 1000 Гц | £ 1500 мВ |
| в диапазоне частот 1000 — 2000 Гц | £ 2000 мВ |
| Время готовности | £ 30 с |
| Междуэлектродные емкости, пФ: | |
| входная | 8,3 ± 1,3 |
| выходная | 1,9 (+0,7; -0,6) |
| проходная | £ 0,1 |
| Долговечность | ³ 500 ч |
| Критерии долговечности: | |
| ток 1-й сетки обратный | £ 150 мкА |
| колебательная мощность | ³ 9 Вт |
|
Предельные эксплуатационные данные |
|
| Напряжение накала | 5,7 — 7 В |
| Напряжение анода | 700 В |
| Напряжение 2-й сетки | 300 В |
| Напряжение 1-й сетки отрицательное | 200 В |
| Напряжение возбуждения | 110 В |
| Мощность, рассеиваемая анодами | 13 Вт |
| Мощность, рассеиваемая 2-й сеткой | 3 Вт |
| Мощность, рассеиваемая 1-й сеткой | 0,5 Вт |
| Ток катода (постоянная составляющая) | 50 мА |
| Ток катода (пиковое значение) | 180 мА |
| Ток анода (постоянная составляющая) | 40 м А |
| Напряжение между катодом и подогревателем | ± 150 В |
| Рабочая частота | 250 МГц |
| Температура баллона | 250 С |
| Интервал рабочих температур окружающей среды | от -60 до +70 С |
| Производитель |
|---|
