Генераторный пентод для работы в качестве генератора и усилителя высокочастотных колебаний на частотах до 60 МГц.
Оформление — стеклянное.
Рабочее положение — вертикальное.
Масса 900 г.

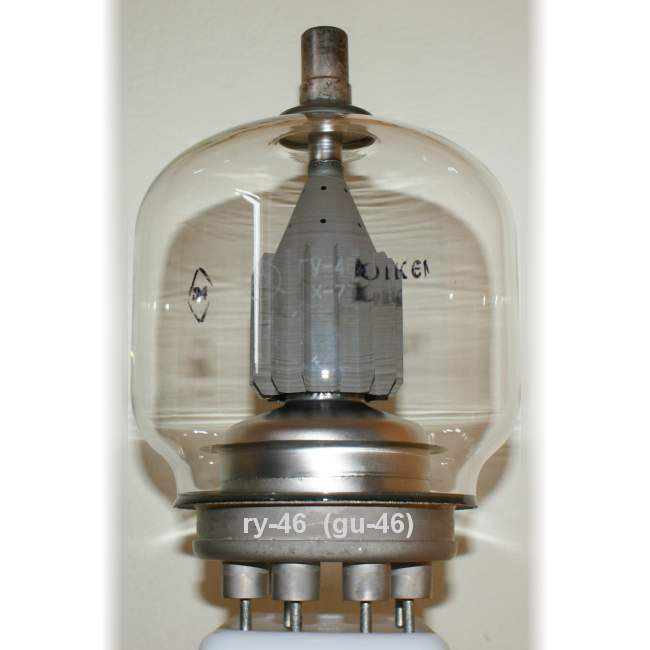

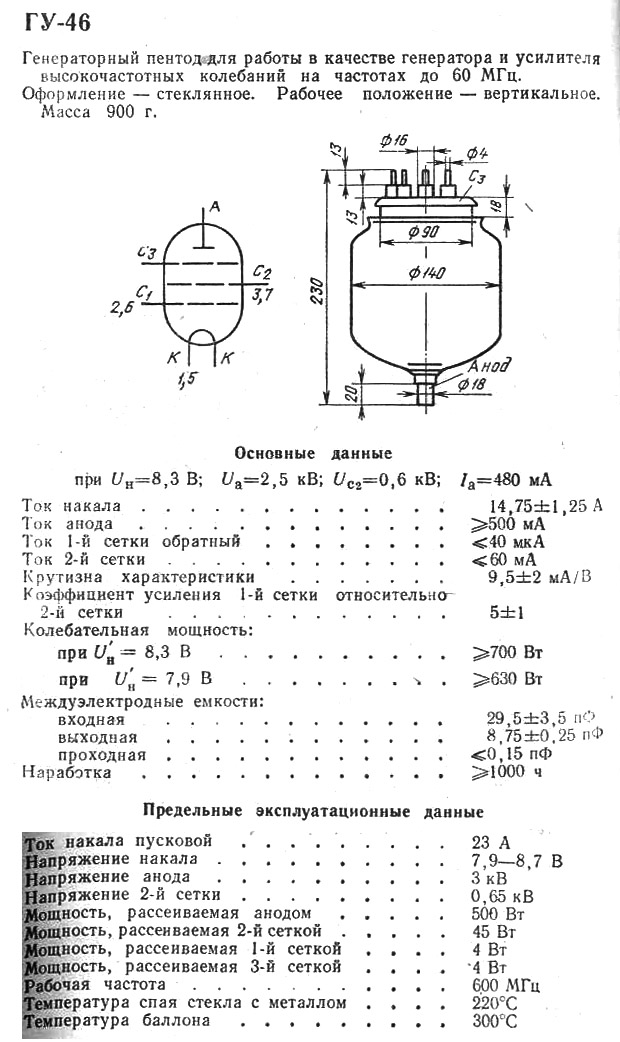

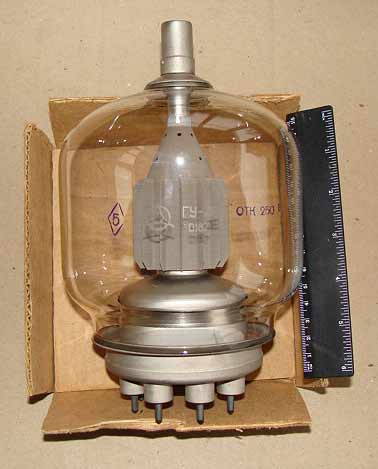

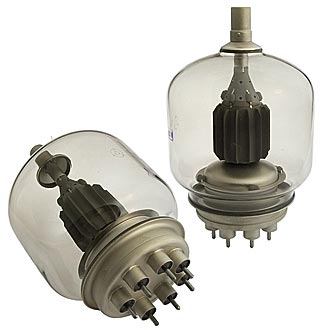

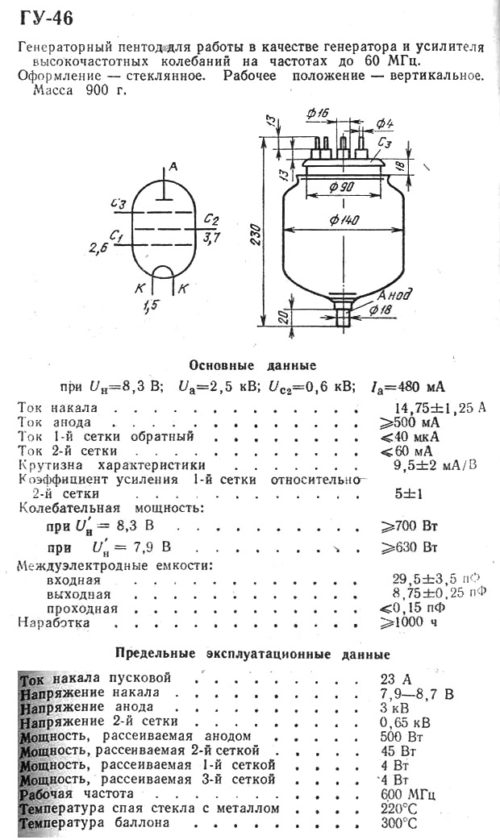

ГУ-46
Генераторный пентод для работы в качестве генератора и усилителя высокочастотных колебаний на частотах до 60 МГц. Оформление — стеклянное. Рабочее положение — вертикальное.Масса 900 г. |
Основные параметры | |
Ток накала | 14,75 ± 1,25 А |
Ток анода | ³ 500 мА |
Ток 1-й сетки обратный | £ 40 мкА |
Ток 2-й сетки | £ 60 мА |
Крутизна характеристики | 9,5 ± 2 мА/В |
Коэффициент усиления 1-й сетки относительно 2-й сетки | 5 ± 1 |
Колебательная мощность: | |
при Uн=8,3 В | ³ 700 Вт |
при Uн=7,9 В | ³ 630 Вт |
Междуэлектродные емкости, пФ: | |
входная | 29,5 ± 3,5 |
выходная | 8,75 ± 0,25 |
проходная | £ 0,15 |
Долговечность средняя | ³ 1000 ч |
Критерий долговечности: | |
колебательная мощность (при Uн=8,3 В) | ³ 600Вт |
колебательная мощность (при Uн=7,9 В) | ³ 540 Вт |
Предельные эксплуатационные данные | |
Напряжение накала | 7,9 — 8,7 В |
Напряжение анода | 3 кВ |
Напряжение 2-й сетки | 0,65 кВ |
Ток накала пусковой | 23 А |
Мощность, рассеиваемая анодом | 500 Вт |
Мощность, рассеиваемая 2-й сеткой | 45 Вт |
Мощность, рассеиваемая 1-й сеткой | 4 Вт |
Мощность, рассеиваемая 3-й сеткой | 4 Вт |
Рабочая частота | 600 МГц |
Температура спая стекла с металлом | 220 С |
Температура баллона | 300 С |
Интервал рабочих температур окружающей среды | от -60 до +70 С |
Производитель |
---|
Генераторный тетрод для работы в качестве генератора колебаний и усилителя высокочастотных колебаний на частотах до 500 МГц.
Оформление — металлокерамическое.
Охлаждение — принудительное:
ГУ-33А: жидкостное (кремний, органическая жидкость №3 или фторсодержащая жидкость с низкой температурой кипения +70С).
ГУ-33Б: воздушное 40м3/ч.
Масса ГУ-33А 130 г, ГУ-33Б 220г.
