ГУ-100Б

72,000.00₽

Мощный генераторный триод ГУ-100Б предназначен для генерирования колебаний в стационарных промышленных генераторах высокочастотного нагрева, а также для усиления мощности в стационарных радио-передающих устройствах производственно-технического назначения.

Артикул: gu100b Категория:

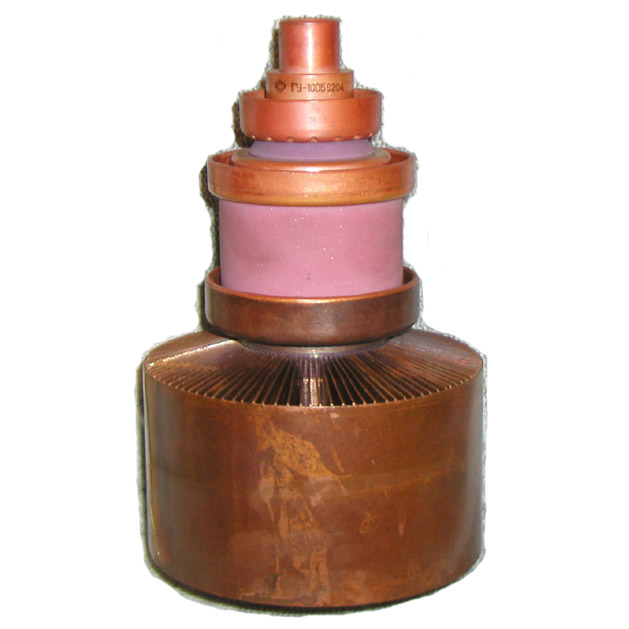

Генераторная лампа: ГУ-100Б

Мощный генераторный триод ГУ-100Б предназначен для генерирования колебаний в стационарных промышленных генераторах высокочастотного нагрева, а также для усиления мощности в стационарных радио-передающих устройствах производственно-технического назначения.
Общие сведения:Катод — прямого накала.
Оформление — металлокерамическое.
Охлаждение — воздушное принудительное.
Высота не более 232 мм.
Диаметр не более 120 мм.
Масса не более 4 кг.Допустимые воздействующие факторы при эксплуатацииВибрационные нагрузки:
— диапзон частот, Гц 1-35
— ускорение, м/с2, не более 5
Многократные ударные нагрузки с ускорением, м/с2 150
Температура окружающей среды, °С -10 — +55
Относительная влажность воздуха при температуре до +25 °С (без конденсации влаги), % 98

Основные технические данные:

Напряженин накала, В 6
Ток накала, А 60-75
Ток анода (при напряжениях накала 6 В, анода 0.4 кВ. сетки 200 В). А. не менее 2,9
Напряжение запирания отрицательное, абсолютное значение (при напряжениях накала 6 В. анода 3 кВ. токе анода 0.1 А). В. не более 130
Крутизна характеристики (при напряжениях накала 6 В. анода 2 кВ. токе анода 1 и 2 А). мА/В 20-28
Межэлектродные ёмкости, пФ, не более
— сетка — анод 25
— сетка — катод 45
— анод — катод 1

Максимальные предельно допустимые эксплуатационные данные

Наибольшее напряжение накала, переменное, В 6,3
Наибольший пусковой ток накала (амплитудное значение), А 140
Наибольшее напряжение анода (постоянное), кВ
— при частоте 86-250 МГц 5
— при частоте меньше 85 МГц 7
Наибольшая рассеиваемая мощность, кВт
— анодом 6
— сеткой 0,2
Наибольшая рабочая частота, МГц 85
Температура, °С
— оболочки в наиболее горячей точке (кроме анода) 175
— анода 200
