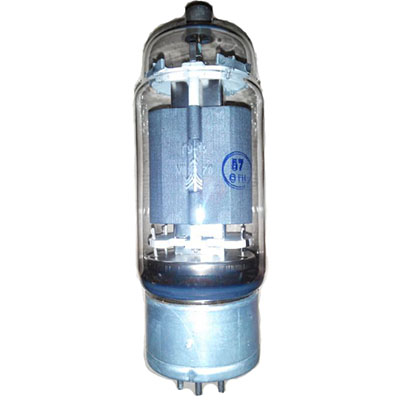

ГУ-13

2,000.00₽

Генераторный лучевой тетрод для генерирования и усиления высокочастотных колебаний в различных радиотехнических установках.
Оформление — стеклянное (РШ18-2).
Рабочее положение — вертикальное.

Масса 300 г.

Артикул: gu13 Категория:

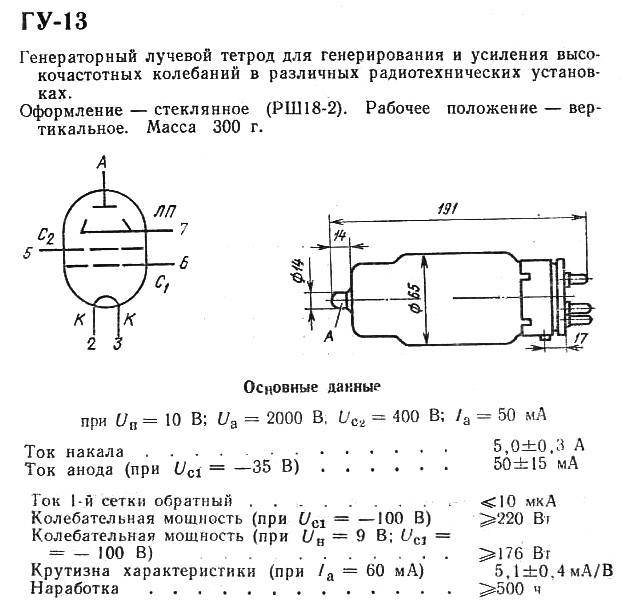

                          ГУ-13

     Генераторный лучевой тетрод для генерирования и усиления высокочастотных колебаний в различных радиотехнических установках.
Оформление — стеклянное (РШ18-2).
Рабочее положение — вертикальное.Масса 300 г.

Основные параметры
при Uн=10 В, Uа=2000 В, Uс2=400 В, Iа=50 мА
Ток накала 5,0 ± 0,3 А
Ток анода (при Uс1= -35 В) 50 ± 15 мА
Ток 1-й сетки обратный  £10 мкА
Колебательная мощность (при Uc1= -100 В)  ³ 220 Вт
Колебательная мощность (при Uн=9 В, Uc1=100 В)  ³ 176 Вт
Крутизна характеристики (при Iа=60 мА) 5,1 ± 0,4 мА/В
Сопротивление изоляции между катодом и цоколем ³ 20 МОм
Сопротивление изоляции между электродами 500 МОм
Междуэлектродные емкости, пФ:
     входная  16,25 ± 3,25
     выходная  14 ± 3,5
     проходная  £ 0,25
Долговечность средняя ³ 500 ч



Предельные эксплуатационные данные
Напряжение накала 9,56 — 10,5 В
Напряжение анода 2000 В
Напряжение 2-й сетки 400 В
Мощность, рассеиваемая анодом 100 Вт
Мощность, рассеиваемая 2-й сеткой 22 Вт
Рабочая частота 30 МГц
Интервал рабочих температур окружающей среды от -60 до +60 С
