ГУ-18-1
1,000.00₽
Генераторный двойной выходной лучевой тетрод с общим катодом предназначен для генерирования колебаний на частотах до 600 МГц.
ГУ-18-1
Генераторный двойной выходной лучевой тетрод с общим катодом предназначен для генерирования колебаний на частотах до 600 МГц.
| 1 | первая сетка первого тетрода |
| 2 | вторая сетка общая |
| 3,7 | общий катод и лучевые пластины |
| 4,6,8 | накал (подогреватель) |
| 5 | первая сетка второго тетрода |
| А’,А» | аноды выведены на верхние выводы |
Лампа ГУ-18-1 выполнена в стеклянном бесцокольном корпусе с 8-ю нижними выводами и 2-мя верхними выводами анодов. Катод двух тетродов лампы общий оксидный косвенного накала. Нить накала имеет отвод от середины, что позволяет соединять её половины последовательно или параллельно.
| Напряжение накала при параллельном включении нитей | 6,3В |
| Напряжение накала при последовательном включении нитей | 12,6В |
| Напряжение анода | 250В |
| Напряжение второй сетки | 200В |
| Ток накала при паралельном включении нитей | 1,25±0,15А |
| Ток накала при последовательном включении нитей | 0,625±0,075А |
| Ток анода рабочий | 45±25мА |
| Ток второй сетки | <6мА |
|
Крутизна характеристики
(Ua=250V, Uc2=200V, Ia=35mA)
|
>18мА/В |
| Ток утечки первой сетки | <10мкА |
|
Колебательная мощность, не менее
|
13Вт |
| Входная ёмкость | 7±1,4пФ |
| Выходная ёмкость | 2,6±0,6пФ |
| Проходная ёмкость | <0,6пФ |

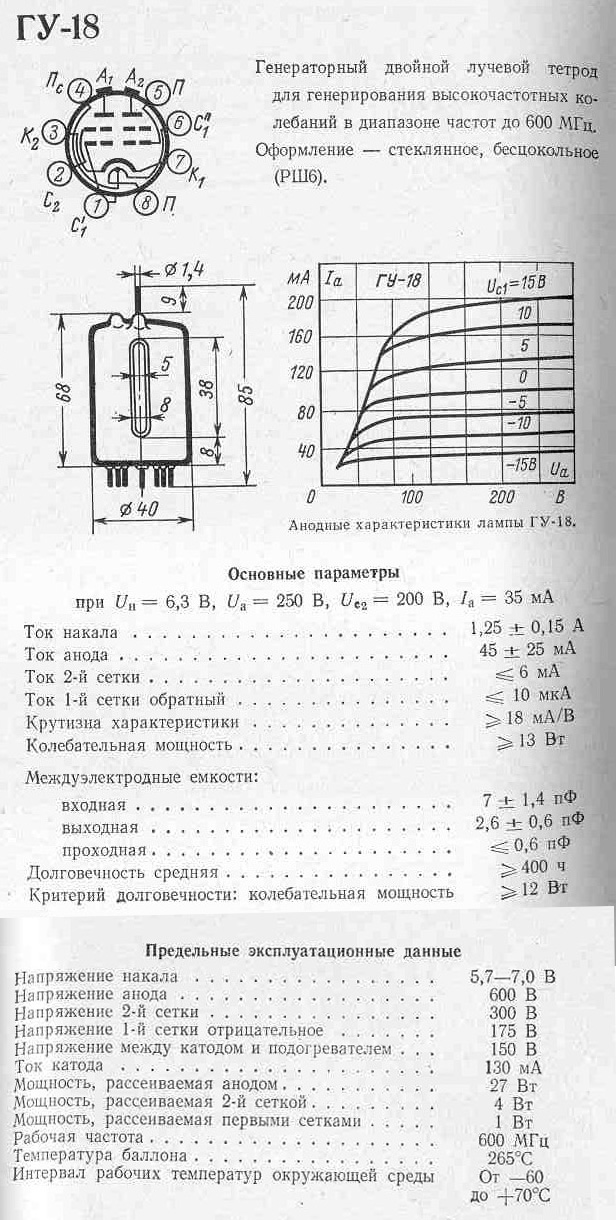

Более подробные параметры радиолампы ГУ-18-1 с анодными характеристиками находятся в файле документации ниже.
| Напряжение накала при паралельном включении нитей | 5,7..7,0В |
| Напряжение накала при последовательном включении нитей | 11,4..14,0В |
| Напряжение анода | 600В |
| Напряжение второй сетки | 300В |
| Напряжение первой сетки отрицательное | 175В |
| Максимальная мощность на каждом аноде | 27Вт |
| Максимальная мощность на второй сетке | 6Вт |
| Мощность на первой сетке каждого тетрода | 1Вт |
| Ток катода максимальный | 130мА |
| Наибольшее напряжение между катодом и подогревателем | 150В |
| Максимальная рабочая частота | 600МГц |
|
Температура баллона
|
265°C
|
| Температура среды |
-60..+70°C
|
| Производитель |
|---|
